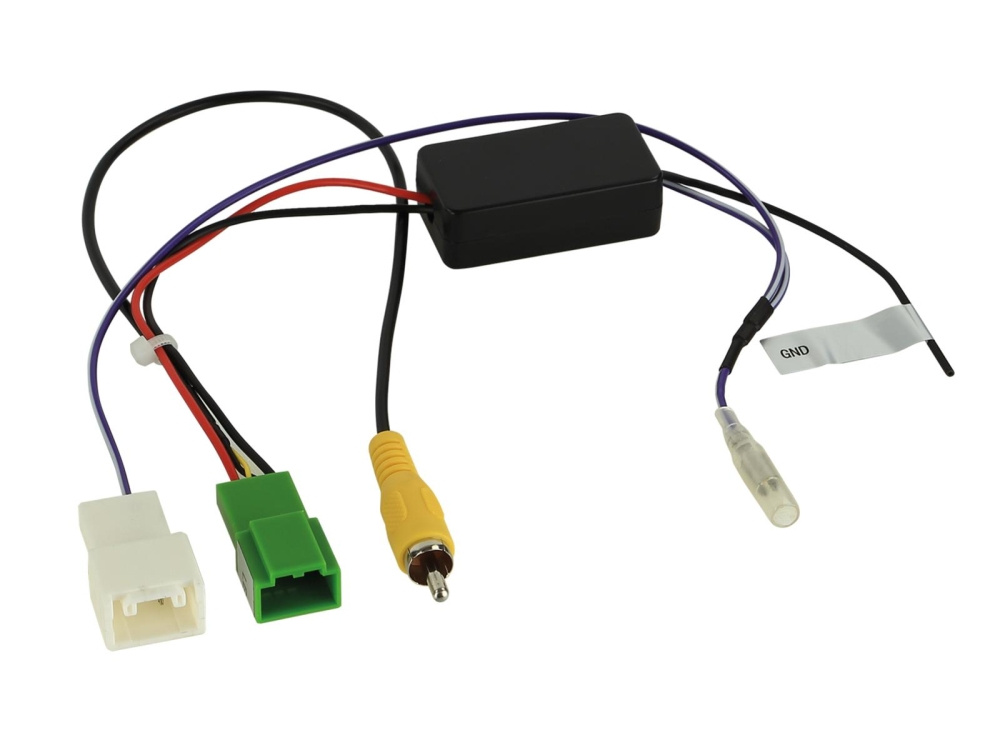

ACV 771292-1031 to adapter do kamery cofania, który umożliwia podłączenie oryginalnej kamery OEM Suzuki do urządzenia aftermarket z wejściem kamery.
- Adapter jest zaprojektowany tak, aby zachować funkcjonalność oryginalnej kamery cofania.
- Zapewnia sygnał wideo przez RCA oraz zasilanie +6V i masę dla kamery OEM.
- Dostarcza również sygnał +12V dla biegu wstecznego, który musi być podłączony w pojeździe.
- Kompatybilność z pojazdami wyposażonymi w kamery 360° lub systemy z ruchomymi liniami odległości może być ograniczona.
- Przed instalacją zaleca się sprawdzenie prawidłowego podłączenia adaptera do złącza OEM.
Podczas instalacji urządzeń aftermarket może być konieczne ustawienie funkcji kamery w menu. W celu uzyskania pomocy prosimy o kontakt z zespołem wsparcia.

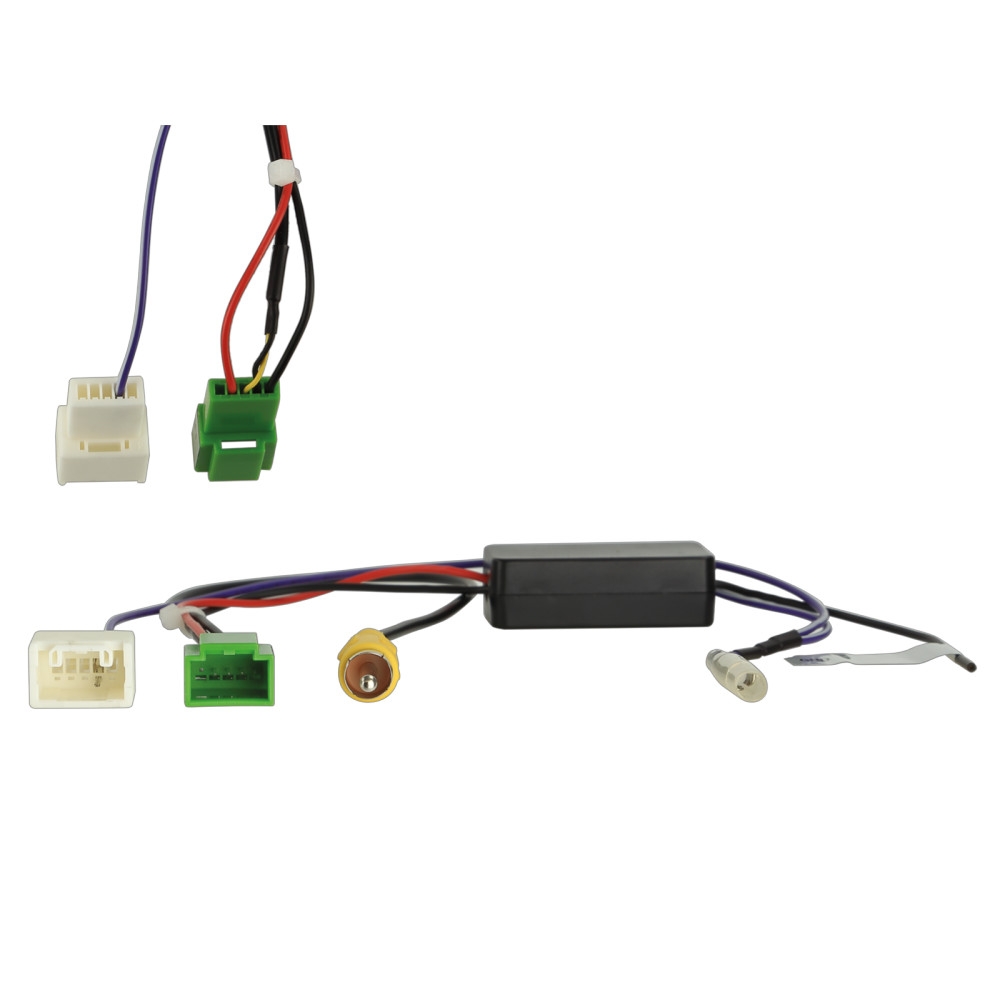

Złącze adaptera to typ 5 Pin / 4 Pin i jest przeznaczone do oryginalnych kamer cofania Suzuki. Połączenie z urządzeniem aftermarket jest realizowane za pomocą żółtego złącza RCA do wejścia kamery. Połączenia są następujące: czarny: GND (zacisk 31), fioletowo-biały: +12V sygnału biegu wstecznego. Zasilanie kamery OEM to +6V. Zawsze sprawdzaj prawidłowe podłączenie z jednostką fabryczną przed instalacją miernikiem. Jeśli obraz z kamery nie pojawia się na zainstalowanym urządzeniu, podłącz dodatkowy przewód GND do zewnętrznego przewodnika RCA.
Pasuje do
Suzuki Ignis (MF) 01/2017 - 04/2021
Suzuki Ignis (MF) 04/2021 - 2023
Suzuki Jimny (GJ) 10/2018 - 09/2020
Suzuki Jimny NFZ (GJ) 04/2021 - 2023
Suzuki Swift (AZ) 04/2017 - 2023
Suzuki SX4 S-Cross (JY) 10/2013 - 10/2016
Suzuki SX4 S-Cross (JY) 10/2016 - 12/2021
Suzuki Vitara (LY) 04/2015 - 08/2018
Suzuki Vitara (LY) 10/2018 - 2023
*Pojazdy z Garmin OEM Sat Nav 1 pokrętło po lewej stronie
Specyfikacje
Typ adaptera: 5 Pin / 4 Pin
Zasilanie: +6V dla kamery OEM
Sygnał biegu wstecznego: +12V
Sygnał wideo: RCA (żółty)
Kompatybilność: oryginalna kamera cofania OEM
