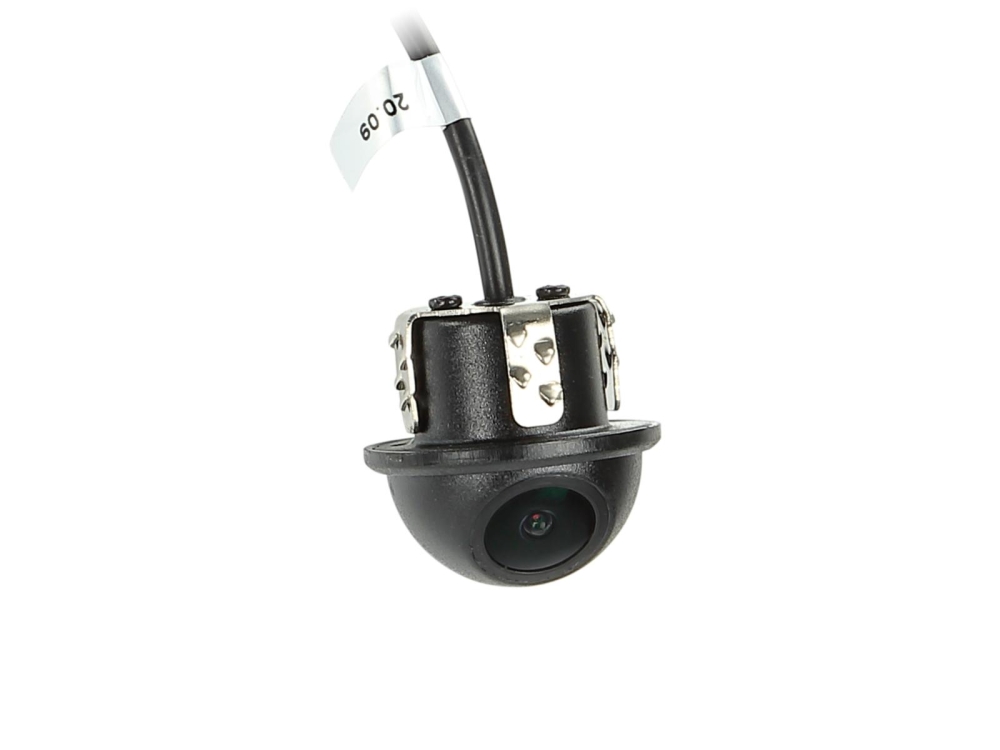

ACV 771000-6002 to uniwersalna kamera do lusterka wstecznego o okrągłym kształcie, przeznaczona do montażu pod powierzchnią. Kamera ta jest wyposażona w linie prowadzące oraz funkcję lustrzaną, które ułatwiają parkowanie i manewrowanie.

Zaprojektowana do ciągłej pracy
Linie prowadzące i funkcja lustrzana aktywowane przez zworki
Matryca o wysokiej rozdzielczości z 728 x 488 efektywnych pikseli
Szerokokątny obiektyw ze skośnym polem widzenia 170°
Klasa szczelności IP68 odporna na wodę i kurz

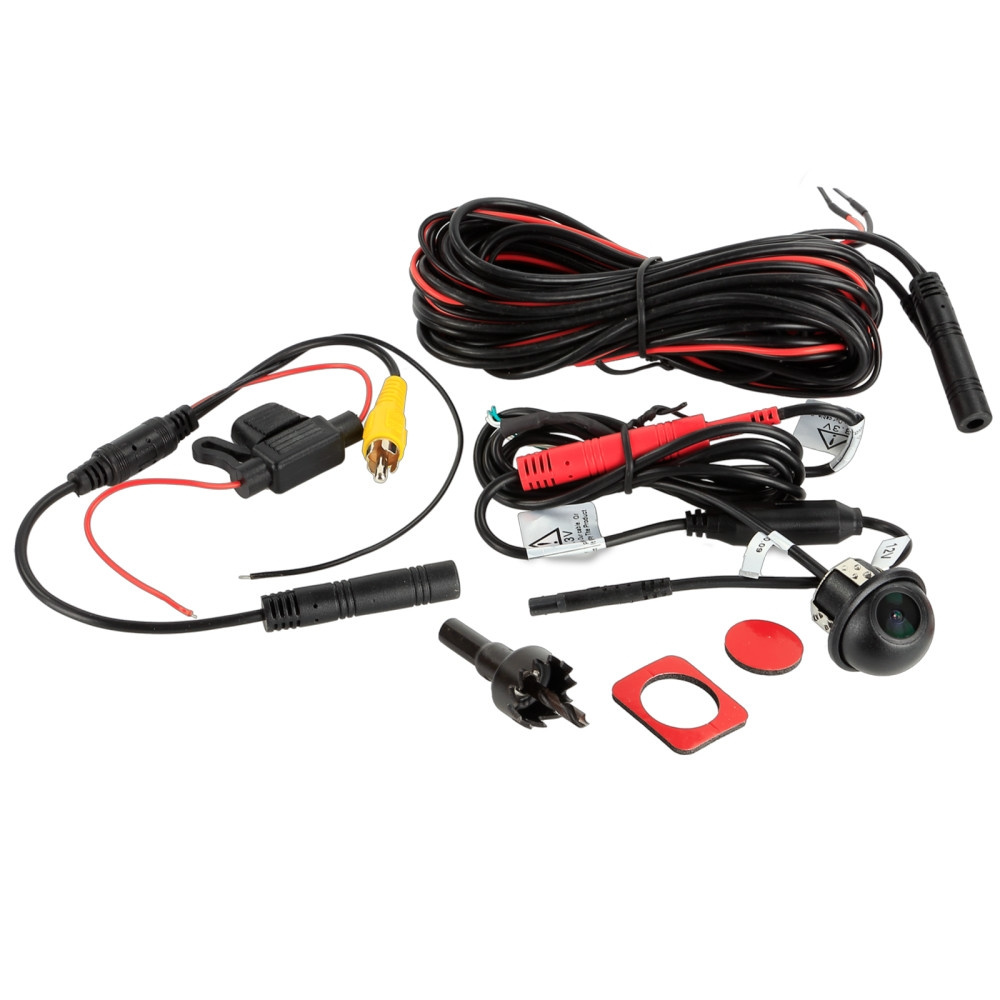

Ta kamera do lusterka ma napięcie zasilania kamery +3V oraz zasilania +12V / +24V. Ważne jest, aby przed instalacją sprawdzić kąt widzenia i ustawienie kamery za pomocą monitora testowego. Kamera podłączana jest bez przetwornicy napięcia, a podłączenie do +3V może uszkodzić kamerę. Połączenia są następujące: czerwony kabel do +12V / +24V, czarny kabel do bezpośredniego uziemienia, żółty kabel RCA do sygnału wideo, zielony kabel do aktywacji/dezaktywacji linii prowadzących oraz biały kabel do aktywacji/dezaktywacji funkcji lustrzanej. Obudowa kamery wykonana jest z plastiku z metalowymi mocowaniami i ma kolor czarny. Kamera ma czułość na światło 0,3 Lux oraz rozdzielczość 600 linii telewizyjnych. Kamera działa w zakresie temperatur od -30°C do 75°C i może być przechowywana w temperaturach od -40°C do 85°C. Wymiary kamery to wysokość 30 mm i średnica od 17 mm do 30,5 mm. Dostarczana jest z 1-metrowym przewodem zakończonym 4-pinowym złączem systemowym ACV. Do podłączenia kamery i monitora dostępne są także przedłużacze i akcesoria instalacyjne.

Pasuje do
Uniwersalne zastosowanie w różnych modelach samochodów

Specyfikacje
Konstrukcja kamery: plastik z metalowymi mocowaniami
Kolor: czarny
Matryca: 1/3" CMOS
System telewizyjny: NTSC
Obiektyw: 1,9 mm / F 2.0
Rozdzielczość: 600 linii TV
Kąt obiektywu: diagonalny 170°
Kąt widzenia: poziomy 101°, pionowy 77° +5°
Klasa IP: IP68
Złącze: 4-pinowe złącze systemowe ACV (męskie) Ø5,2 mm
Zasilanie: +12V / +24V DC
Pobór mocy: 200mA
Wymiary: wys. 30 mm / średnica 17 mm - 30,5 mm
