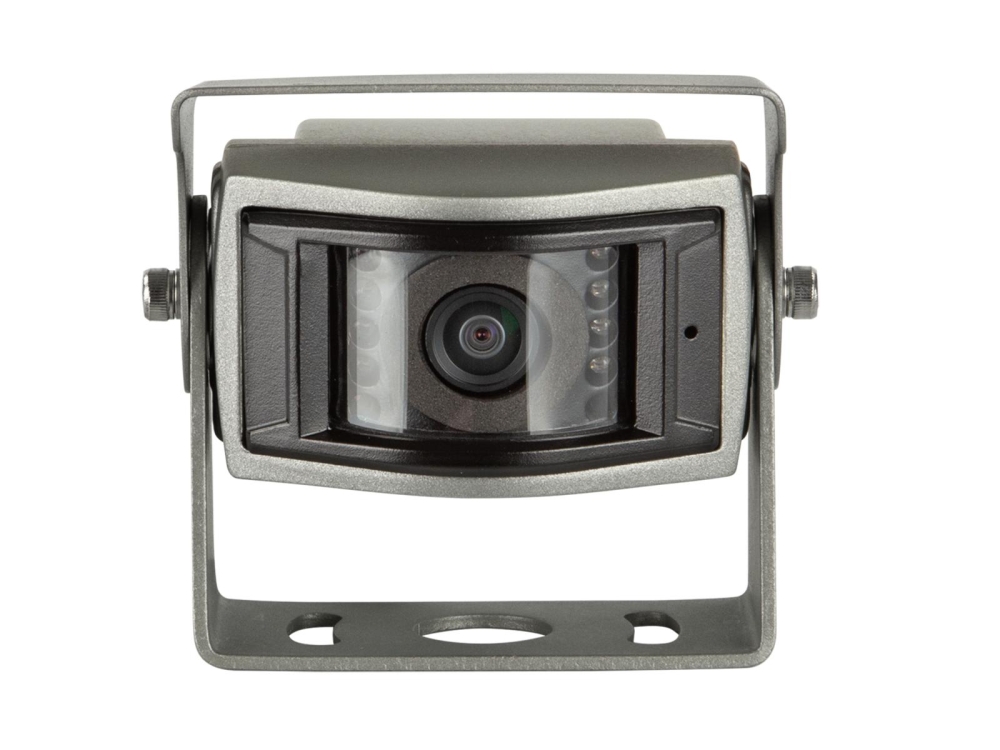

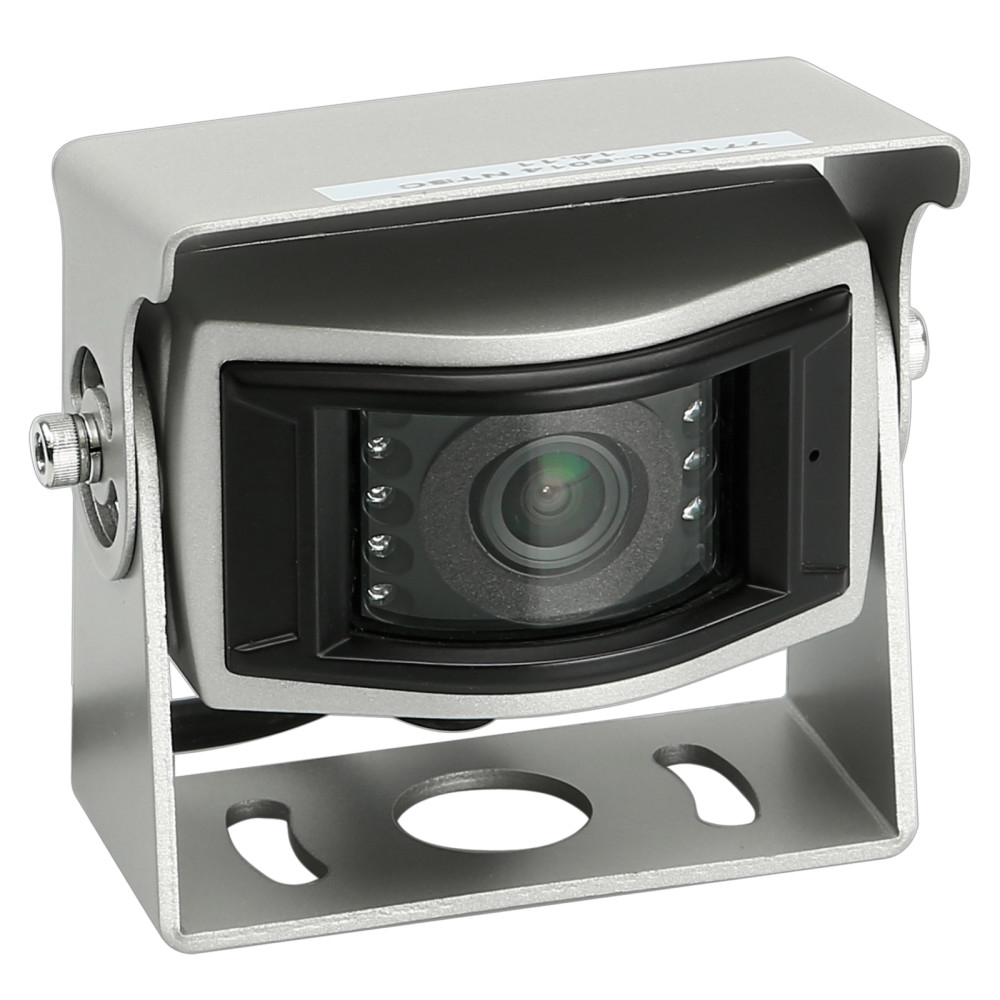

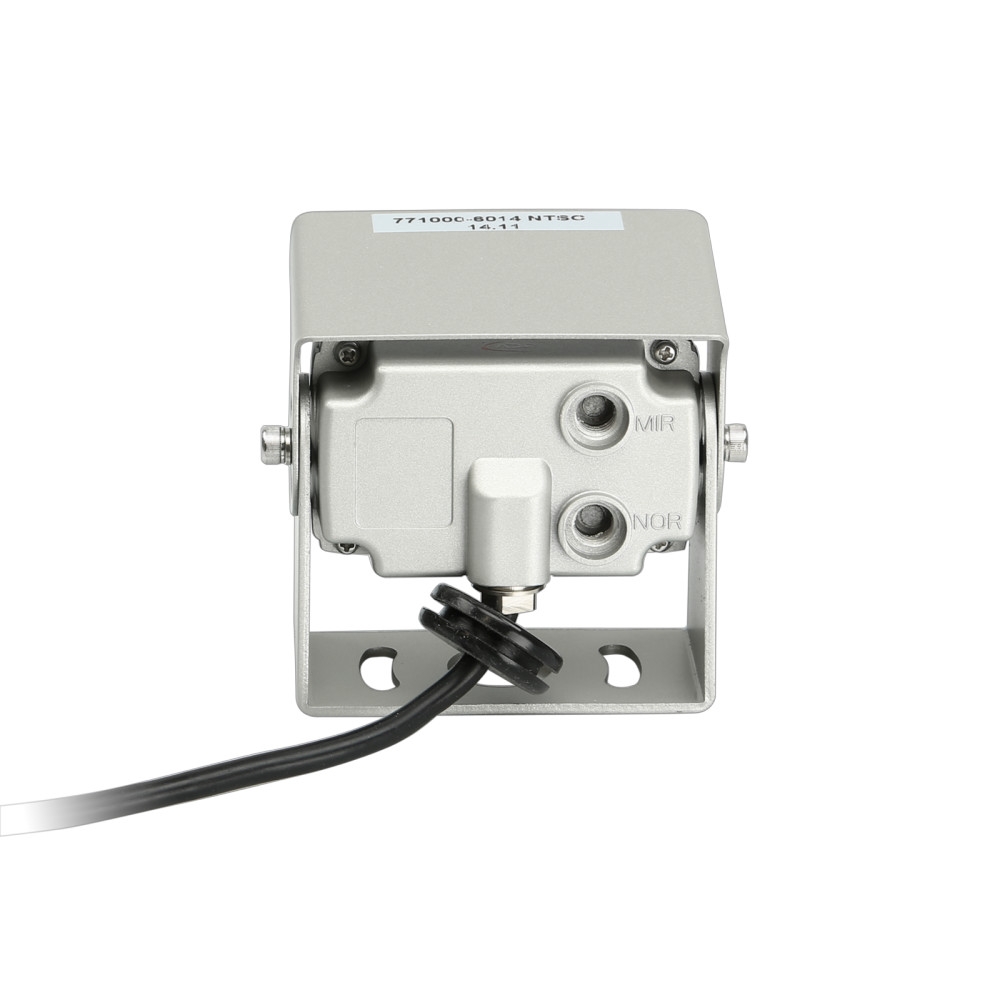

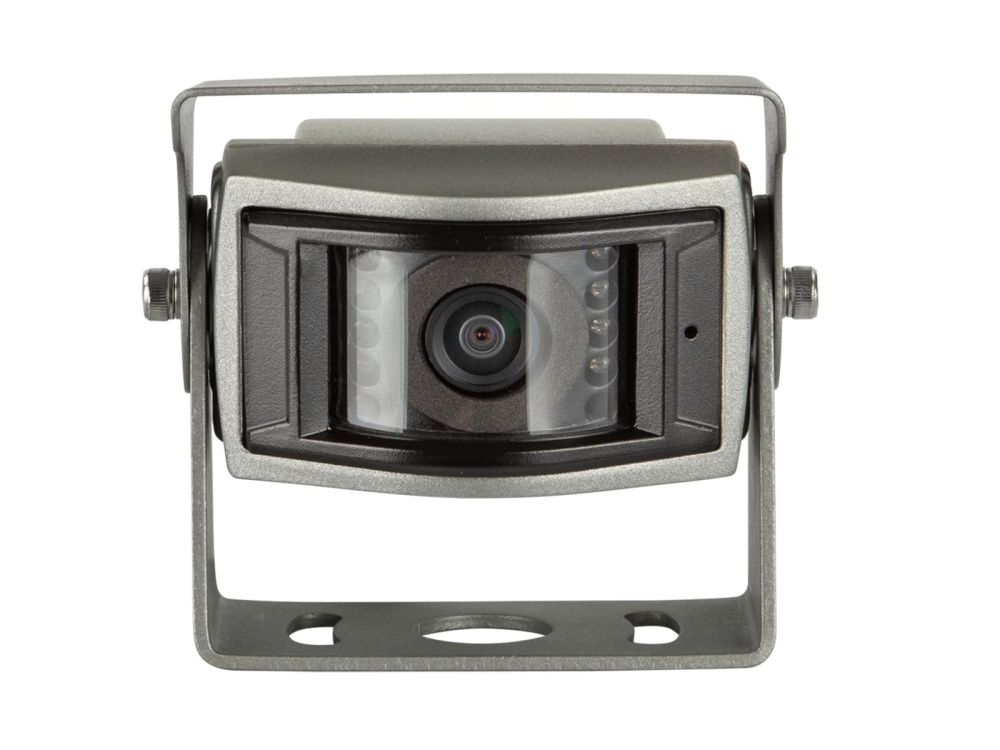

ACV 771000-6014 to kamera cofania zaprojektowana do pojazdów transportowych i kamperów z szerokim kątem widzenia 170°. Kamera wyposażona jest w linie pomocnicze i tryb nocny, co ułatwia cofaniem i parkowanie w słabym oświetleniu.
- Uniwersalny design dla pojazdów transportowych i kamperów
- Metoda instalacji: montaż dachowy
- Szeroki kąt widzenia 170° na przekątnej dla szerokiego pola widzenia
- Funkcje obejmują linie pomocnicze i tryb nocny
- Wytrzymała metalowa konstrukcja z wysoką klasą IP dla trwałości
Specyfikacje techniczne
ACV 771000-6014 zaprojektowano do ciągłej pracy i należy ją instalować z dokładnie kontrolowanym kątem i ustawieniem. Kamera operuje na napięciu +12V i łączy się za pomocą kabli z kodowaniem kolorystycznym dla łatwej instalacji.
Zasilanie jest stabilizowane, a kamera zużywa 200mA przy aktywnym trybie nocnym. Pracuje w temperaturach od -30°C do 75°C, a do przechowywania nadaje się w zakresie od -40°C do 85°C.
Dostarczana jest z 3-metrowym kablem pigtail oraz 20 cm kablem adaptera dla łatwego podłączenia do systemu samochodowego.
Pasuje do
Uniwersalna instalacja do różnych modeli pojazdów transportowych i kamperów.
Specyfikacje
Sensor obrazu: 1/4" CCD
System TV: NTSC
Efektywne piksele: 728 x 512
Element obiektywu: 1,9mm / F 2.0
Lux: 0 Lux z aktywnym trybem nocnym
Rozdzielczość: 600 linii TV
Kąt widzenia: Przekątna 170°, Poziomy 113°, Pionowy 80° +5°
Klasa IP: IP68
Terminal: 8-pinowe złącze systemowe (wtyk) Ø7mm
Zasilanie: +12V DC
Zapotrzebowanie na prąd: 200mA przy aktywnym trybie nocnym
Temperatura pracy: -30°C - 75°C
Temperatura przechowywania: -40°C - 85°C
Wymiary z uchwytem: D / S / W - 76 mm / 60,39 mm / 73,8 mm

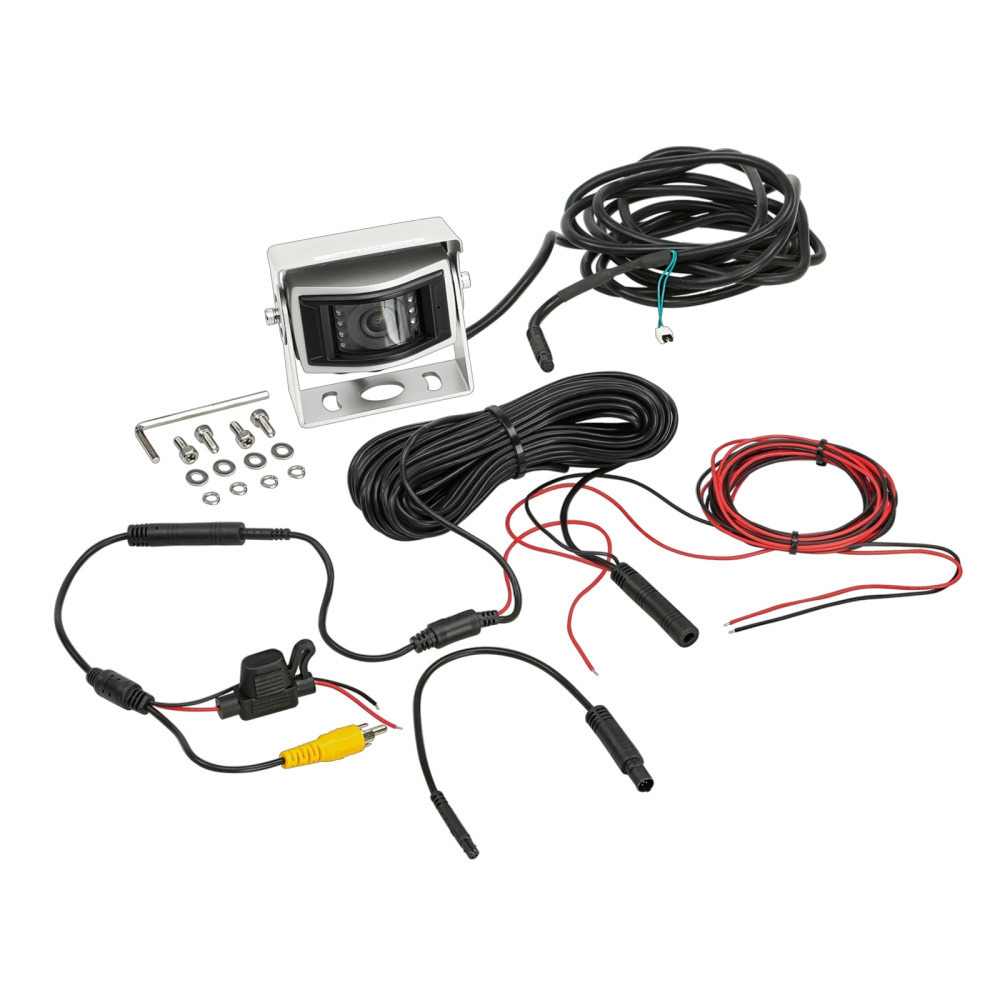

Pigtail przy kamerze 3m +/-: 8-pinowe złącze systemowe (wtyk) Ø7mm
1 zworka
Kabel adaptera 20cm +/-: 8-pinowe złącze systemowe (gniazdo) Ø10mm > 4-pinowe złącze systemowe ACV (wtyk)
Kabel przedłużający 15m +/-: 4-pinowe złącze systemowe ACV (gniazdo) Ø10mm / 4-pinowe złącze systemowe ACV (wtyk) Ø5,2mm
Kabel zasilający czerwony 3m +/-: połączenie z kamerą / połączenie światła cofania z monitorem
Kabel uziemiający czarny 3m +/-: bezpośrednie połączenie z karoserią / uziemienie z kamerą / bezpośrednie połączenie z karoserią / uziemienie z monitorem
Kabel połączeniowy 20cm +/-: 4-pinowe złącze systemowe ACV (gniazdo) Ø10mm
Czerwony: zasilanie
Czarny: uziemienie
RCA (gniazdo) żółty: wideo
