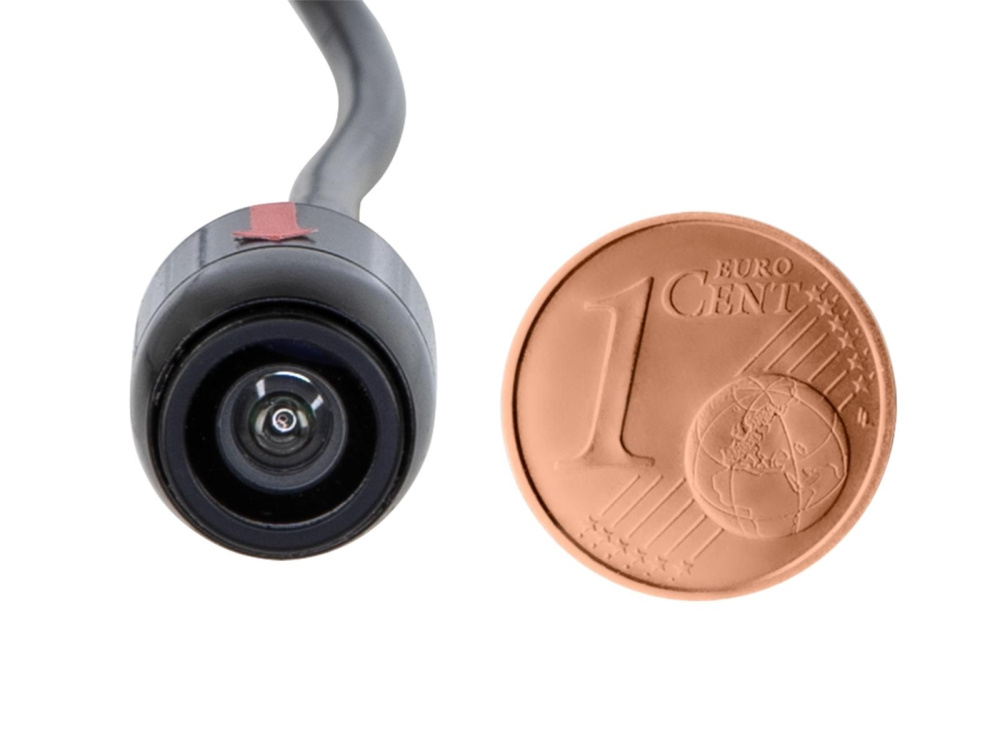

ACV 771000-6711 to uniwersalna kamera tylna i przednia o okrągłym kształcie. Została zaprojektowana, aby zapewniać wyraźny obraz otoczenia za i przed pojazdem, zwiększając bezpieczeństwo podczas parkowania i manewrowania. Kamera oferuje kilka opcji montażu i jest wyposażona w linie pomocnicze oraz funkcję odbicia lustrzanego.

• Uniwersalna kamera tylna i przednia o okrągłym kształcie

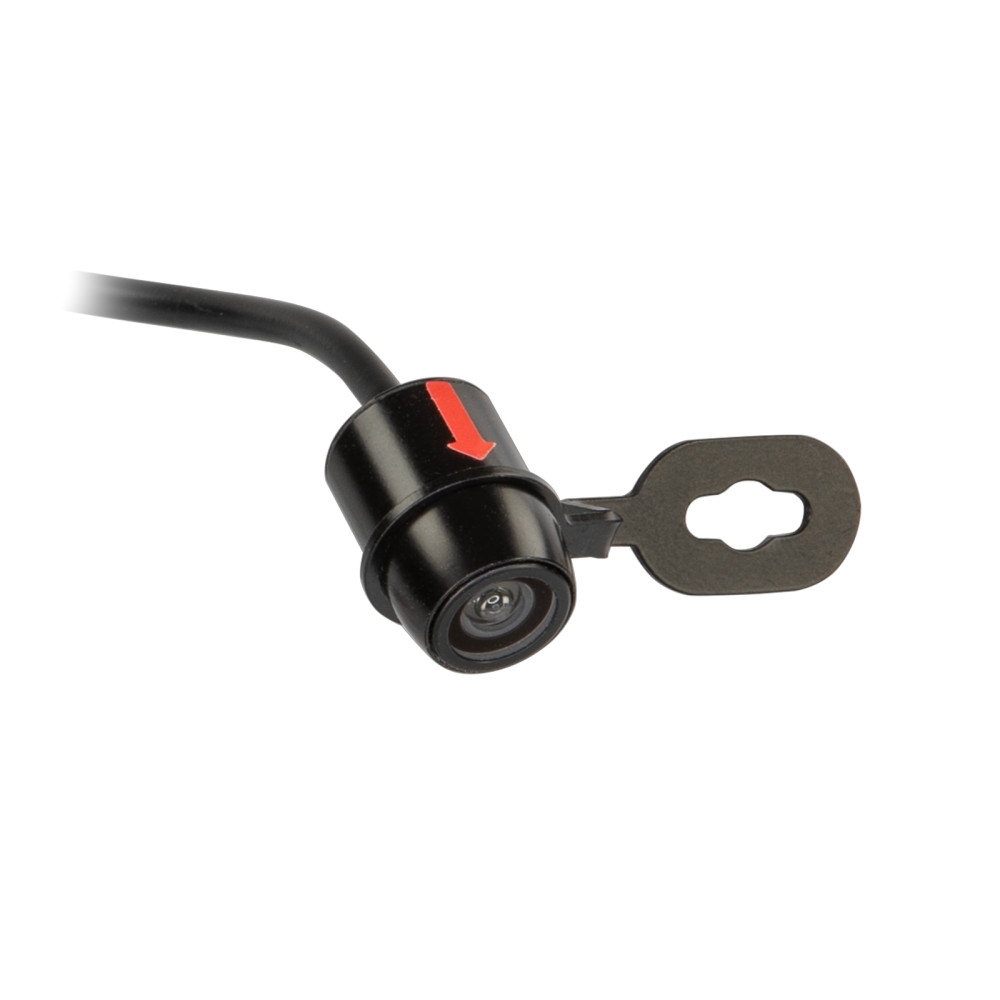

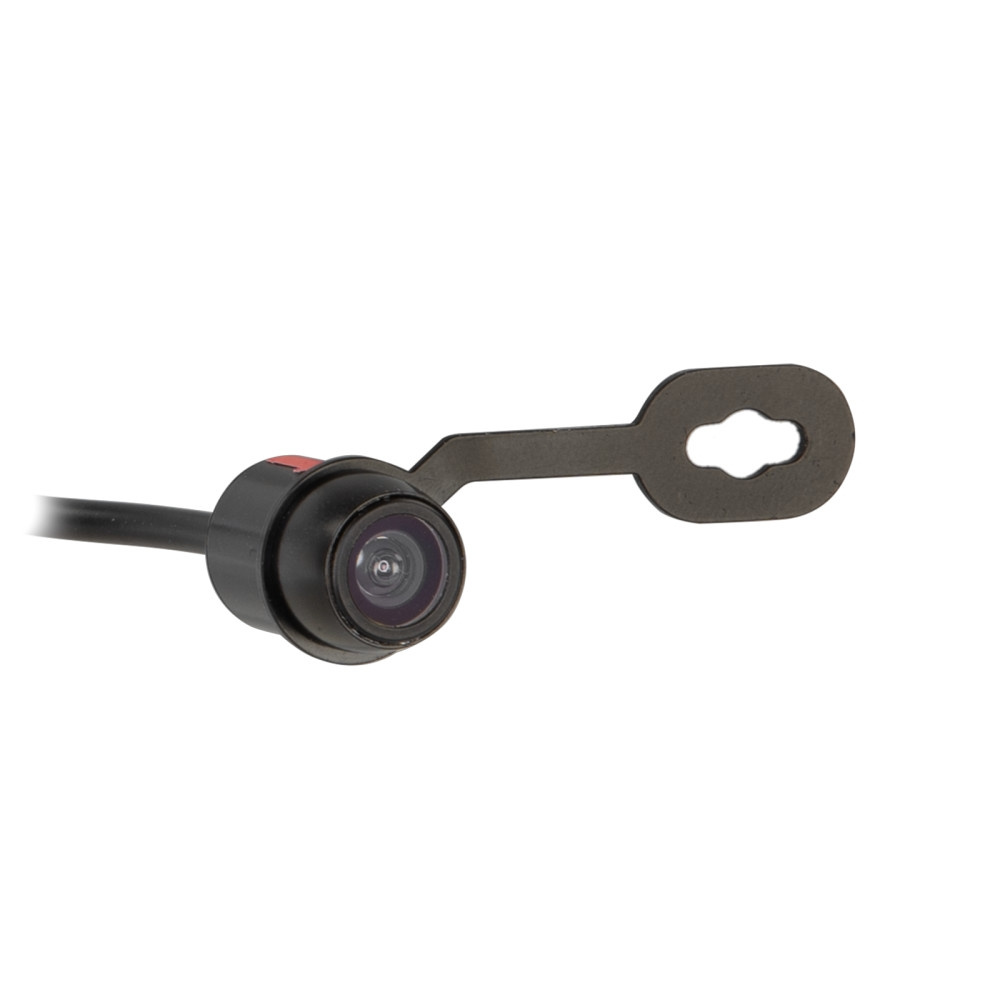

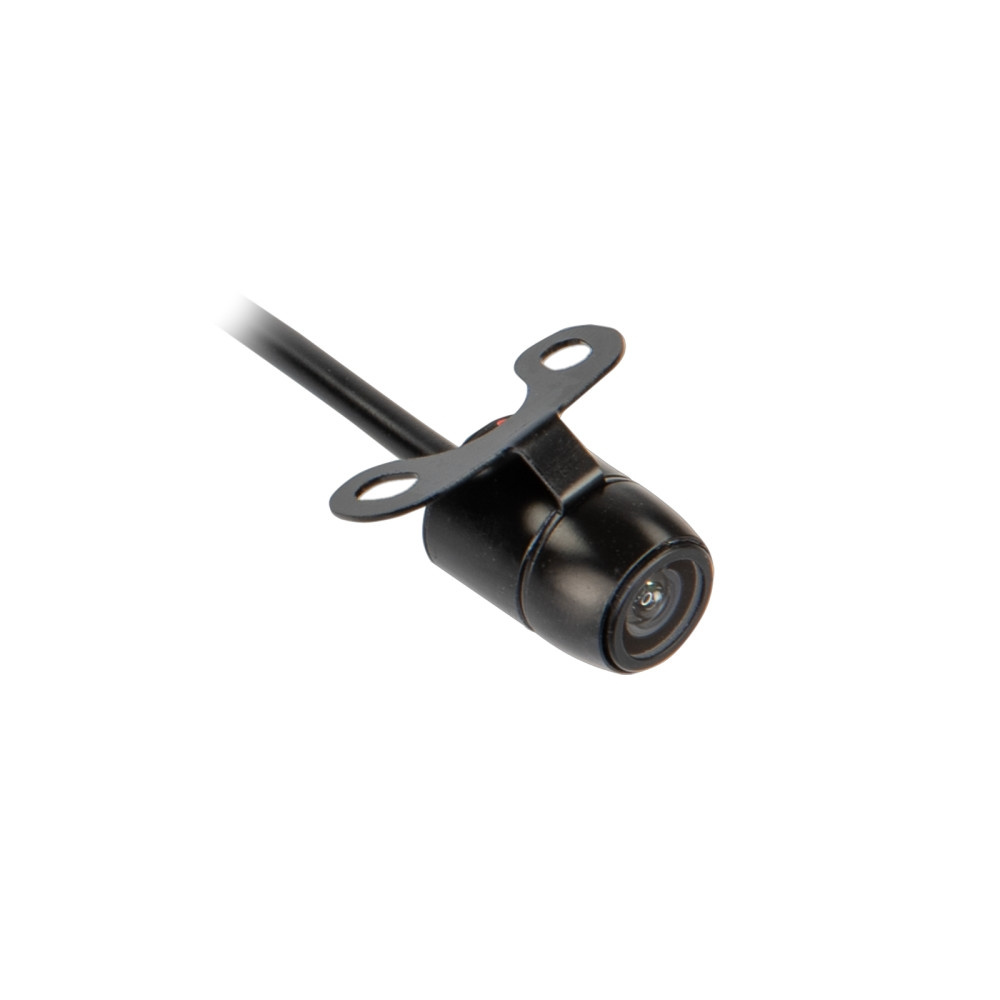

• Wiele opcji montażu: podkonstrukcja, montaż powierzchniowy lub instalacja w zabudowie
• Linie pomocnicze można włączać lub wyłączać
• Funkcja odbicia lustrzanego dla łatwej obsługi

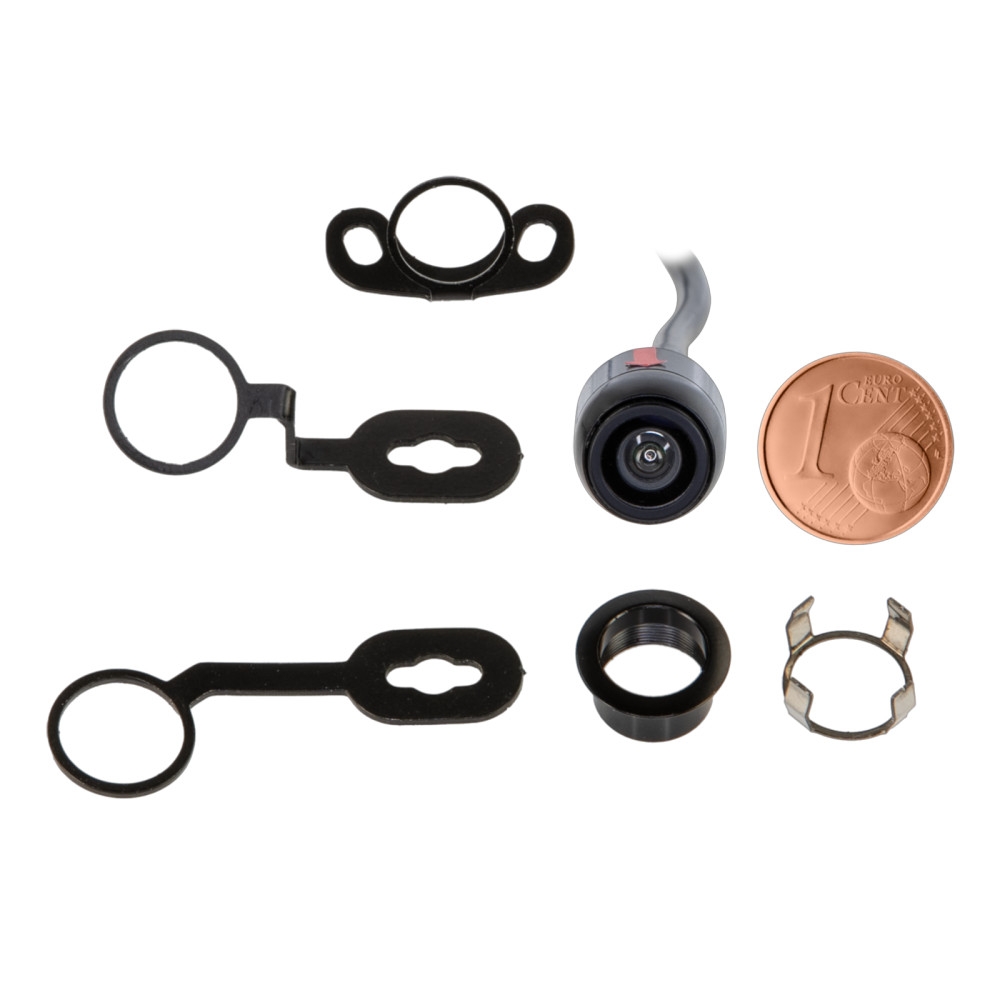

• Zestaw różnych uchwytów montażowych dla elastycznej instalacji

Kamera jest odpowiednia do pracy ciągłej i powinna być sprawdzona na monitorze testowym przed instalacją, aby zapewnić prawidłowy kąt widzenia i ustawienie. Posiada napięcie pracy +3V oraz zasilanie +12V lub +24V bez potrzeby użycia konwertera napięcia. Należy pamiętać, że podłączenie +3V w zestawie może uszkodzić kamerę.

Połączenia:
Czerwony: +12V / +24V (stabilizowane obciążeniowo, bezpiecznik)
Czarny: Masa pojazdu, bezpośredni GND
Żółty RCA: Video
Zielony: Włączanie/wyłączanie linii pomocniczych
Biały: Włączanie/wyłączanie funkcji odbicia lustrzanego

Właściwości produktu:
Materiał: plastik
Kolor: czarny
Sensor obrazu: 1/4" CMOS
System TV: NTSC
Rozdzielczość: 682 x 496 pikseli
Lux: 0,3
Linie TV: 480
Element soczewki: diagonalny 135° +/- 5°
Kąt widzenia: poziomy 95°, pionowy 75° +/- 5°
Klasa ochrony: IP68
Złącze: 4-pinowe złącze systemowe ACV (wtyk) Ø5,2 mm
Napięcie pracy: +3V DC
Zasilanie: +12V / +24V DC (z konwerterem napięcia)
Pobór mocy: 60mA
Temperatura pracy: -20°C do 77°C
Temperatura przechowywania: -40°C do 85°C
Wymiary: Ø12,5 mm

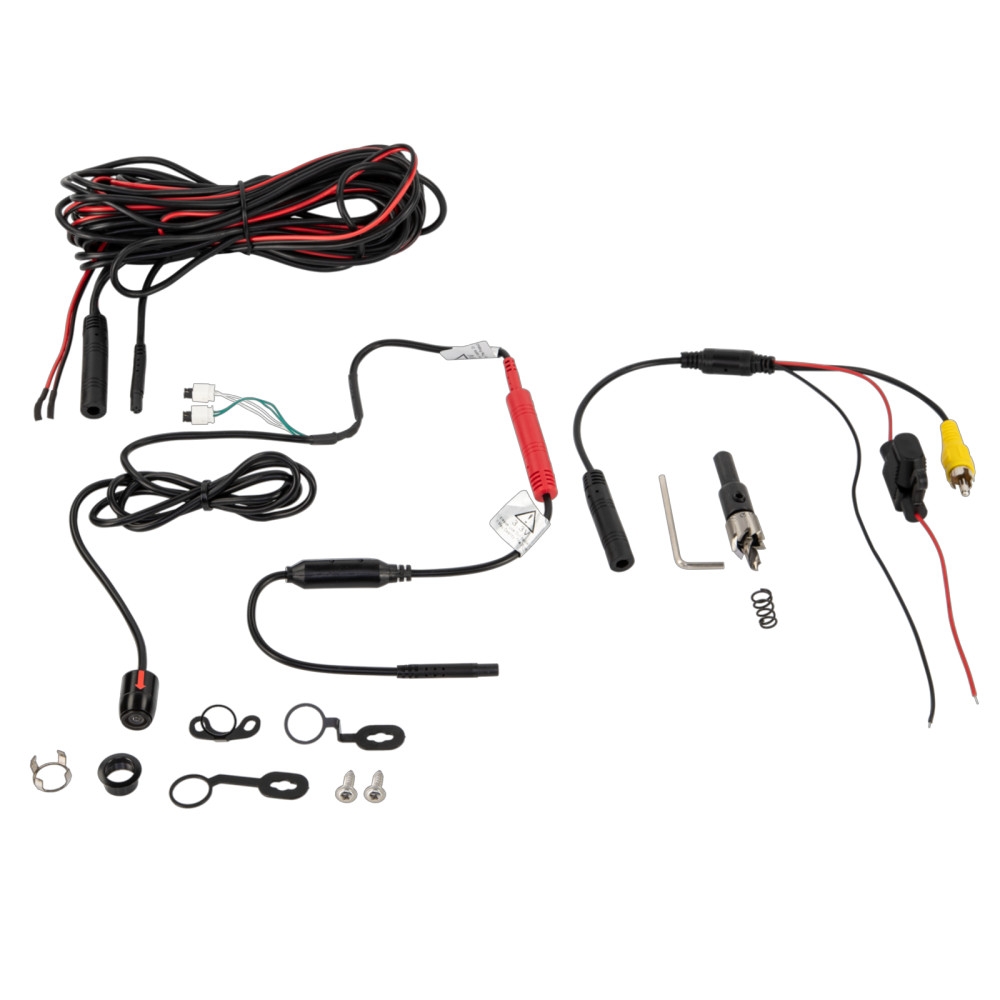

Przewód przy kamerze: 1m +/-: 4-pinowe złącze systemowe ACV (wtyk) Ø5,2 mm
Przedłużacz: 6,5m +/-: 4-pinowe złącze systemowe ACV (gniazdo) Ø10 mm / wtyk Ø5,2 mm
Czerwony przewód zasilający: 3m +/- przewód wewnętrzny: połączenie do kamery / połączenie światła cofania do monitora
Czarny przewód masy/GND: 3m +/- przewód wewnętrzny: połączenie do masy pojazdu bezpośrednio/GND do kamery / do masy pojazdu bezpośrednio/GND do monitora
Kabel połączeniowy: 20cm +/-: 4-pinowe złącze systemowe ACV (gniazdo) Ø10 mm
Czerwony: zasilanie
Czarny: GND
Żółty RCA: video

Opcjonalne akcesoria:
Przedłużacz kabla kamery do kamery ACV 5m > artykuł: 771000-6305
Przedłużacz kabla kamery do kamery ACV 10m > artykuł: 771000-6310
Przedłużacz kabla kamery do kamery ACV 15m > artykuł: 771000-6315
