ACV 691320-130-1-5 to kompletny zestaw montażowy 9/10" do car audio, przeznaczony do Seat, Skoda i Volkswagen z złączami 40Pin/52Pin Quadlock, wiązką do sterowania z kierownicy oraz adapterem antenowym.

• Zawiera ramkę radiową i zestaw instalacyjny do wymiany oryginalnej jednostki głównej (OEM HU)
• Pasuje do pojazdów o różnych poziomach wyposażenia i systemach, w tym MIB-PQ oraz różnych jednostek głównych OEM
• W zestawie adapter sterowania z kierownicy (SWC) oraz adapter antenowy Fakra na DIN z zasilaniem phantom 12V
• Obsługuje połączenia dla złączy 40Pin i 52Pin Quadlock VAG
• Zawiera okablowanie i połączenia umożliwiające zachowanie niektórych funkcji pojazdu, jednak niektóre funkcje, takie jak Trailer Assist i E-Call, mogą być niedostępne w zależności od pojazdu i wyposażenia

UWAGA!
Ten zestaw instalacyjny zawiera standardową wiązkę sterowania z kierownicy, a nie infodapter. Funkcje takie jak ustawienia pojazdu, czujniki parkowania, klimat na ekranie i tak dalej nie będą zatem działać, jeśli samochód jest w nie wyposażony.

Zestaw montażowy zawiera wszystkie niezbędne komponenty do zastąpienia oryginalnego radia i przywrócenia kluczowych funkcji pojazdu. Przed instalacją należy upewnić się, że złącza adaptera pasują do złączy pojazdu zarówno wizualnie, jak i technicznie. Niektóre funkcje mogą być ograniczone lub zastąpione w zależności od wyposażenia pojazdu i oprogramowania nowej jednostki. Montaż powinien zostać wykonany przez specjalistę, a wszystkie połączenia i konfiguracje należy dokładnie sprawdzić, aby zapewnić prawidłowe działanie. W razie problemów zaleca się ponowny montaż oryginalnej jednostki i sprawdzenie ustawień CAN-bus oraz interfejsu.

Następujące sygnały są dostarczane w wiązce: +12V zapłon, +12V podświetlenie, sygnał świateł cofania, impuls prędkości i masa do hamulca postojowego. Maksymalne obciążenie wyjść wynosi 250 mA, przy większych wymaganiach zalecane są przekaźniki.

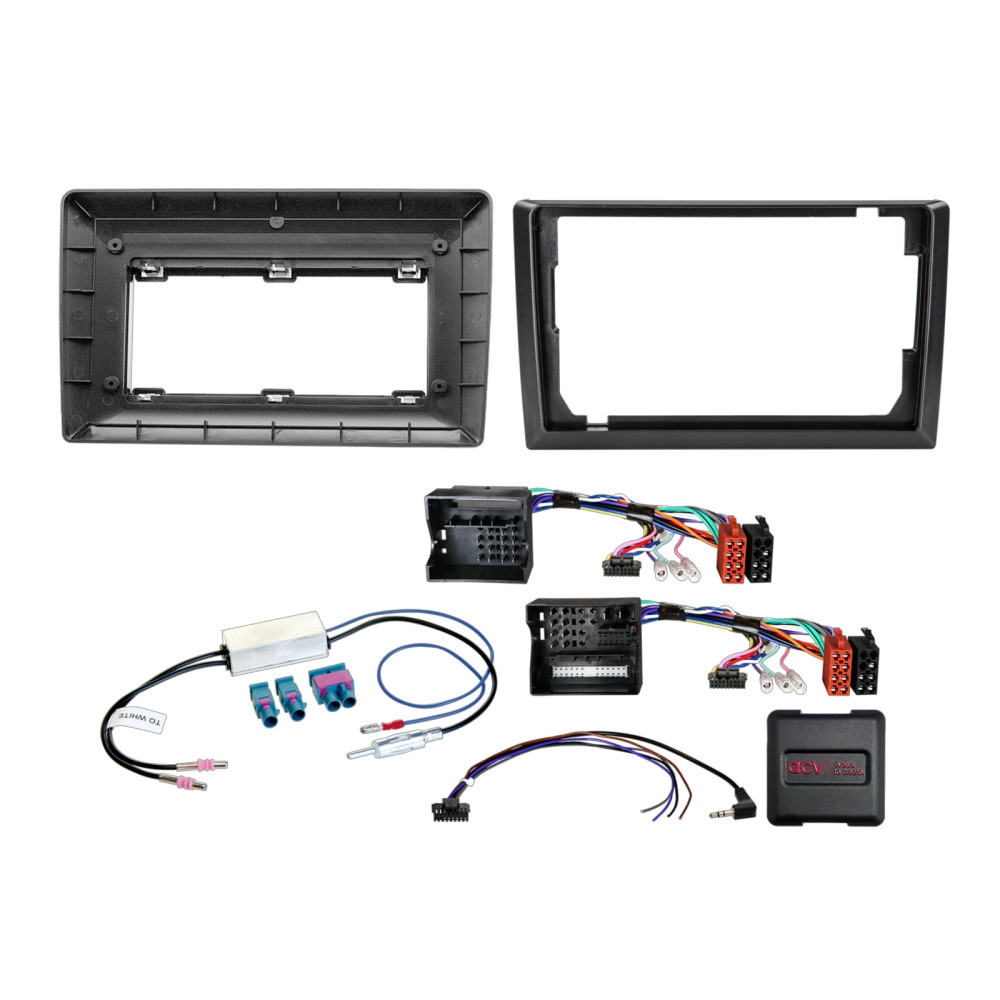

Zakres dostawy: ramka montażowa, wielokabel 40Pin/52Pin Quadlock, adapter antenowy Fakra na DIN z zasilaniem phantom 12V oraz niezbędne kable połączeniowe.

Instrukcja montażu obejmuje sprawdzenie funkcji OEM HU, prawidłowe podłączenie i konfigurację interfejsu oraz wiązki, a także test działania sterowania z kierownicy i pozostałych funkcji po instalacji.

Pasuje do
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014
Skoda Octavia 2004-2013
Skoda Rapid 2012-2015
Skoda Roomster 2006-2015
Skoda Superb 2008-2015
Skoda Yeti 2009-2013

Volkswagen Amarok 2010-2020
Volkswagen Beetle 2011-2016
Volkswagen Caddy 2003-2020
Volkswagen CC 2008-2016
Volkswagen Eos 2006-2015
Volkswagen Golf 2003-2013
Volkswagen Jetta 2005-2014
Volkswagen Passat 2005-2014
Volkswagen Polo 2009-2013
Volkswagen Scirocco 2008-2014
Volkswagen Sharan 2010-2021
Volkswagen Tiguan I 2007-2016
Volkswagen Touran 2003-2015
Volkswagen T6 2015-2019

UWAGA!
Pasuje tylko do samochodów bez fabrycznego wzmocnionego systemu audio.

Specyfikacja
Kolor: czarny
Złącza: 40 Pin i 52 Pin Quadlock VAG
Złącze antenowe: Fakra (żeńskie) do DIN (męskie)
SWC (sterowanie z kierownicy): OEM do gniazda 3,5 mm jack lub luźne przewody
Zasilanie: +12V zapłon, +12V podświetlenie, sygnał świateł cofania, impuls prędkości, masa do hamulca postojowego
Maks. obciążenie wyjść: 250 mA (przy większych wymaganiach zalecane są przekaźniki)
Wsparcie dla pojazdów z i bez systemu wzmacniacza OEM
Zawiera zasilanie phantom 12V dla anteny
Instalacja wymaga sprawdzenia funkcji pojazdu i urządzenia oraz prawidłowej konfiguracji interfejsu i wiązki
