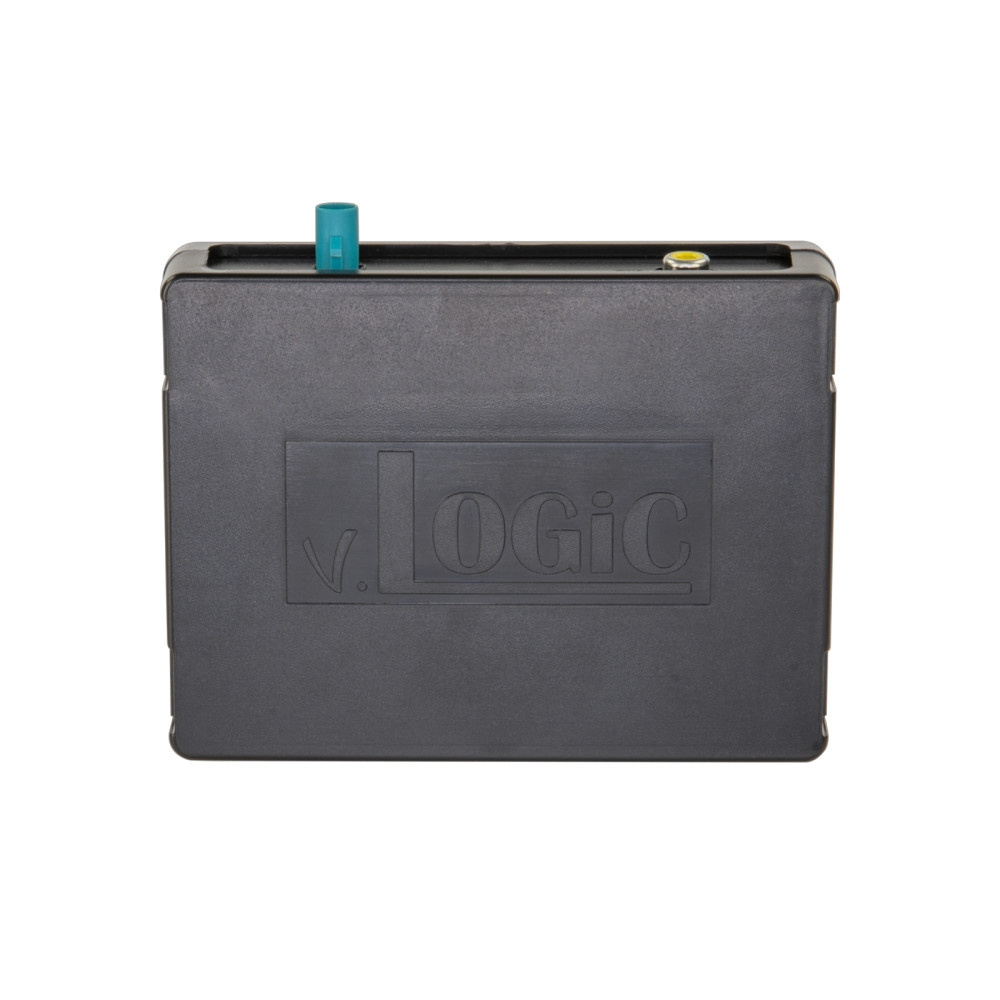

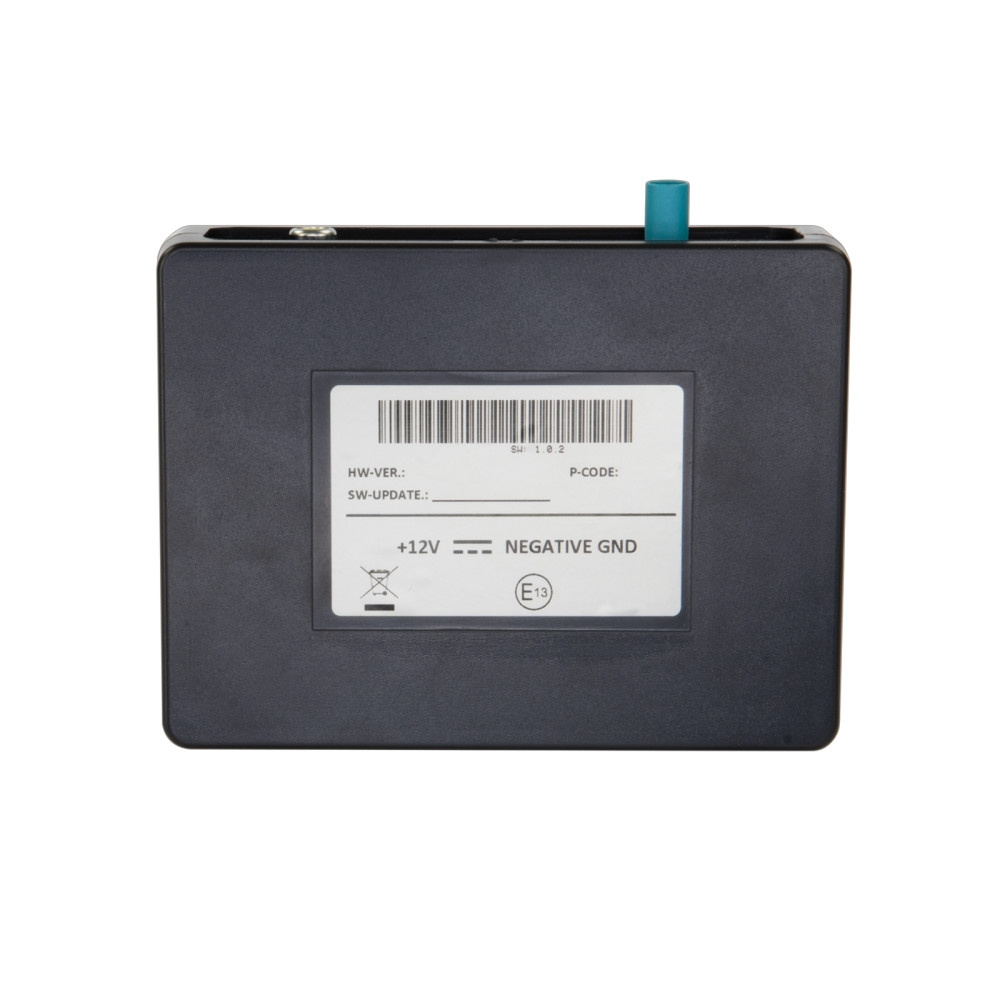

ACV 771094-1031 to interfejs kamery cofania do Fiat Ducato 2021-2024, który umożliwia podłączenie fabrycznie zamontowanej kamery cofania do urządzenia aftermarketowego z wejściem na kamerę.
- Umożliwia korzystanie z oryginalnej kamery cofania OEM z aftermarketowym radiem samochodowym.
- Adapter zapewnia sygnał wideo przez RCA oraz zasilanie (+6V/masa) dla kamery OEM.
- Zawiera sygnał cofania +12V, który musi zostać podłączony w pojeździe.
- Kompatybilność z pojazdami posiadającymi kamery 360° lub systemy z ruchomymi liniami odległości może być ograniczona.
- Przed instalacją sprawdź poprawne podłączenie adaptera do złącza OEM.
Uwaga: wiele urządzeń aftermarketowych może wymagać ustawienia funkcji kamery w menu. W razie potrzeby skontaktuj się z naszym wsparciem.
Specyfikacje

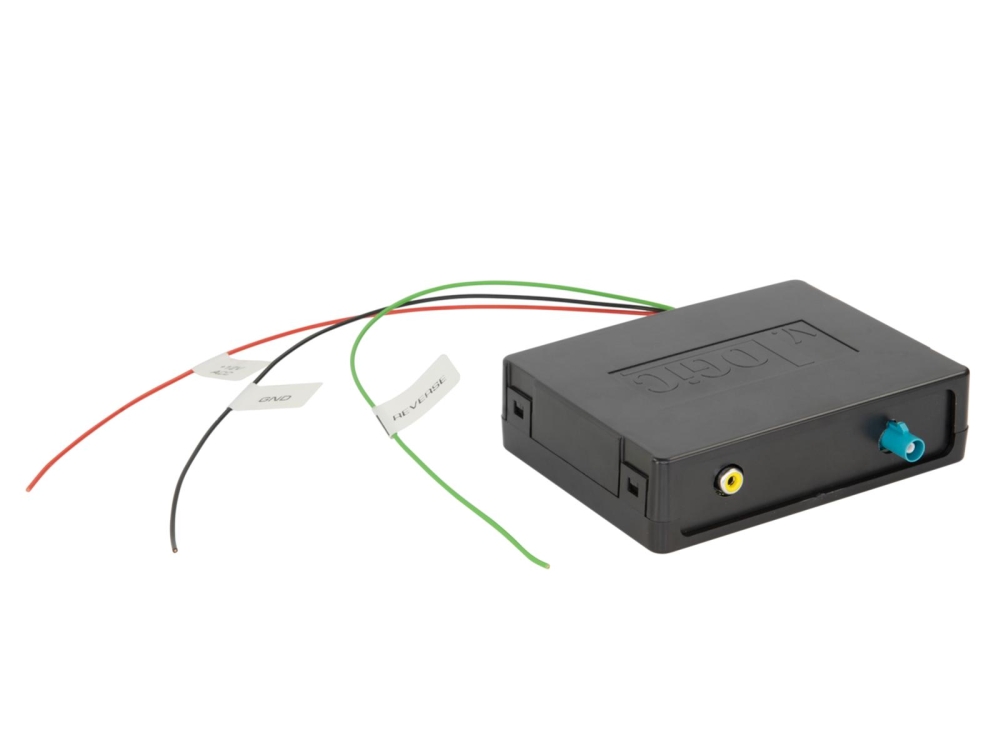

Podłączenie: luźne przewody

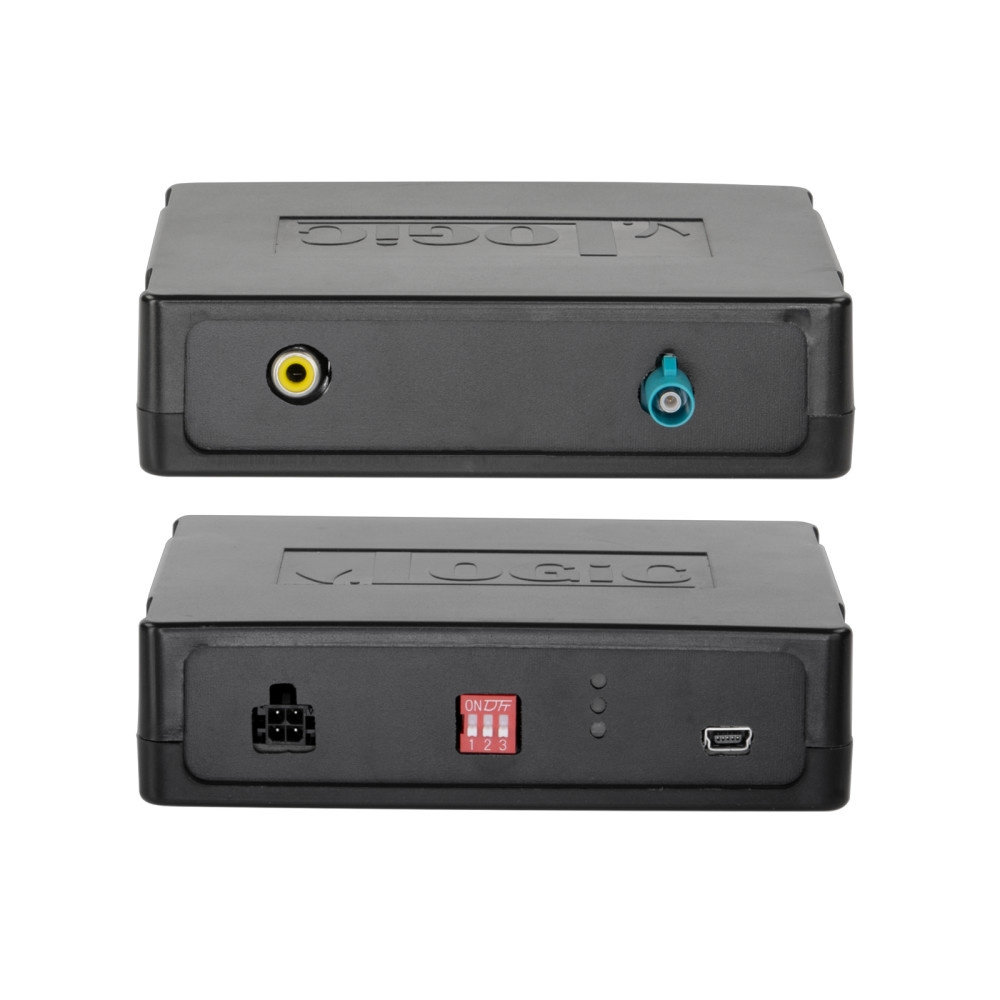

Podłączenie: kamera OEM Fakra L(f) > Fakra Z(m)
Podłączenie: wejście kamery cofania aftermarket HU > RCA(f) żółty

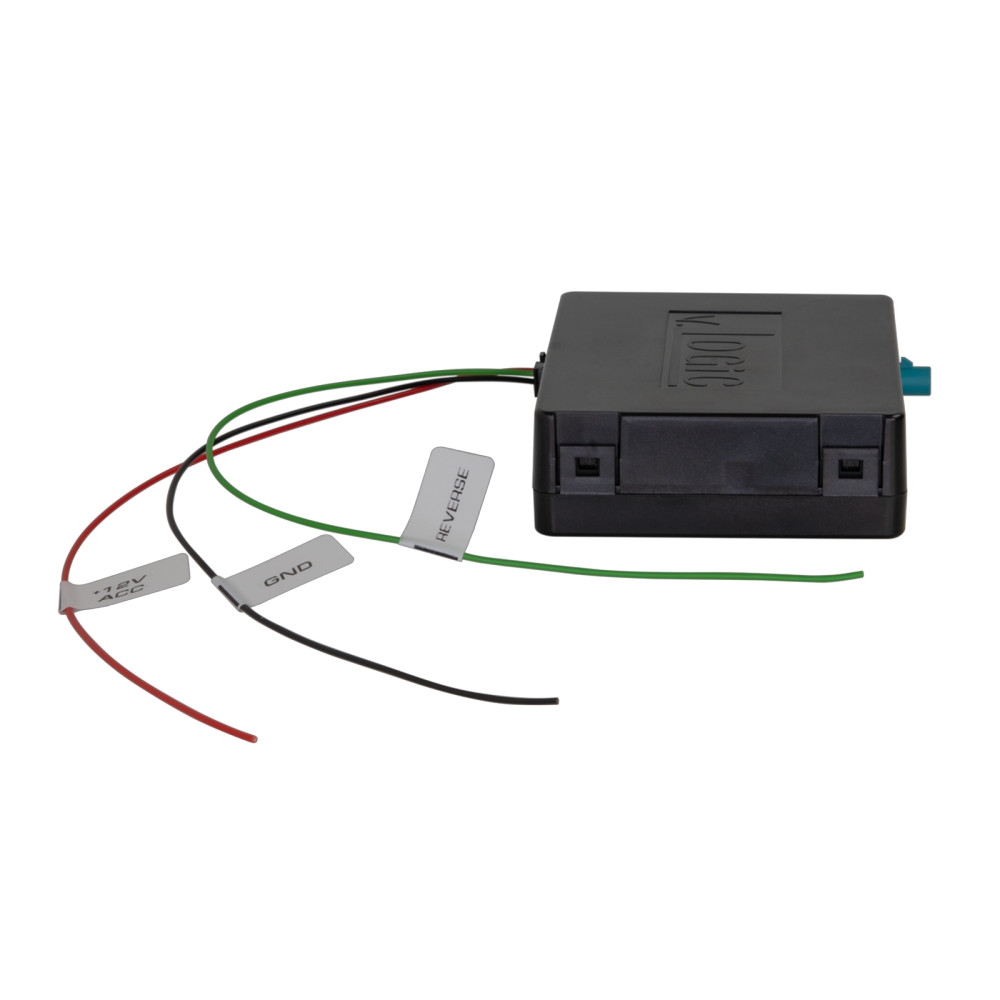

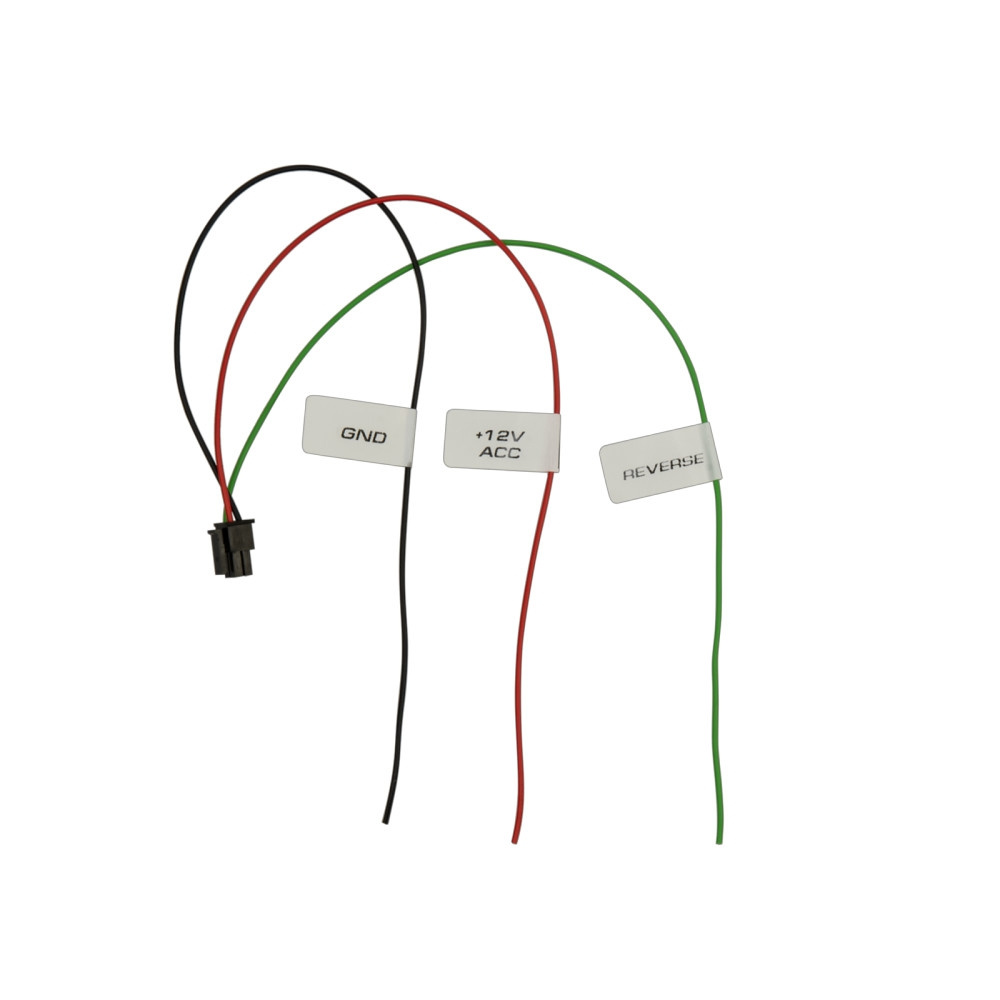

Połączenie: czerwony: +12V zasilanie zapłonu 15 zabezpieczone
czarny: masa zacisk 31
zielony: +12V sygnał cofania wejście

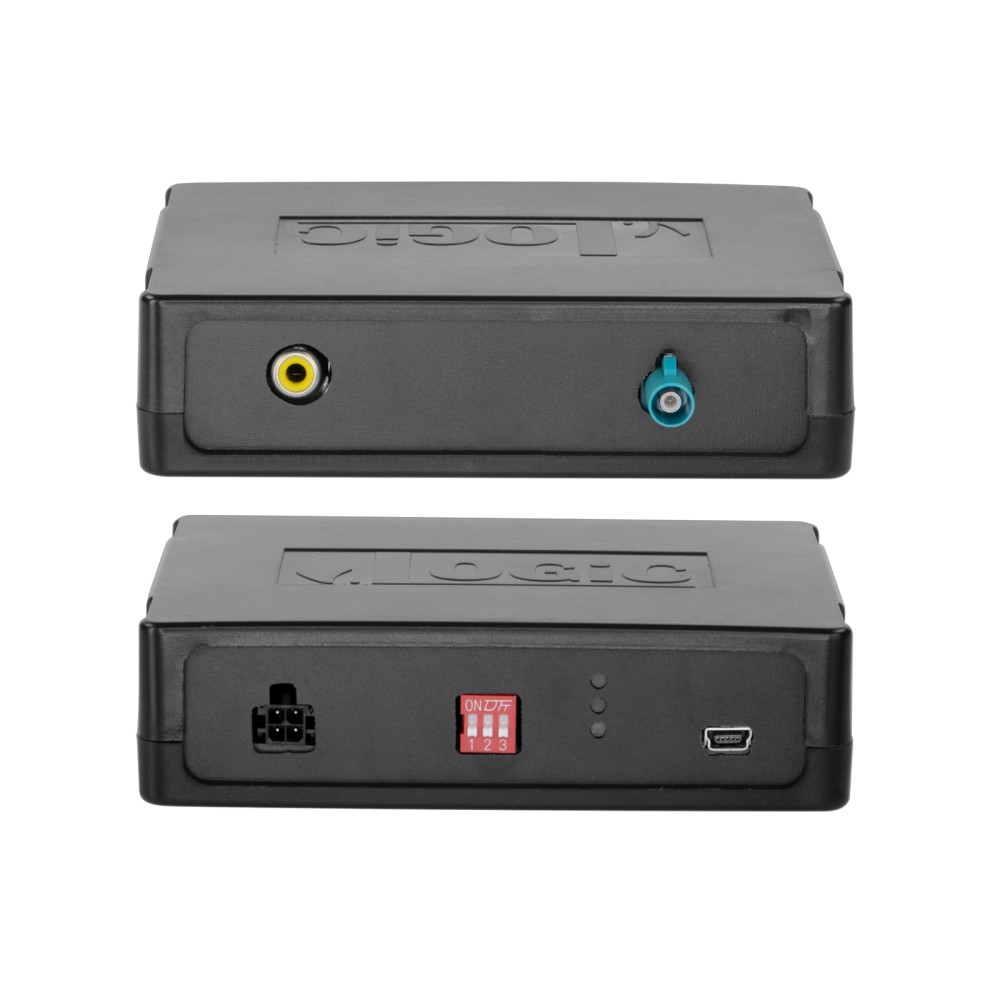

Sygnał kamery: ustaw tryb dipswitch bez zasilania
typ kamery 1: dipswitch 1 wyłączony / 2 wyłączony / 3 wyłączony
typ kamery 2: dipswitch 2 włączony / 2 wyłączony / 3 wyłączony
typ kamery 3: dipswitch 2 wyłączony / 2 włączony / 3 wyłączony
LED: czerwony: interfejs w działaniu
zielony: sygnał cofania aktywowany
niebieski: sygnał kamery typ kamery ważny
Pasuje do
Fiat Ducato (ZAF 250) 11/2021 - 11/2023
Fiat Ducato (ZAF 250) 11/2023 - 2024
Fiat e-Ducato (ZAF 250) 04/2021 - 03/2024
Fiat e-Ducato (ZAF 250) 03/2024 - 2024
