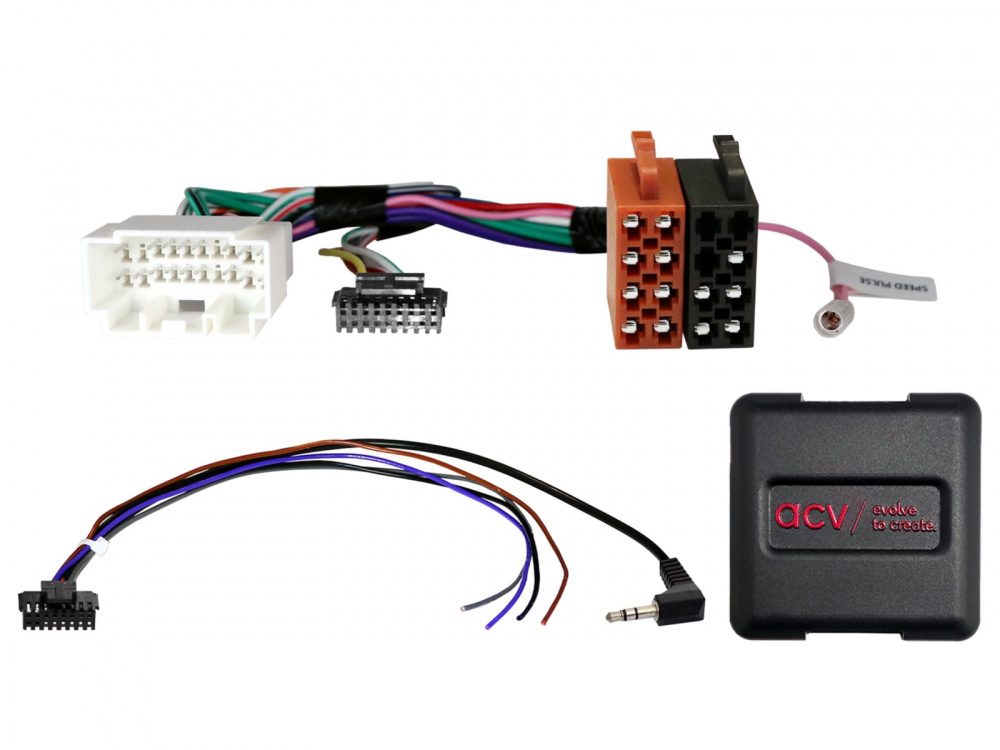

ACV 42xsz001 to adapter stalk, który umożliwia zachowanie oryginalnych funkcji sterowania przy kierownicy podczas wymiany fabrycznego radia na jednostkę aftermarketową.

Adapter do pojazdów Fiat, Opel i Suzuki.
Kompatybilny z 20-pinowym wtykiem Suzuki.
Zachowuje funkcje sterowania kierownicą po instalacji nowego radia.
Sprawdź, czy złącza pasują zarówno optycznie, jak i technicznie do Twojego pojazdu.
Zawiera instrukcję instalacji dla prawidłowego podłączenia i konfiguracji.

Uwaga: w zależności od wyposażenia pojazdu oraz funkcji i oprogramowania jednostki aftermarketowej niektóre indywidualne funkcje mogą być wyłączone lub zastąpione innymi funkcjami. Sprawdź, czy którąś z wymienionych OEM-radio montowano oryginalnie. Zweryfikuj również funkcjonalność pojazdu, ustawienia oraz funkcje SWC przed ostatecznym montażem. W razie potrzeby skontaktuj się z naszym zespołem wsparcia.

Dostarczane sygnały: pojazdy z importu zwrotnego lub pojazdy z innym oprogramowaniem mogą być niekompatybilne w funkcjach.

Ogólne instrukcje instalacji: Weryfikacja: 1: Sprawdź wszystkie funkcje operacyjne i ustawienia pojazdu dla OEM-radia. 2: Odłącz OEM-radio od zasilania. 3: Sprawdź wszystkie połączenia interfejsu pod kątem poprawności bez zasilania.

Podłączenie i kolejność połączeń: 1: Sprawdź ustawienia i konfigurację sprzętową interfejsu bez zasilania. 2: Sprawdź konfigurację kabla połączeniowego HU bez zasilania. 3: Podłącz kabel HU zgodnie z instrukcją radia aftermarketowego. 4: Podłącz wszystkie inne połączenia zgodnie z instrukcją radia aftermarketowego. 5: Podłącz całe okablowanie do pojazdu, najpierw głównym złączem. 6: Zaprogramuj interfejs zgodnie z instrukcjami w tekście artykułu i w manualu. 7: Skonfiguruj radio aftermarketowe zgodnie z instrukcją urządzenia. 8: Test funkcji sterowania kierownicą i pojazdu.

Zmienianie konfiguracji interfejsu i kabla HU: 1: Zmiany konfiguracji wykonuj bez zasilania. 2: Ponowne podłączenie, patrz wyżej punkty od 5 do 8.

W przypadku błędów interfejsu lub pojazdu: 1: Zainstaluj ponownie OEM-radio. 2: Użyj OEM-radio. 3: Załóż wyłączenie magistrali CAN. 4: Sprawdź konfigurację sprzętową interfejsu. 5: Podłącz ponownie po wyłączeniu magistrali CAN, patrz powyżej punkty 5 i 6.

Dodatkowe połączenia, zmiany połączeń, alternatywne połączenia, połączenia luźnych kabli lub przedłużeń kabli podane w tekście informacyjnym lub manualu są przeznaczone wyłącznie do orientacji i informacji dla wykwalifikowanych instalatorów.

Zmienianie fabrycznie zamontowanego wiązki kabli może unieważnić gwarancję produktu.

Pasuje do
Fiat Sedici (FY) 08/2009 - 10/2014
Opel Agila B (H-B) 04/2008 - 12/2014
Suzuki Dzire 2008 - 2010
Suzuki Grand Vitara (JT) 10/2005 - 09/2008
Suzuki Grand Vitara (JT) 09/2008 - 12/2012
Suzuki Kizashi (FR) 10/2010 - 08/2015
Suzuki Ritz 2009 - 2011
Suzuki Splash (EX) 04/2008 - 05/2012
Suzuki Swift (MZ/EZ) 05/2005 - 08/2010
Suzuki Swift (MZ/EZ) 01/2008 - 09/2010
Suzuki SX4 (EY/GY) 06/2006 - 01/2010
Suzuki SX4 (EY/GY) 09/2009 - 12/2014

Specyfikacje
20-pinowe złącze
OEM SWC > jack 3,5 mm / luźne kable
Pojazdy z OEM HU Siemens / VDO PACR 01/PACR 02/PACR 06/SUKNR301
Pojazdy z OEM nawigacją satelitarną Panasonic
Pojazdy bez OEM HU Siemens / VDO PACR 05/PACR 07/PACR 08
