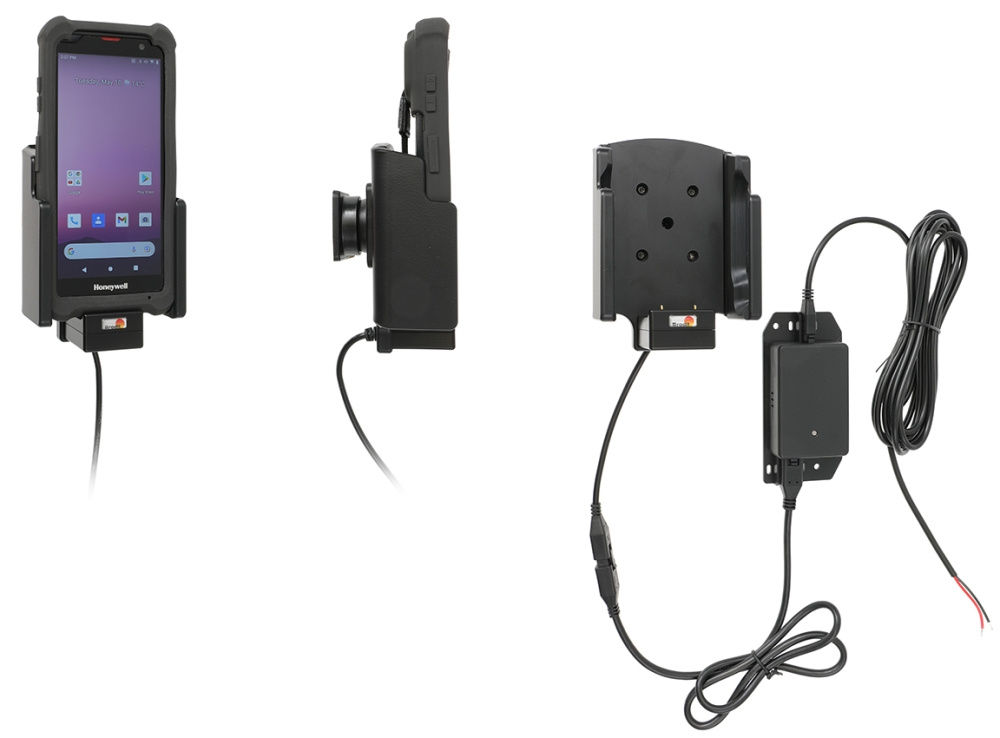

Brodit 713305 - Aktywny uchwyt do stałej instalacji. Aktywny uchwyt podłączany wewnątrz deski rozdzielczej, zapewnia elegancki montaż bez luźnych kabli zwisających nad deską rozdzielczą!
Możesz wybrać używanie uchwytu tylko do ładowania urządzenia lub podłączyć adapter do złącza Molex dla dodatkowej funkcji. Wówczas możesz używać uchwytu również do ładowania odbiornika GPS lub innych własnych rozwiązań (nie można używać do komunikacji danych ani połączeń audio). 12/24 V. Produkt posiada oznaczenie E. Kabel zasilający uchwyt należy podłączyć przez bezpiecznik 2 A. Ładowarka 2 A. Montaż powinien wykonać fachowiec.

System łatwej wymiany:
Dzięki systemowi łatwej wymiany możesz zaktualizować tylko uchwyt, zachowując już zainstalowane kable. To oszczędza dużo czasu! Przy wymianie na nowe urządzenie nie musisz już robić pełnej instalacji. Tak samo jest przy serwisie gwarancyjnym lub uszkodzeniach. Po prostu odłączasz uchwyt od kabla ładującego przez szybkozłącze Molex 6-pin, a następnie podłączasz nowy uchwyt. Wymiana gotowa w kilka sekund.

Uchwyt jest wyposażony w kulowy przegub, więc łatwo dopasujesz kąt, aby dobrze widzieć ekran, lub zmienisz go z pozycji pionowej na poziomą. Regulacja kąta 17° i obrót 360°. Płyta montażowa 42x50 mm z otworami AMPS 4 mm. Wykonany z czarnego tworzywa ABS/Acetal. Produkcja w Szwecji. Montowany na platformie montażowej ProClip lub podstawie na cokół.

• Brodit aktywny uchwyt do stałej instalacji
• Honeywell EDA52
• Honeywell EDA57

Przeczytaj dokładnie całą instrukcję i obejrzyj zdjęcia przed rozpoczęciem montażu.

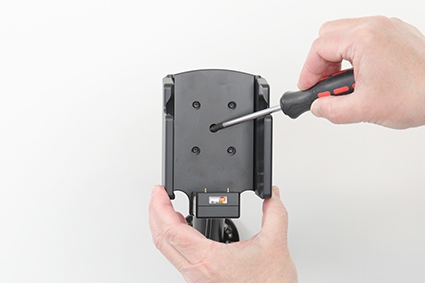

1. Poluzuj śrubę pośrodku uchwytu, aby zdjąć płytę montażową z tyłu.

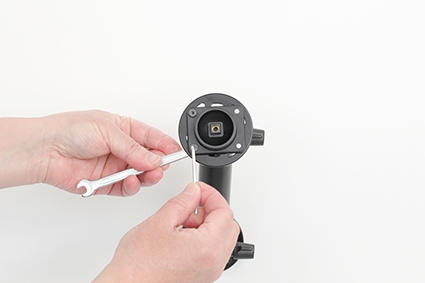

2. Umieść płytę montażową w wybranym miejscu. Przykręć płytę dołączonymi śrubami.

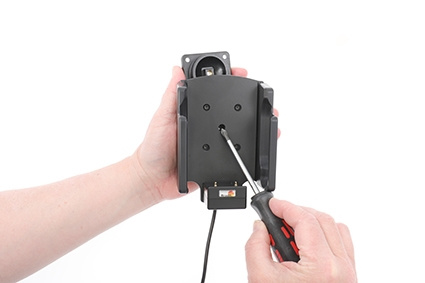

3. Umieść uchwyt na płycie montażowej tak, aby śruba weszła w otwór przegubu kulowego i dokręć ją. Dokręć śrubę tak, aby uchwyt był stabilny, ale nadal dało się go regulować.

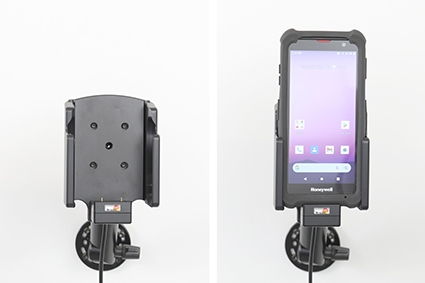

4. Uchwyt jest zamontowany.

Specyfikacje
Napięcie wejściowe: DC/10-30V
Napięcie ładowania: DC/4.75-5.3V
Prąd wyjściowy (typ): 2.0A
Ochrona wejścia i wyjścia: odwrócenie polaryzacji wejścia/napięcie wyjściowe powyżej normy/prąd wyjściowy powyżej normy/ zwarcie wyjścia
Kontrolka ładowania LED: wskaźnik zasilania (zielony), Ovp/Ocp/ zwarcie wyjścia (czerwony)
Temperatura pracy: 0°C ~ +40°C
Temperatura przechowywania: -20°C ~ +80°C
Zgodność RoHS: ROHS
Wymiary: 87 x 120 x 70 mm
Waga: 350 g
Objętość: 731 cm3

Brodit ProClip
Dwuczęściowe rozwiązanie montażowe Brodits zapewnia instalację idealnie dopasowaną do Twoich potrzeb. Jedna część to uchwyt na urządzenie dostosowany do Twojego telefonu komórkowego, tabletu lub innego urządzenia przenośnego. W połączeniu z tym używany jest ProClip — uchwyt montażowy zaprojektowany specjalnie dla modelu Twojego samochodu. ProClip montuje się bez śrub i nie uszkadzając wnętrza auta. Elastyczne, stabilne i bezpieczne. Łatwiej się nie da!

Aby znaleźć uchwyt do swojego urządzenia: Kliknij tutaj
Aby znaleźć uchwyt do swojego samochodu: Kliknij tutaj

Pasuje do
Honeywell EDA52
Honeywell EDA57
