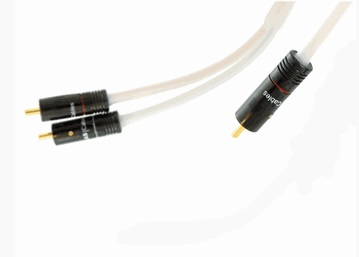

- Kabel subwooferowy wykonany z przewodników Multi-Core z miedzi OCC
- Wykonanie w formie kabla Y
- Ekranowanie z włóknistej miedzi OFC o skuteczności 90%
- Izolacja PEF (spieniony polietylen) w perłowo-białym wykończeniu
- Własnoręcznie opracowany wtyk Integra RCA
- Średnica: 6,0 mm
- Pojemność: 63,03 pF/m
- Indukcyjność: 0,3735 µH/m
- Rezystancja: 0,1612Ω/m
- Impedancja: 77,05 Ohm/m
- Długość: 7 metrów
Atlas Cables
Atlas w krótkim czasie zaznaczył swoją obecność na rynku, stając się jednym z najbardziej szanowanych producentów kabli, przede wszystkim dzięki racjonalnemu i inżynierskiemu podejściu do tworzenia maksymalnej wydajności dla każdej klasy cenowej i typu kabla. Nic nie zostaje tu pozostawione przypadkowi i wszystko musi być możliwe do zweryfikowania. W przeciwieństwie do wielu innych producentów kabli, nie przyjmują gotowych rozwiązań, lecz praktycznie wszystkie elementy rozwijają samodzielnie w swojej fabryce w Kilmarnock, Ayrshire w zachodniej Szkocji.
Na ich stronie internetowej można znaleźć czytelną prezentację oraz zgłębić zasady działania i zapoznać się z podstawowymi właściwościami technicznymi oraz pełnymi specyfikacjami elektrycznymi każdego modelu kabla. Firma otrzymała wiele pochlebnych recenzji i nagród.
Faktem jest, że ich wiedza ekspercka i niezawodność uczyniły ich także szanowanym partnerem dla renomowanych producentów, których kable są produkowane przez Atlas na zasadzie OEM.
Miedź OCC - wyjątkowy, ale kosztowny materiał przewodnika
Atlas zdaje sobie sprawę, jak ważny jest wybór odpowiedniego materiału przewodnika jako jednej z wielu kwestii w projektowaniu kabla. OCC oznacza "Ohno Continuous Cast", co jest opatentowanym procesem opracowanym przez profesora Atsumi Ohno, który w połowie lat 60. XX wieku zaczął badać obróbkę i krystalizację stopionej metali oraz powstałą strukturę krystaliczną. Koncepcja ta została opracowana dopiero w 1978 roku i obejmuje podgrzewane formy odlewnicze w procesie odlewania ciągłego. W efekcie uzyskano międzynarodowy patent na OCC (Ohno Continuous Casting).
Proces produkcji jest droższy, ponieważ metal jest bardzo powoli wyciągany, tworząc jak najdłuższe kryształy. W zastosowaniach audio najczęściej stosuje się miedź OFC, której kryształy mają około 2 cm długości. Przejścia między nimi zachowują się jak nieliniowe "opory" dla prądu. W przewodnikach produkowanych metodą OCC kryształy są ponad 6000 razy dłuższe, sięgające około 125 metrów! Oznacza to, że nie posiadają takiej wewnętrznej, granulowanej struktury ze względu na liczne granice krystaliczne, ale są pojedynczym czystym kryształem na całej długości kabla. To zapewnia mniejsze zniekształcenia i czystszy dźwięk, czego nie da się osiągnąć ani za pomocą polerowanych przewodów Litz, ani powłoki srebrnej!
Kabel wykonany z miedzi OCC jest więc ciekawszy pod względem przewodności niż kabel wykonany z powlekanej srebrem miedzi OFC i faktycznie ciekawszy niż czysty kabel srebrny, zależnie od czystości srebra. Z tego powodu Atlas unika powlekania srebrnego w swoich analogowych kablach sygnałowych. To wyraźny przykład ich prostych zasad.
Należy unikać tanich materiałów izolacyjnych
PVC (polichlorek winylu) to syntetyczny polimer plastikowy, tani w produkcji i najczęściej stosowany materiał izolacyjny w kablach audio i wideo na rynku. Pomimo tego, PVC jest najgorszą izolacją, jaką można użyć ze względu na dużą absorpcję dielektryczną. Powoduje to obniżenie prędkości sygnału. Dlatego PVC nie występuje w żadnym z kabli Atlas.
W ich bardziej przystępnych konstrukcjach używają porowatego PEF jako izolacji (spieniony polietylen), natomiast w bardziej egzotycznych modelach stosują mikroporowy PTFE (politetrafluoroetylen, powszechnie znany jako teflon).
PEF oznacza, że podczas procesu spieniania używany jest środek spieniający i występują dwa jego rodzaje. Atlas stosuje metodę spieniania gazowego, co tworzy dielektryk bardziej obojętny i jednorodny, a tym samym mniej pochłaniający sygnał.
Jeszcze lepszy jest PTFE, który jest unikalnym materiałem dielektrycznym o niskiej gęstości i stabilnym w temperaturze pokojowej. Jako materiał jest droższy. Najlepszą izolacją jest oczywiście powietrze, ale nie jest to praktyczne w konstrukcji kabla. Przewodniki umieszczone luźno w rurce z powietrzem powodują, że elektryczne właściwości kabla zależą od jego położenia, przez co nie jest to rozwiązanie zapewniające jednolite i dokładne parametry. Pomysł Atlas na użycie mikroporowego PTFE pozwala na minimalny kontakt izolacji z przewodnikami, jednocześnie precyzyjnie je utrzymując na miejscu.
Wtyki Integra i Ultra RCA (oraz także XLR)
Atlas opracował własne złącza RCA, które mają bardzo niską masę, wykonane są z materiałów niemagnetycznych oraz posiadają połączenie bezlutowe, wykonywane metodą zgrzewania na zimno, co nie ściska kabla i zapewnia ciągłą, czystą ścieżkę sygnału. Stosują tę samą podstawową konstrukcję, a różnica polega na maksymalnym dopasowaniu do kabla. Jeśli kabel ma przewodniki z miedzi OCC, to również wtyk RCA jest wykonany z OCC. Powodem zgrzewania na zimno zamiast lutowania jest struktura miedzi OCC. Podgrzewanie jej natychmiast zmienia właściwości, więc nie można stosować lutowia na końcówkach. Zgrzewanie na zimno polega na złączeniu obydwu materiałów (przewodnika kabla i części wtyku) w jeden kawałek, co daje zdecydowanie lepsze zakończenie niż użycie cyny lutowniczej.
Eliminuje to wszelkie elektryczne zmiany, które mogłyby wystąpić.
Inną zaletą jest to, że impedancja nie ulega niepotrzebnym zmianom, co jest szczególnie ważne w przypadku impedancji 75 Ohm. Asymetryczna wewnętrzna tuleja składa się z dwóch blaszek, które także pełnią funkcję przewodów powrotnych. Zapewniają one doskonałe ekranowanie w całym złączu oraz dobre uchwycenie styków urządzeń, automatycznie je czyśćąc podczas podłączania.
Wtyki Integra są stosowane w prostszych, koncentrycznych kablach, natomiast Ultra w kablach symetrycznych.
Złącza XLR Atlas opierają się na tych samych zasadach, z zimno-zgrzewanymi pinami i materiałami dostosowanymi do kabla. Nic nie zostaje pozostawione przypadkowi!
Znaczenie skutecznego ekranowania
Co do ekranowania, Atlas podnosi poprzeczkę w porównaniu do innych konkurentów. Ekran musi być zawsze prawidłowo podłączony, aby spełniać swoje zadanie. Wielu producentów kabli stosuje ekran bez podłączenia go do przewodu, co powoduje, że ekran działa jak antena i wprowadza więcej zakłóceń niż gdyby go w ogóle nie było. Poziomy zakłóceń mogą być wtedy 10-100 razy większe. Atlas wybiera, by w swoich cyfrowych kablach koncentrycznych ekran był podłączony na obu końcach, albo tylko na końcu nadajnika w kablach asymetrycznych, co powoduje, że ekranowanie jest kierunkowe (zgodnie z opisem na kablu). Zapewnia to bardziej efektywną ochronę przed wszelkimi źródłami zakłóceń w domu i jest czymś, co wszystkie poważnie zaprojektowane kable niskiego poziomu powinny mieć, niezależnie od ceny. W kablu Atlas ekran zawsze składa się zarówno z folii, jak i co najmniej jednej oplotowanej osłony zewnętrznej.
Ale prawidłowe ekranowanie kabla jest stosunkowo proste. Większym wyzwaniem jest utrzymanie integralności osłony podczas zakończenia kabla do złącza. W swoich lepszych modelach Atlas wprowadził technologię nazwaną "dual drain", w skrócie "DD", która posiada podwójne zakończenia ekranu i minimalizuje uciskę osłony. Dzięki temu osiąga się 360-stopniową ochronę na całej długości, co jest często pomijane w większości standardowych kabli.
W najwyższych modelach opracowano technikę Grun, która pozwala podłączyć ekran kabla do zewnętrznego uziemienia, takiego jak obudowa elektroniki lub uziemienie gniazdka sieciowego. Oznacza to, że drobne zakłócenia na ekranie nie dostają się do płaszczyzny uziemienia urządzenia, a ekranowanie może być wykonywane całkowicie bez kompromisów.
