Wymiana głośników XC70 2004-2007

Pakiet dźwiękowy Performance

System przedni

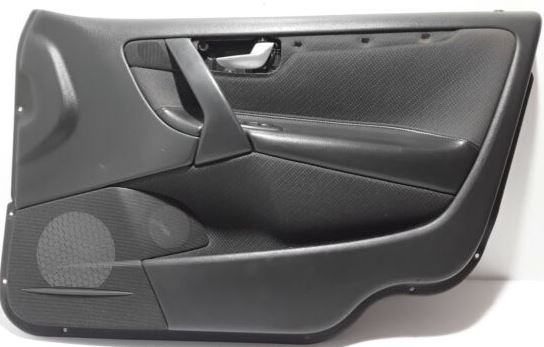

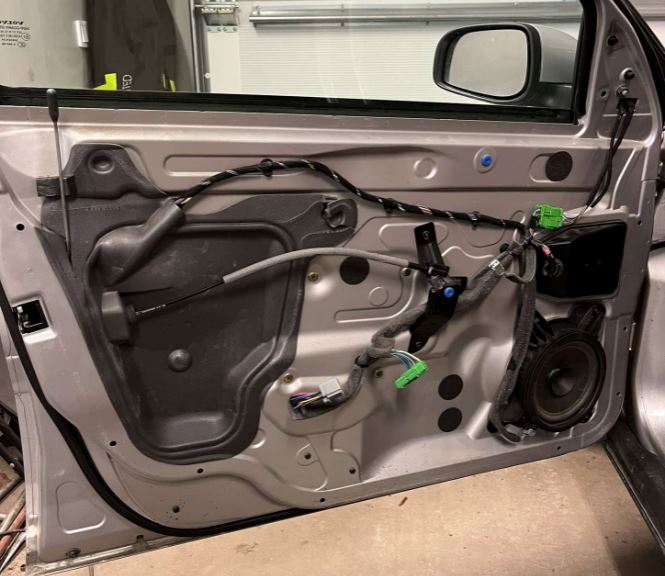

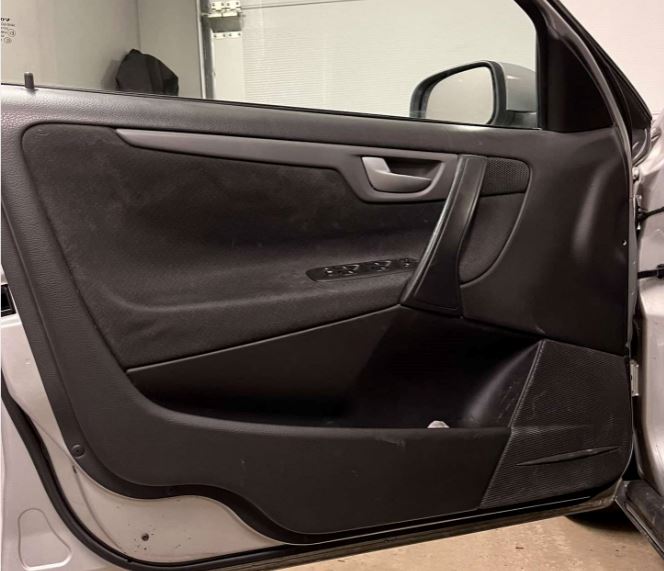

Z przodu znajdują się 6.5" głośniki średnio-niskotonowe/midbasowe w przednich drzwiach:

Mogą się również znajdować 1" tweetery przy klamce drzwi:

Zalecamy tłumienie drzwi oraz wymianę systemu przedniego na 6.5” system kit z użyciem adaptera głośnikowego.

System tylny

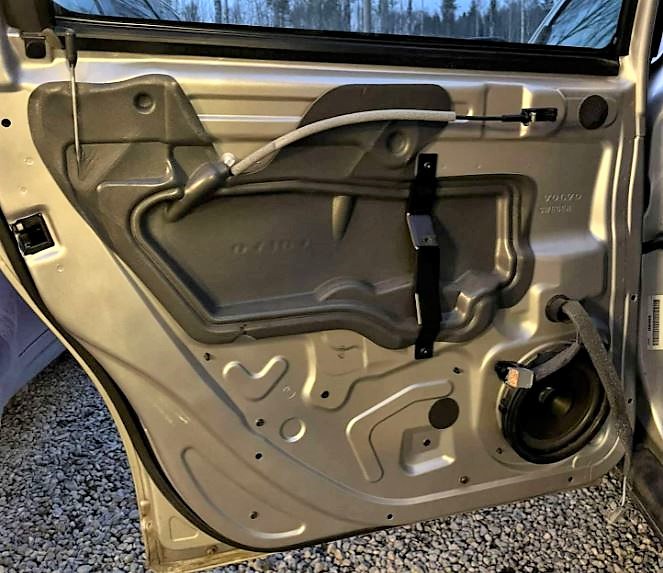

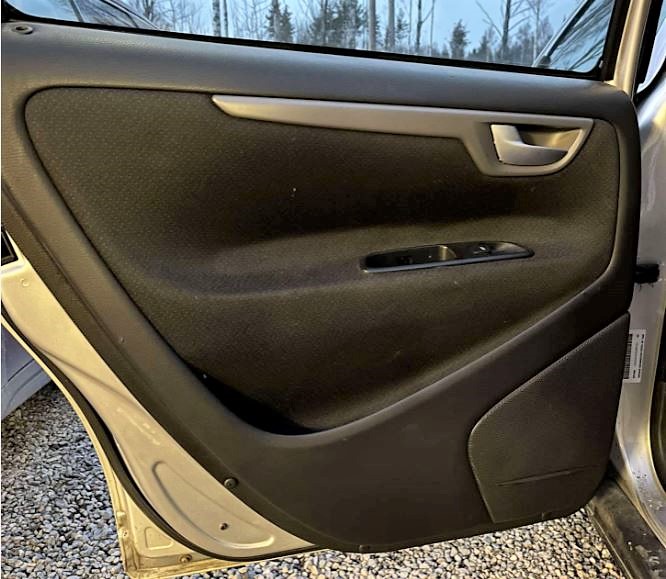

Z tyłu znajdują się 6.5” głośniki full-range w tylnych drzwiach:

Mogą się również znajdować 1” tweetery w słupkach D:

Zalecamy tłumienie drzwi, wymianę głośników drzwi na 6.5” głośniki koaksjalne z użyciem adaptera głośnikowego oraz odłączenie ewentualnych tweetów w słupkach D.

Wzmacniacz
Wszystkie głośniki są zasilane bezpośrednio z 4-wzmacniaczowych kanałów stereo HU-6XX. System przedni i tylny są pasywnie podzielone.

Pakiet dźwiękowy High Performance

System przedni

Z przodu znajdują się 6.5" głośniki średnio-niskotonowe/midbasowe w przednich drzwiach:

Są też 1" tweetery przy klamce drzwi:

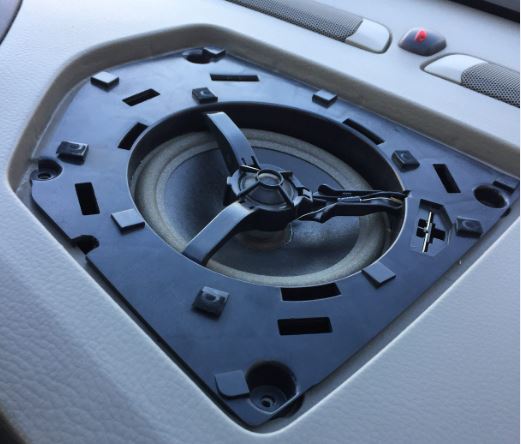

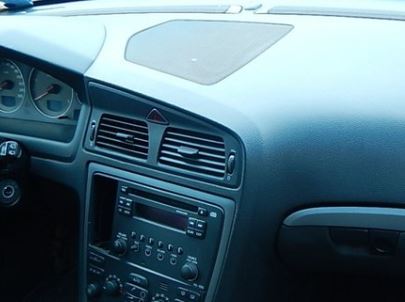

Na desce rozdzielczej może się znajdować 6.5” głośnik koaksjalny jako center. Z nawigacją jest to tweeter:

Zalecamy tłumienie drzwi oraz wymianę systemu przedniego na 6.5” system kit z użyciem adaptera głośnikowego. Ewentualny głośnik centralny może pozostać.

System tylny

Z tyłu znajdują się 6.5” głośniki full-range w tylnych drzwiach:


Są też 1” tweetery w słupkach D:

Zalecamy tłumienie drzwi, wymianę głośników drzwi na 6.5” głośniki koaksjalne z użyciem adaptera głośnikowego oraz odłączenie tweetów w słupkach D.

Subwoofer

Pakiet dźwiękowy High Performance mógł być również wyposażony fabrycznie w subwoofer pod podłogą bagażnika:

Wzmacniacz
Ewentualny głośnik centralny zasilany jest z wbudowanego wzmacniacza HU-8XX (1 kanał). Ewentualny subwoofer zasilany jest przez oddzielny wzmacniacz w bagażniku. Pozostałe głośniki są zasilane przez 4-kanałowy wzmacniacz umieszczony pod fotel pasażera:

Wzmacniacz otrzymuje analogowy sygnał niskopoziomowy z HU-6XX lub HU-8XX. Systemy przedni i tylny są pasywnie podzielone.

Pakiet dźwiękowy Premium Sound

System przedni

Z przodu znajdują się 6.5" głośniki średnio-niskotonowe/midbasowe połączone z 3” głośnikami średniotonowymi marki Dynaudio w przednich drzwiach:

Są też 1" tweetery przy klamce drzwi:

Na desce rozdzielczej znajduje się 6.5” głośnik koaksjalny jako center. Z nawigacją jest to tweeter:

Zalecamy tłumienie drzwi i wymianę systemu przedniego na 6.5” system kit z użyciem adaptera głośnikowego. Głośnik centralny może pozostać.

System tylny

Z tyłu znajdują się 6.5” głośniki średnio-niskotonowe/midbasowe marki Dynaudio w tylnych drzwiach:

Są też 1” tweetery w słupkach D:

Zalecamy tłumienie drzwi, wymianę głośników drzwi na 6.5” głośniki koaksjalne z użyciem adaptera głośnikowego i odłączenie tweetów w słupkach D.

Subwoofer

Pakiet dźwiękowy Premium Sound mógł być również wyposażony fabrycznie w subwoofer pod podłogą bagażnika:

Wzmacniacz
Głośnik centralny zasilany jest z wbudowanego wzmacniacza HU-8XX (1 kanał). Ewentualny subwoofer zasilany jest przez oddzielny wzmacniacz w bagażniku. Pozostałe głośniki są zasilane przez 4-kanałowy wzmacniacz umieszczony pod fotel pasażera:

Wzmacniacz otrzymuje analogowy sygnał niskopoziomowy z HU-8XX. Systemy przedni i tylny są pasywnie podzielone.
