Wymiana radia XC70 2012-2016

Pakiet dźwiękowy Performance

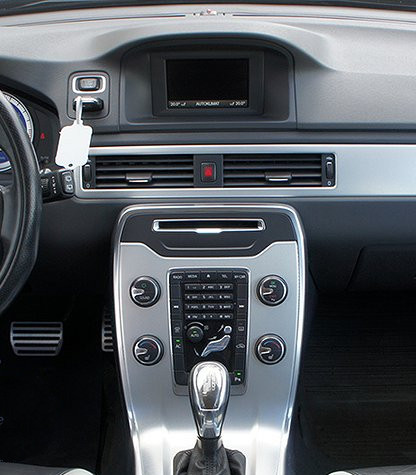

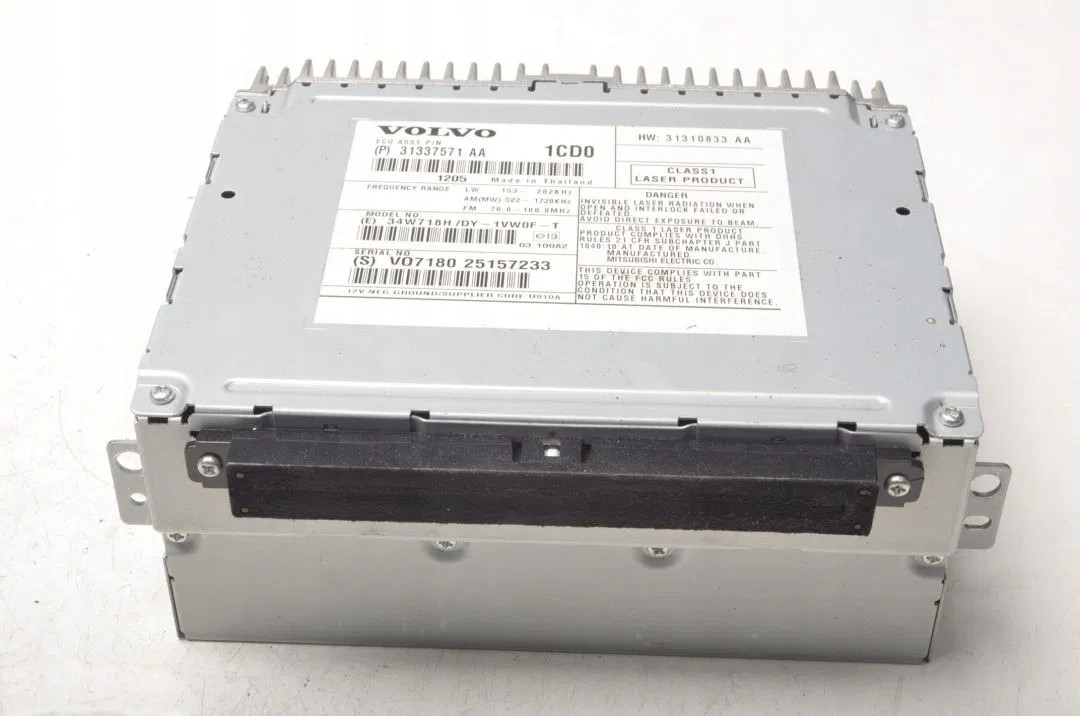

XC70 z lat 2012-2016 z najniższym pakietem dźwiękowym był dostarczany z ekranem 5" oraz specjalnym radiem z wbudowanym wzmacniaczem:

A – złącze antenowe (Podwójny Fakra)
B – złącze głośnikowe
C – złącze zasilania/CAN-BUS
D – złącze światłowodowe (MOST25)

Aby wymienić radio potrzebne jest:

Zestaw instalacyjny: 2-DIN (system pasywny)

lub

Okablowanie: Adapter info (system pasywny)
Adapter antenowy: Podwójny Fakra-DIN (aktywny)
Ramka montażowa: 2-DIN

UWAGA! Przycisk MY CAR działa dalej jak wcześniej dzięki adapterowi info, menu nawigowane jest przyciskami na kierownicy. Wymaga to radio z wejściem do kamery cofania.

Pakiet dźwiękowy High Performance/Premium Sound

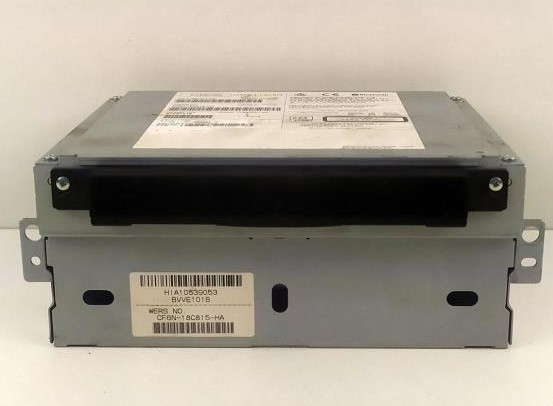

XC70 z lat 2012-2016 z pakietem High Performance i Premium Sound był dostarczany z innym radiem bez wbudowanego wzmacniacza.

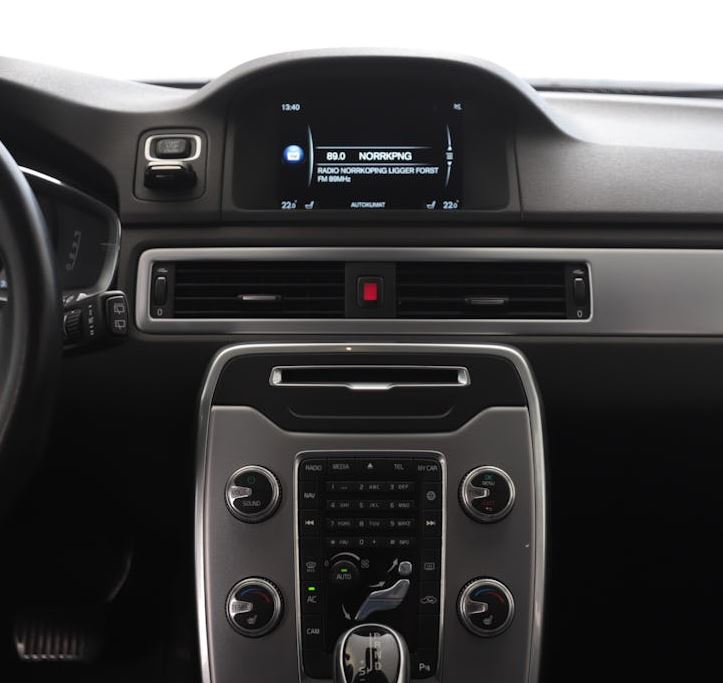

W zwykłym pakiecie High Performance ekran miał 5", a w pakiecie High Performance Multimedia ekran miał 7":

A – wyjście wideo do ekranów w zagłówkach (Fakra)
B – złącze zasilania/CAN-BUS
C – wejście USB
D – złącze światłowodowe (MOST25)
E – wejście/wyjście wideo (JAE, LVDS do ekranu, kamera cofania itp.)
F – złącze antenowe (Podwójny Fakra)
G – złącze anteny GPS (Fakra)

Aby wymienić radio potrzebne jest:

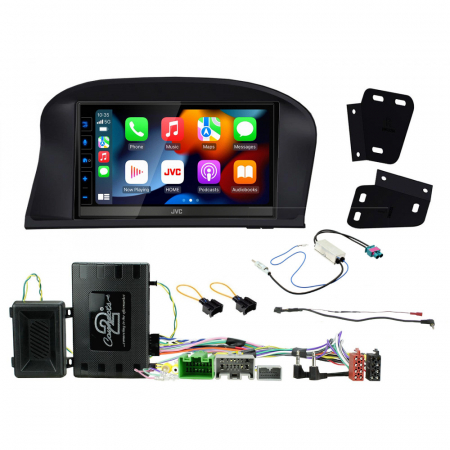

Zestaw instalacyjny: 2-DIN (system aktywny)
UWAGA! Ten zestaw omija oryginalny wzmacniacz końcowy w samochodzie i głośniki są zasilane przez wbudowany wzmacniacz radia. Jeżeli samochód jest wyposażony w głośnik centralny, po wymianie przestanie on działać.

lub

Okablowanie: Adapter info (system aktywny)
Adapter antenowy: Podwójny Fakra-DIN (aktywny)
Ramka montażowa: 2-DIN

UWAGA! Przycisk MY CAR działa dalej jak wcześniej dzięki adapterowi info, menu nawigowane jest przyciskami na kierownicy. Wymaga to radio z wejściem do kamery cofania.
