Dayton Audio DATS LA to narzędzie dla projektantów i deweloperów, którzy potrzebują czegoś więcej niż tradycyjne pomiary T/S i impedancji. Dzięki zintegrowanemu wzmacniaczowi o mocy 100 watów, opatentowanej analizie DC-bias oraz kompletnemu systemowi pomiarowemu do wszystkich rodzajów parametrów, DATS LA zapewnia unikalny wgląd w rzeczywiste zachowanie przetwornika pod obciążeniem.

• Opatentowana metoda DC-bias ujawniająca symetrię Bl i Kms
• Zintegrowany wzmacniacz AC/DC o mocy 100 watów
• Pomiary małych i dużych parametrów T/S
• Analiza siły silnika, symetrii i zawieszenia
• Przebieg impedancji dla obudów i strojenia
• Krzywe Bl(x), Kms(x) i Le(x)
• Zaawansowane pomiary LCR
• Oscyloskop i generator tonów
• Połączenie USB z komputerem
• Solidna, przenośna konstrukcja

Uwaga! Aby uzyskać dokładne wyniki, obowiązują te same zasady co przy tradycyjnych narzędziach pomiarowych, ale z większą precyzją:

• Nie zatykaj otworów wentylacyjnych magnesu w przetworniku, wpływa to na zachowanie zawieszenia.
• Podczas pomiaru Vas i Mms wymagany jest znany ciężar testowy na membranie lub zamknięta skrzynia testowa. Większe membrany i sztywniejsze zawieszenia wymagają większego ciężaru.
• DATS LA pracuje na wyższych poziomach testowych niż DATS V3. Upewnij się, że przetwornik jest dobrze zamocowany podczas używania większej mocy.
• Pomiary DC-bias powinny być wykonywane w cichym środowisku bez przepływu powietrza, ponieważ wychylenia membrany przy niskich częstotliwościach są wrażliwe na zakłócenia.

Szybki start

• Pobierz oprogramowanie (Windows):
  Kliknij tutaj, aby pobrać
• Zainstaluj i podłącz DATS LA kablem USB-B do komputera.
• Uruchom oprogramowanie.
• Przejdź do „Impedance Analyzer” i wykonaj kalibrację przewodów testowych, łącząc końcówki i potwierdzając.
• Następnie wykonaj kalibrację impedancji względem wbudowanych terminali.
• Podłącz zaciski do przetwornika i rozpocznij pomiary.

Oprogramowanie wyświetla krzywe impedancji w czasie rzeczywistym i automatycznie wyodrębnia odpowiednie parametry.

DC-bias: ujawnia rzeczywiste zachowanie silnika i zawieszenia

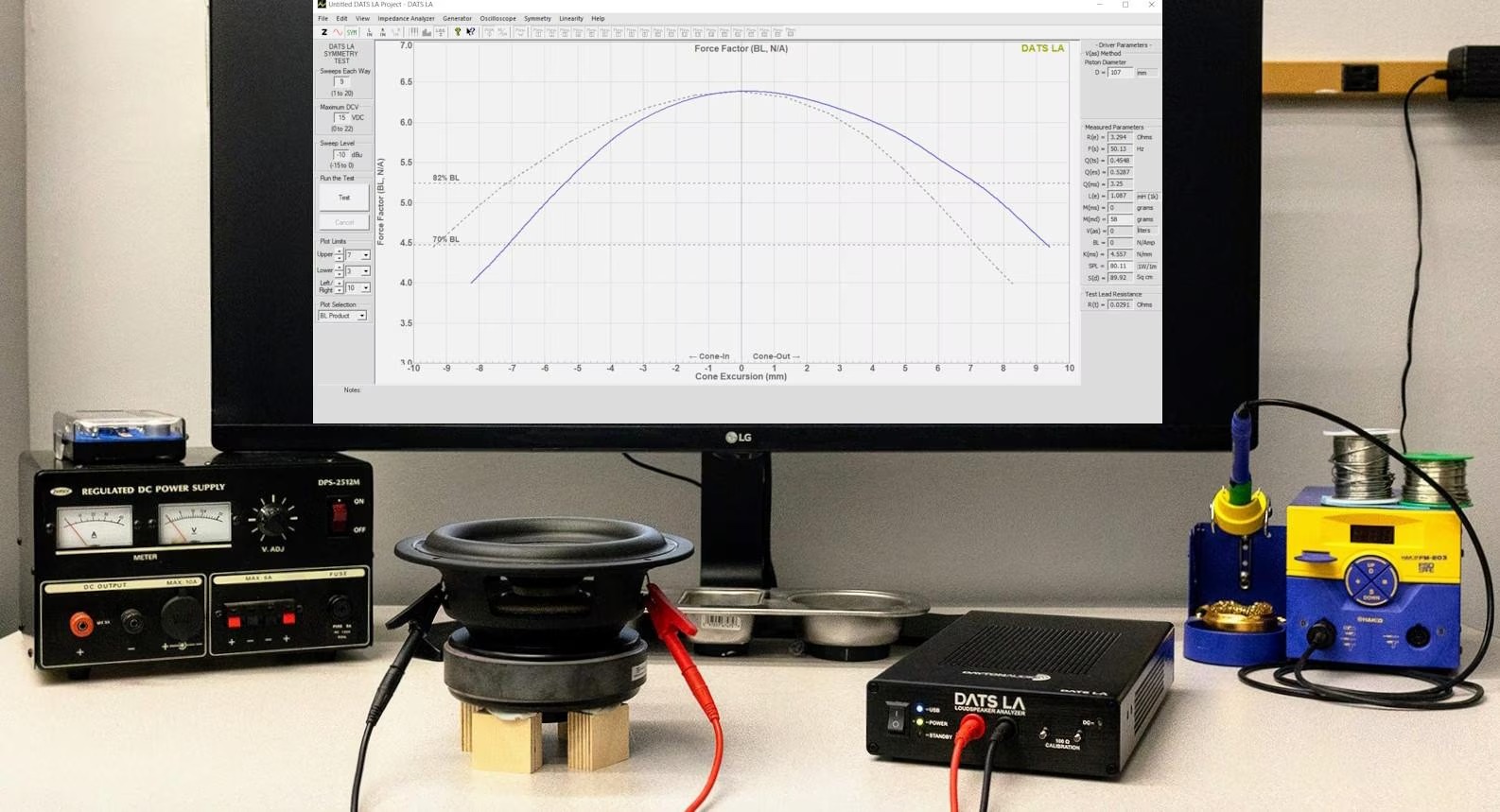

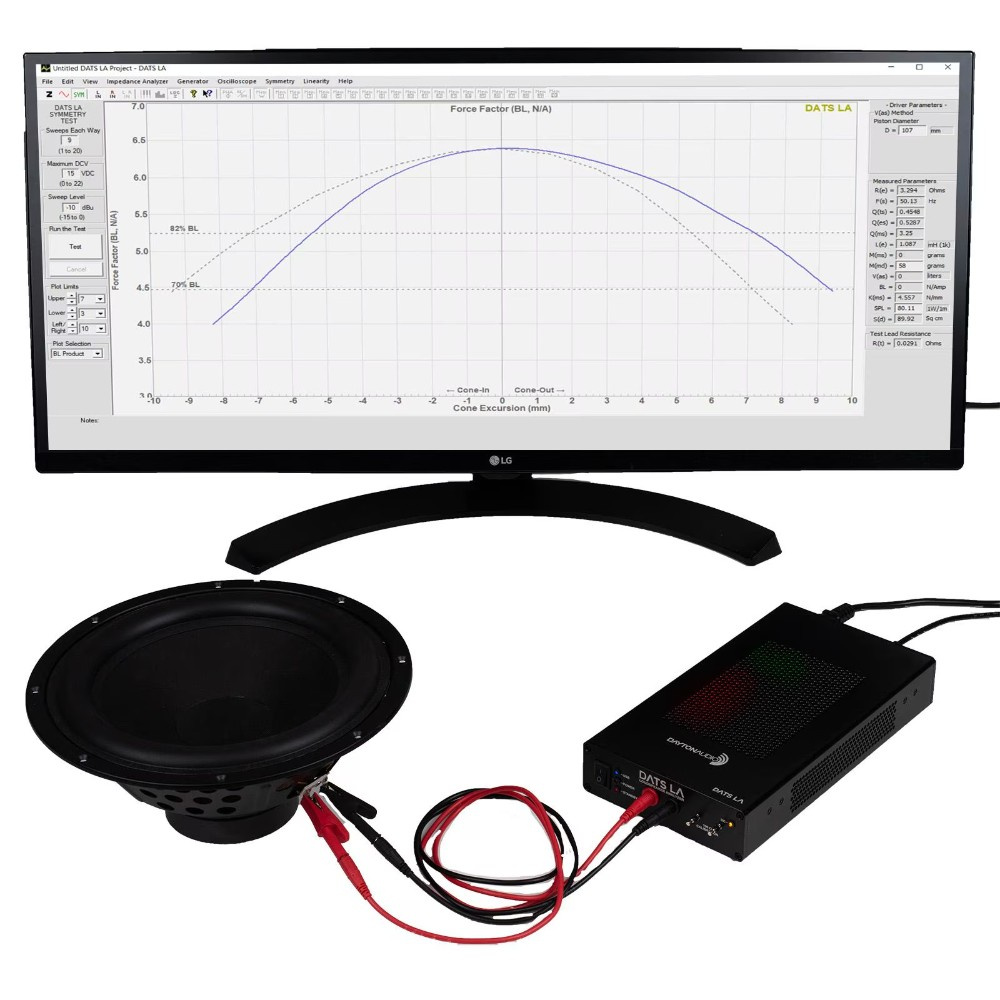

Standardowe pomiary pokazują dane przetwornika przy małych sygnałach, ale w rzeczywistości siła silnika (Bl), compliance (Kms) oraz indukcyjność (Le) zmieniają się, gdy membrana się przesuwa. Tu DATS LA jest unikalny. Opatentowana technika (patent USA #11,272,301) wykorzystuje kontrolowane impulsy offsetu DC, by ustawić cewkę drgającą w różnych pozycjach przed wykonaniem pomiaru przebiegu impedancji. Dzięki temu uzyskujesz:

• Bl(x) - siła silnika w całym zakresie ruchu
• Kms(x) - sztywność zawieszenia w całym zakresie ruchu
• Le(x) - indukcyjność i jej zmienność względem wychylenia

Krzywe jasno pokazują asymetrie, błędy konstrukcyjne, ograniczenia mechaniczne oraz straty silnika, które są niezwykle trudne do analizy za pomocą zwykłego DATS V3.

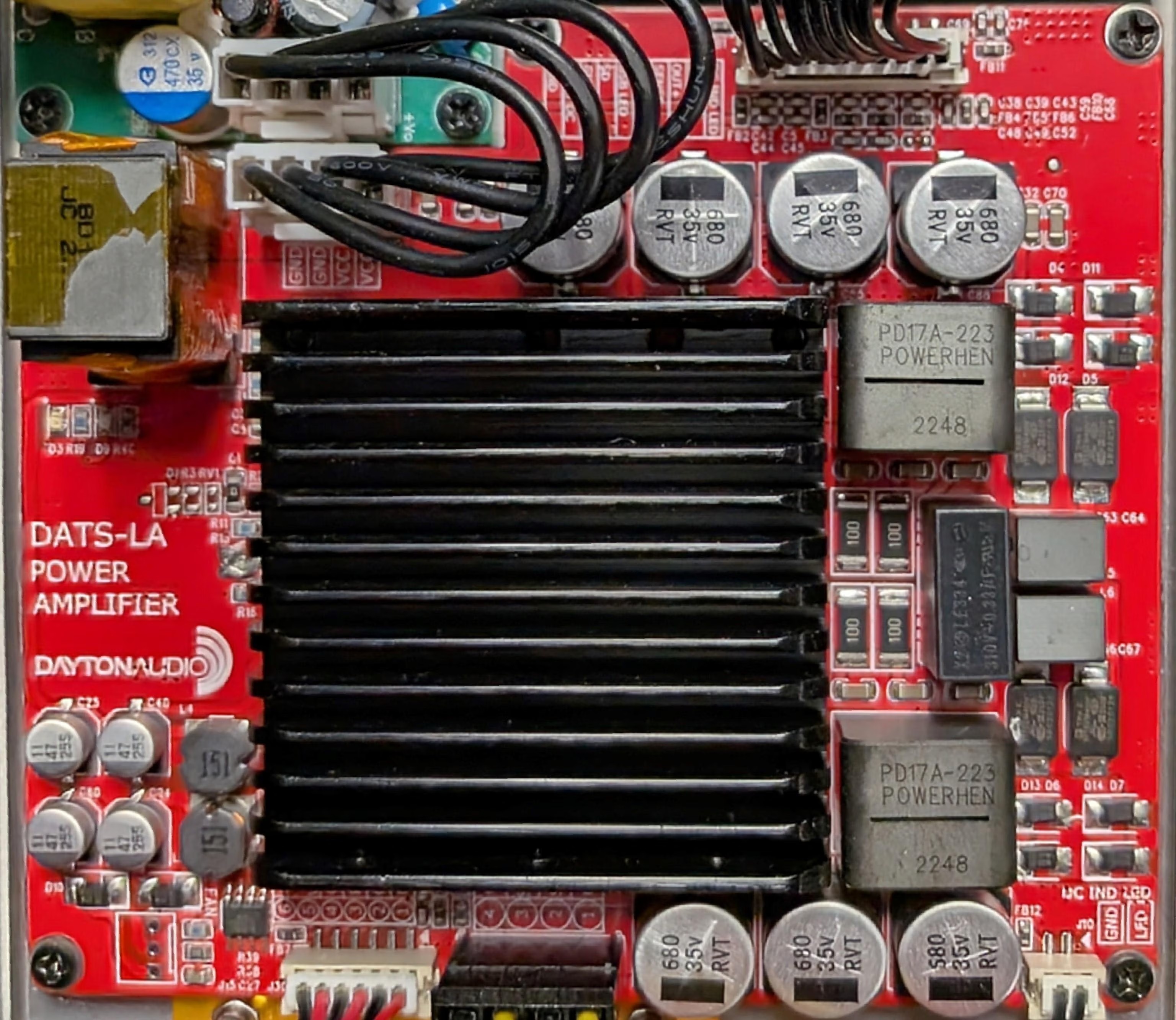

Wzmacniacz 100 W dla dużych sygnałów
DATS LA nie tylko mierzy przetworniki na "laboratoryjne" poziomy sygnału jak DATS V3, ale może je napędzać do 100 watów, co pozwala zobaczyć:

• straty silnika przy dużych wychyleniach
• modulację strumienia magnetycznego
• kompresję termiczną
• zmianę Re podczas nagrzewania cewki
• jak parametry T/S zmieniają się przy wyższych poziomach sygnału

To jest krytyczne dla modelowania rzeczywistego zachowania, szczególnie w przypadku większych głośników basowych i PA.

Parametry T/S - małe i duże sygnały

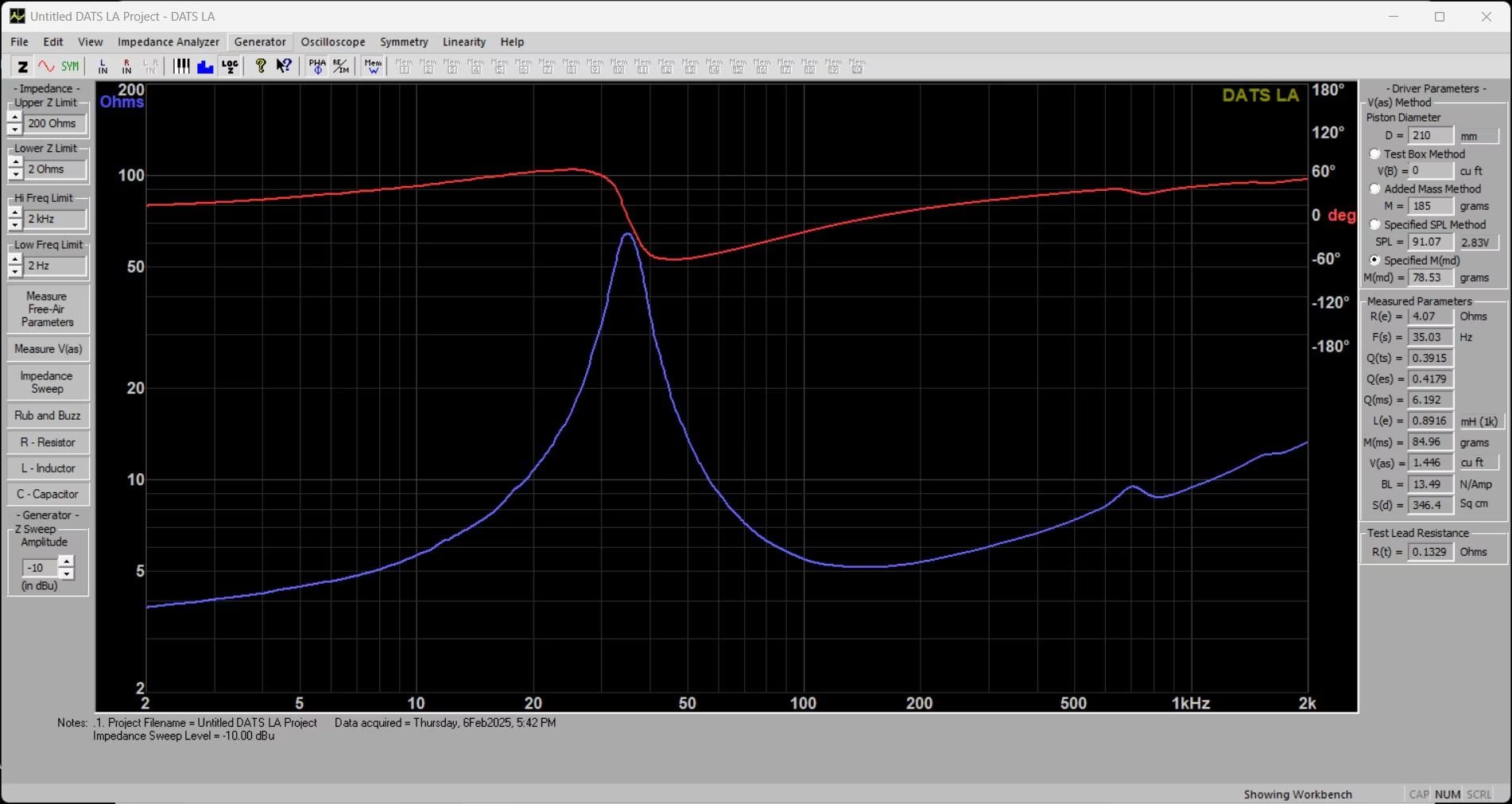

Parametry małe:
Wybierz „Measure Free-Air Parameters” aby zobaczyć Fs, Qts, Qes, Qms, Le i krzywą impedancji.
Dodaj obciążenie lub użyj skrzyni testowej i wybierz „Measure Vas” aby uzyskać Vas i Mms.

Parametry duże:
Zwiększ poziom wyjściowy i zmierz ponownie. Program pokaże, jak parametry zmieniają się przy wyższym napięciu.

Strojenia i parametry skrzyń
Dzięki pomiarowi impedancji w zamontowanej obudowie zobaczysz:

• częstotliwość strojenia w obudowie z portem
• wartość Q w obudowie zamkniętej
• przecieki lub utraty szczelności
• przesunięte rezonanse wskazujące problemy konstrukcyjne

Wskazówka! Strojenie znajduje się w dolinie impedancji pomiędzy dwoma szczytami w obudowie z portem. Jeśli masz kilka strojeni, zasada jest taka sama, a strojenia znajdują się między dwoma szczytami.

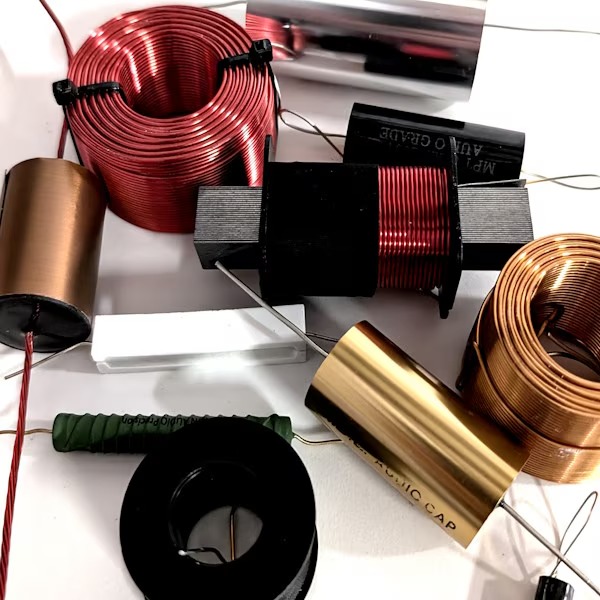

Wysokoprecyzyjny miernik LCR
DATS LA działa również jako zaawansowany miernik komponentów:

• Induktory (cewki) od 0,05 mH do 100 mH (wraz z rezystancją DC)
• Kondensatory od 0,002 µF do 10 000 µF (ESR, Q, kąt strat)
• Oporniki od 0,002 ohm do 10 000 ohm

Idealny do pomiarów komponentów filtrów i sieci pasywnych.

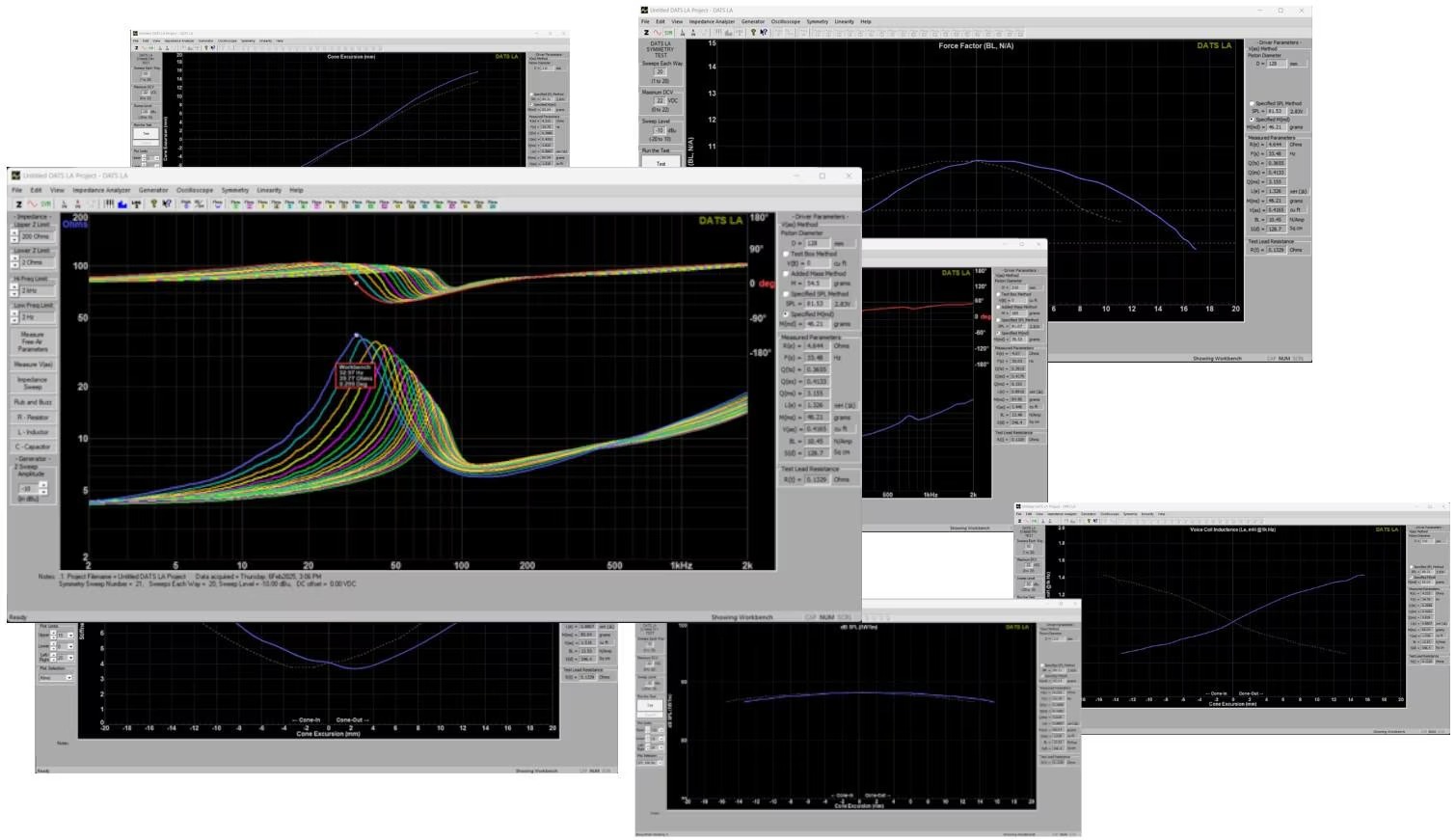

Więcej niż tylko wykresy
Oprogramowanie towarzyszące DATS-LA oferuje:

• Bl(x), Kms(x), Le(x) z odwróconą krzywą referencyjną
• Tryb oscyloskopu z dwoma śladami
• Generator tonów z dowolnym kształtem fali
• Pomiar parametrów Wrighta
• Eksport do symulacji
• Szybką kalibrację i zapisywanie projektów

DATS LA w porównaniu do DATS V3:

Specyfikacje
Moc maksymalna: 100 W RMS przy 4 omach
Pasmo przenoszenia: 0,1 Hz do 20 kHz

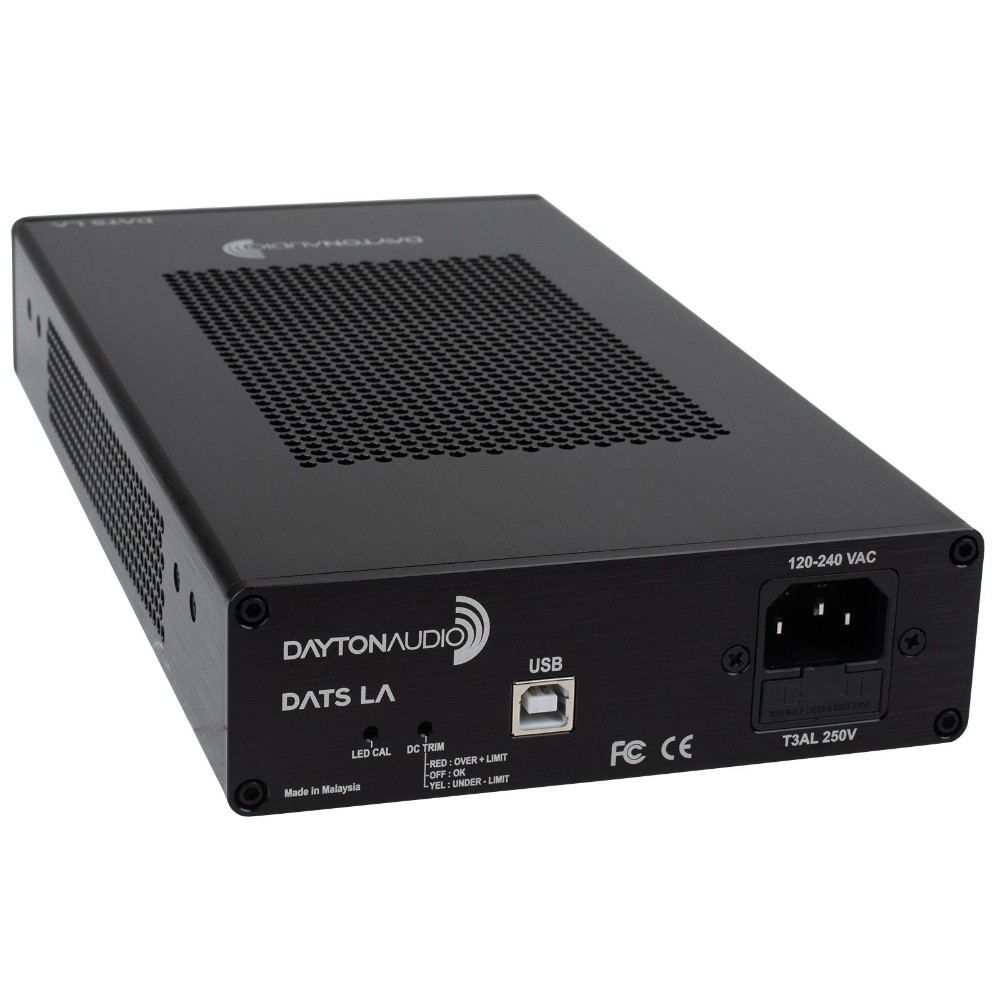

Połączenie danych USB-B

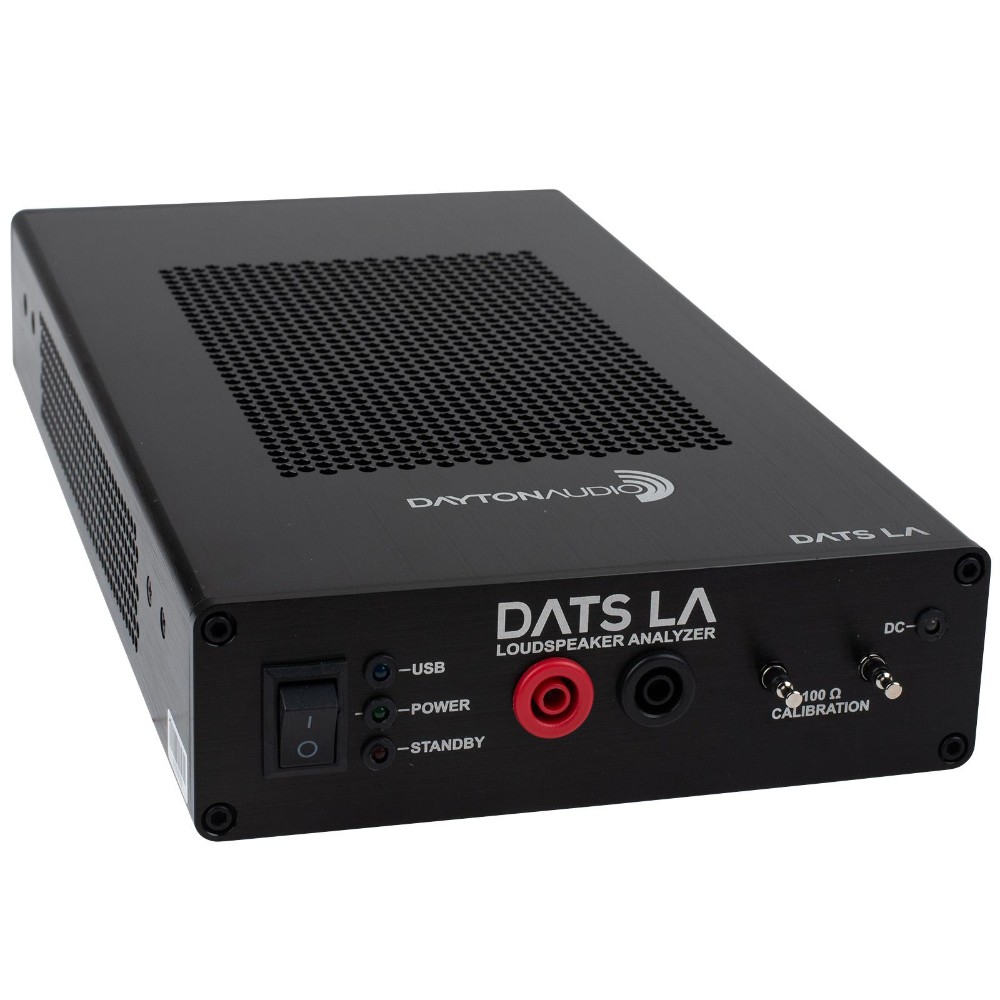

Izolowane gniazda na bananowe wtyki
Napięcie zasilania: 120–240 V AC
Pobór mocy: 100 W
Wymiary: 46 x 145 x 274 mm
Waga: 1,7 kg

Link do oprogramowania (tylko Windows)
Link do szybkiego przewodnika
Link do patentu
