Keramiczna kopułka o wysokiej rozdzielczości

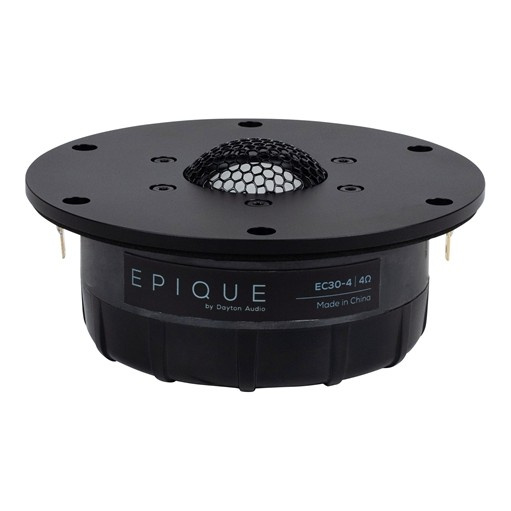

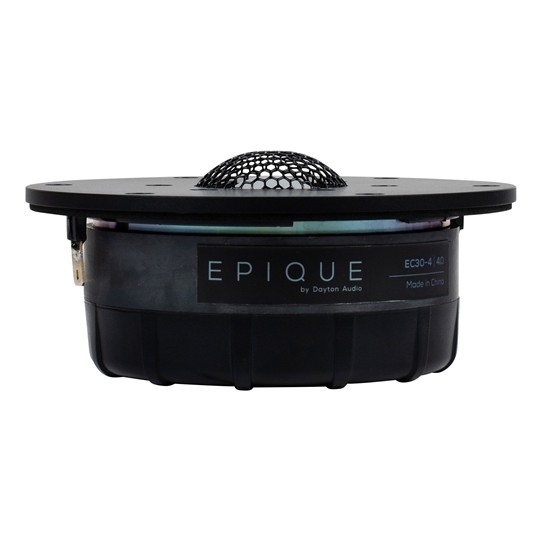

Dayton Audio Epique EC30-4 to 30 mm tweeter do zaawansowanych konstrukcji głośnikowych, zbudowany wokół aluminiowej kopułki z ceramiczną powłoką naniesioną metodą osadzania z fazy gazowej. Sztywna i lekka kopułka została zaprojektowana tak, aby pracować w kontrolowany sposób daleko w górnym zakresie częstotliwości i współpracuje z cewką na karkasie Kapton, miedzianym kapturkiem oraz starannie tłumioną komorą tylną. Dzięki impedancji 4 ohm, czułości 92 dB i obciążalności 80 W RMS, EC30-4 sprawdzi się zarówno w wysokiej klasy kolumnach hi-fi, monitorach studyjnych, jak i własnych konstrukcjach.

• 30 mm aluminiowa kopułka z ceramiczną powłoką powierzchniową
• Pasmo przenoszenia: 1.5–40 kHz
• Czułość: 92 dB przy 2.83 V/1 m
• Impedancja: 4 ohm
• Obciążalność: 80 W RMS, 160 W max
• Karkas cewki Kapton i miedziany kapturek dla niskiej indukcyjności
• Tłumiona komora tylna dla ograniczenia rezonansów wewnętrznych
• Silny układ magnetyczny ferrytowy
• Przedni panel aluminiowy z metalową kratką ochronną

Sztywna i lekka kopułka

EC30-4 wykorzystuje 30 mm aluminiową kopułkę wzmocnioną cienką warstwą materiału ceramicznego poprzez osadzanie z fazy gazowej. Celem jest zwiększenie sztywności bez dodawania zbędnej masy, co pomaga membranie pracować bardziej tłokowo w całym użytecznym zakresie częstotliwości. Rezonanse rozpadu są dzięki temu przesunięte wyżej, a tweeter zachowuje dobrą kontrolę i detaliczność w zakresie słyszalnym.

Kontrolowana fala tylna

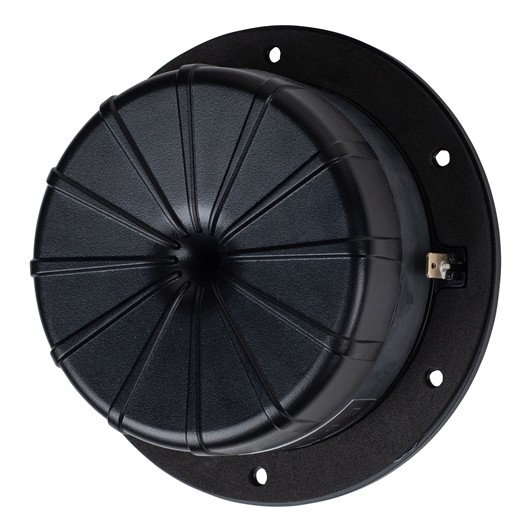

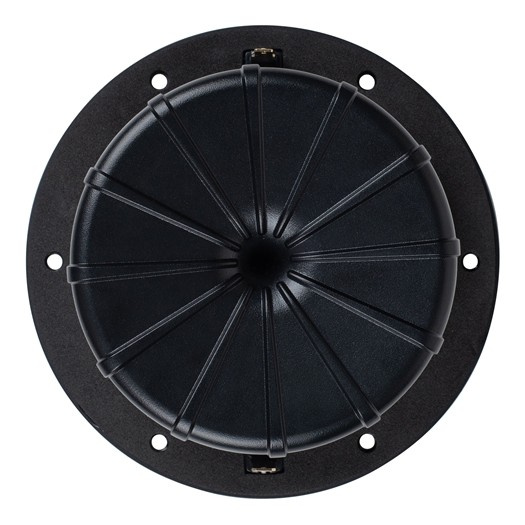

Za kopułką znajduje się ukształtowana tylna płyta oraz materiał tłumiący, które przejmują energię dźwięku skierowaną do tyłu i zmniejszają ryzyko rezonansów wewnętrznych. Miedziany kapturek pomaga obniżyć indukcyjność i zniekształcenia, a cewka korzysta z lekkiego karkasu Kapton. W połączeniu z dużym układem magnetycznym Y35 ferryt otrzymujemy konstrukcję o dobrej czułości i wysokiej obciążalności.

Stworzony do własnych konstrukcji

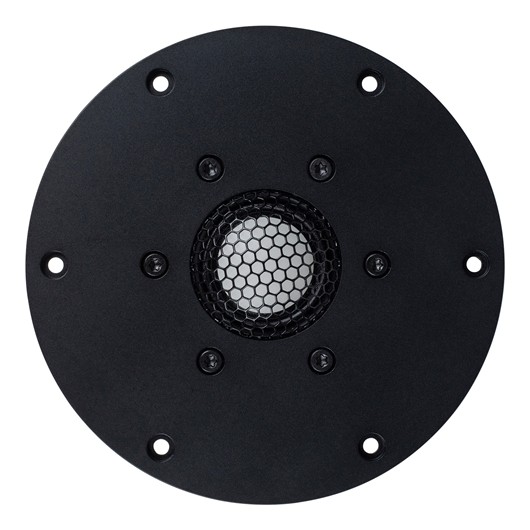

Aluminiowy przedni panel o grubości 3.6 mm zapewnia stabilną powierzchnię montażową, a kratka ochronna o strukturze plastra miodu chroni kopułkę, nie czyniąc konstrukcji niepotrzebnie masywną. Przy określonym zakresie pracy od 1.5 kHz do 40 kHz oraz częstotliwości rezonansowej około 700 Hz istnieją dobre możliwości integracji EC30-4 zarówno w systemach dwudrożnych, jak i wielodrożnych, pod warunkiem dobrania zwrotnicy do konkretnej konstrukcji i oczekiwanego poziomu głośności.

Parametry

Rezystancja DC, Re: 4.03 ohm
Częstotliwość rezonansowa, Fs: 700 Hz
Dobroć mechaniczna, Qms: 3.376
Dobroć elektryczna, Qes: 1.163
Dobroć całkowita, Qts: 0.8651

Specyfikacje

Typ: Tweeter
Membrana: 30 mm aluminiowa kopułka z ceramiczną powłoką
Impedancja: 4 ohm
Czułość: 92 dB przy 2.83 V/1 m
Pasmo przenoszenia: 1.5–40 kHz
Obciążalność: 80 W RMS, 160 W max
Cewka: 30 mm
Materiał cewki: Miedź
Karkas cewki: Kapton/poliimid
Zawieszenie: Obróbka tekstylna
Magnes: Ferryt
Panel przedni: Odlewane aluminium
Średnica zewnętrzna: 129.7 mm
Głębokość montażowa: 48.9 mm
Otwór montażowy: 101.8 mm
