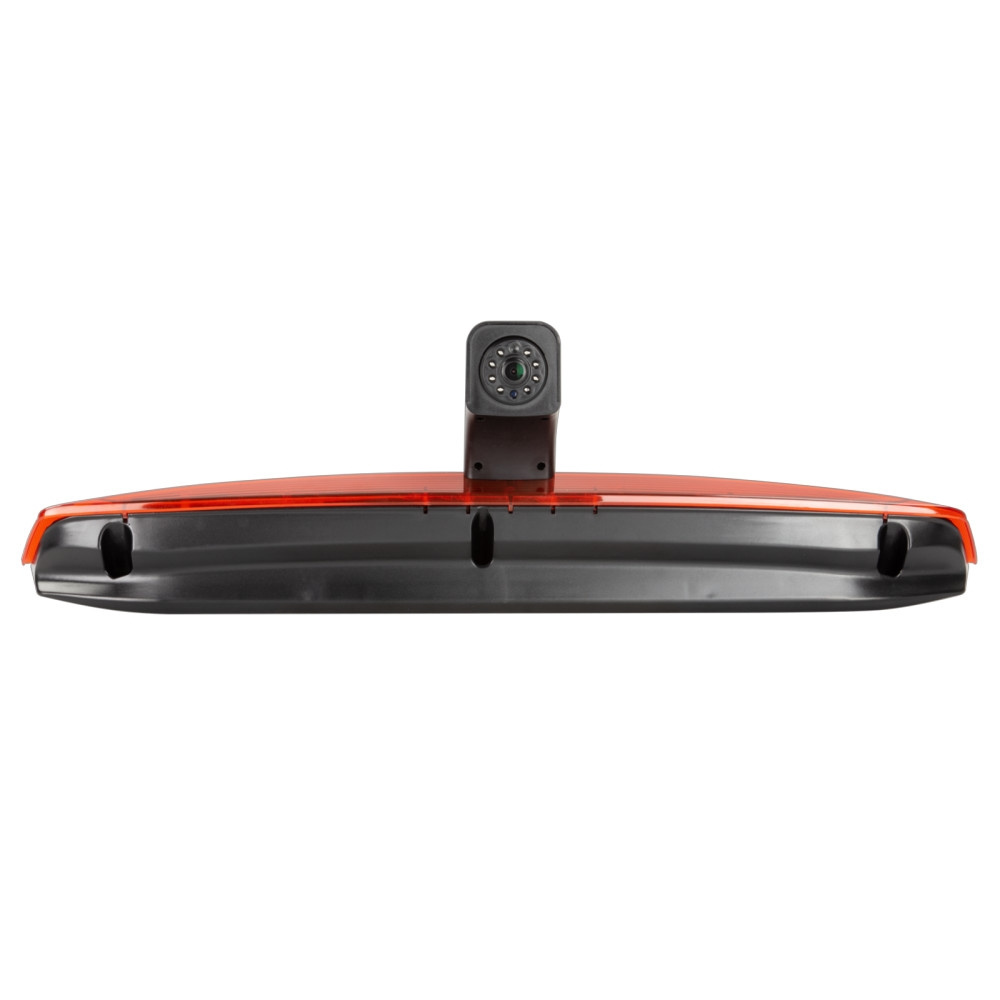

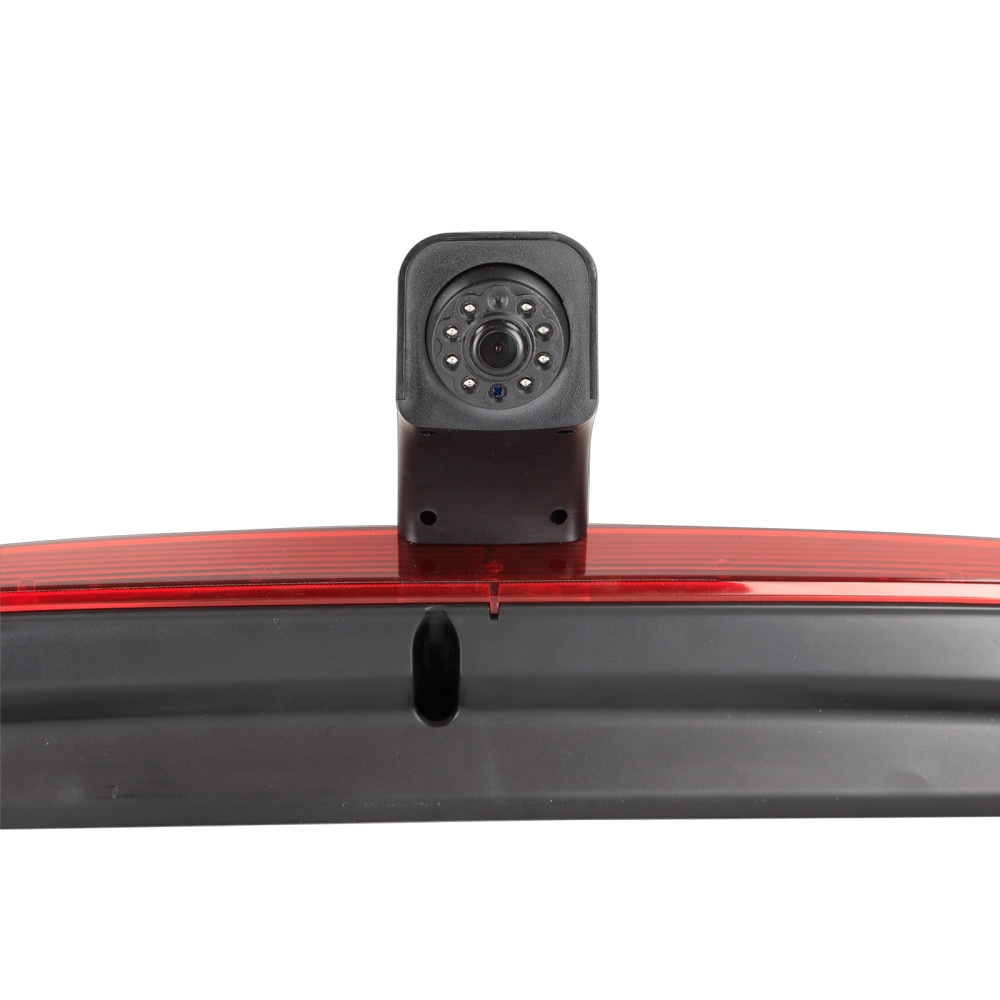

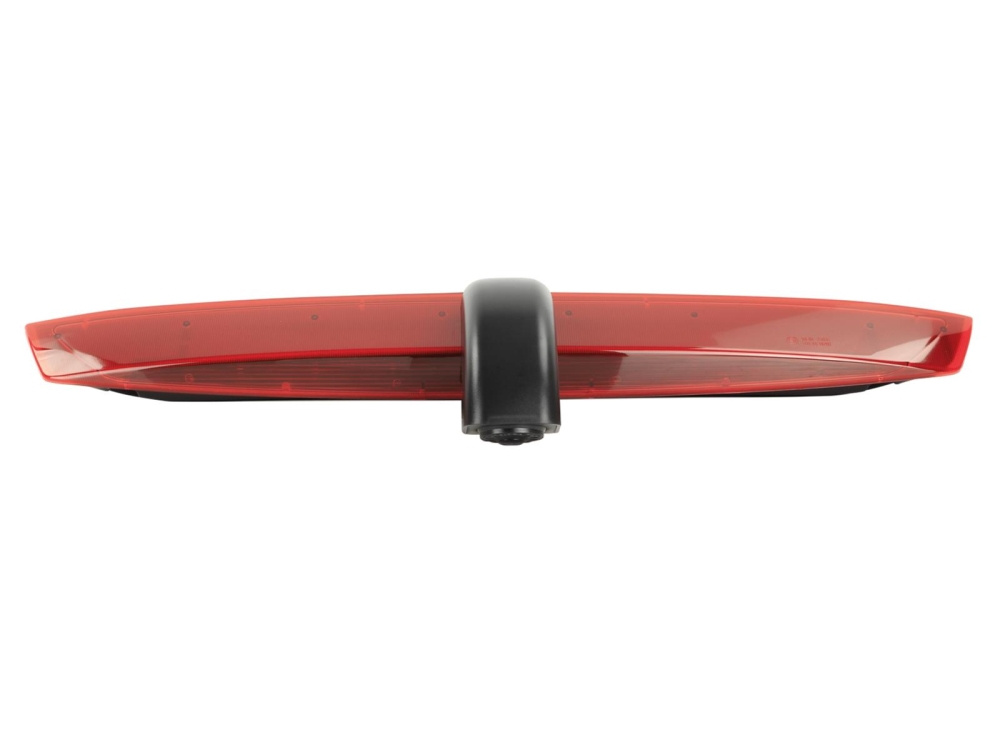

ACV 771000-6074 to kamera cofania przeznaczona do Mercedes Benz Vito (W447) z podwójnymi drzwiami tylnymi, wyprodukowana w latach 06/2014–2023. Produkt zaprojektowano jako zamiennik trzeciego światła hamowania OEM i oferuje linie pomocnicze oraz regulowany kąt widzenia.
- Przystosowana do ciągłej pracy.
- Na miejscu instalacji można dostosować kąt widzenia oraz ustawienie kamery za pomocą monitora testowego przed montażem.
- Napięcie pracy: +12V.
- Zawiera przewód przyłączeniowy o długości 1 m z 4-pinowym złączem systemowym ACV.
- Klasa szczelności IP68, odporna na trudne warunki pogodowe.

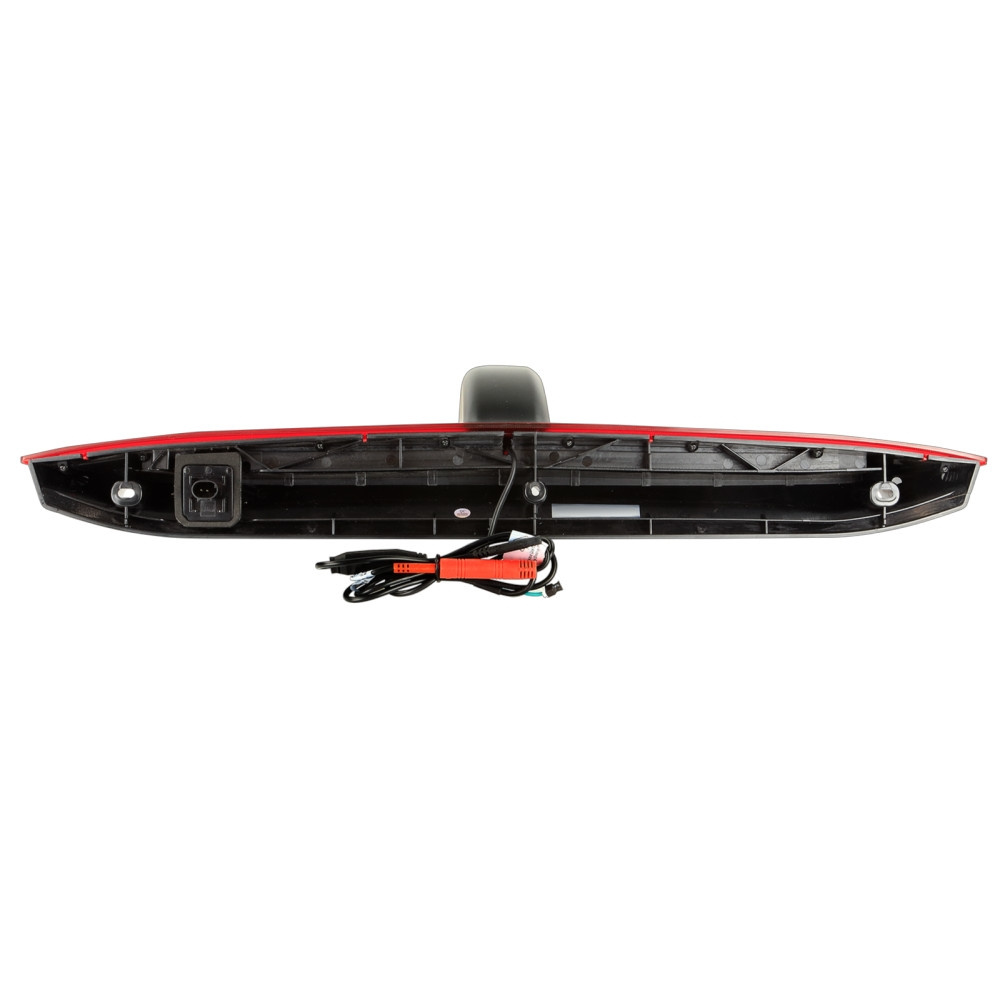

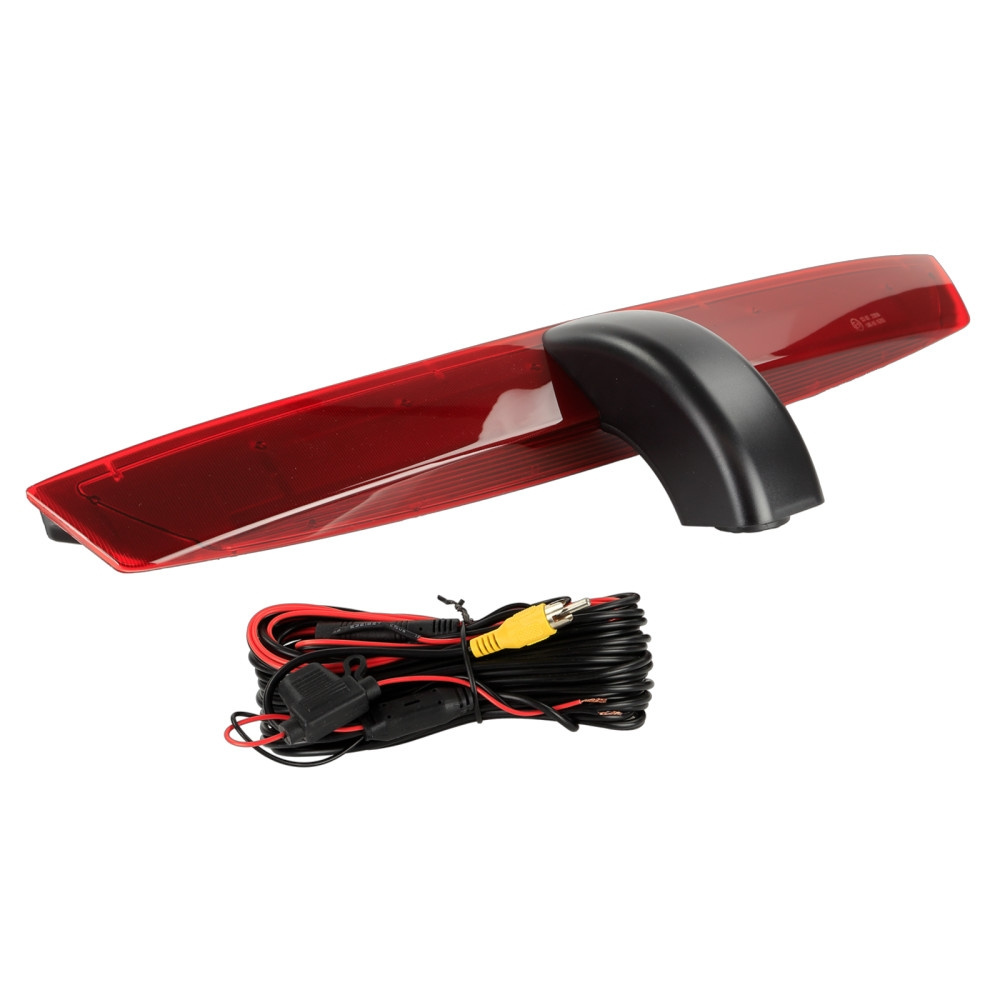

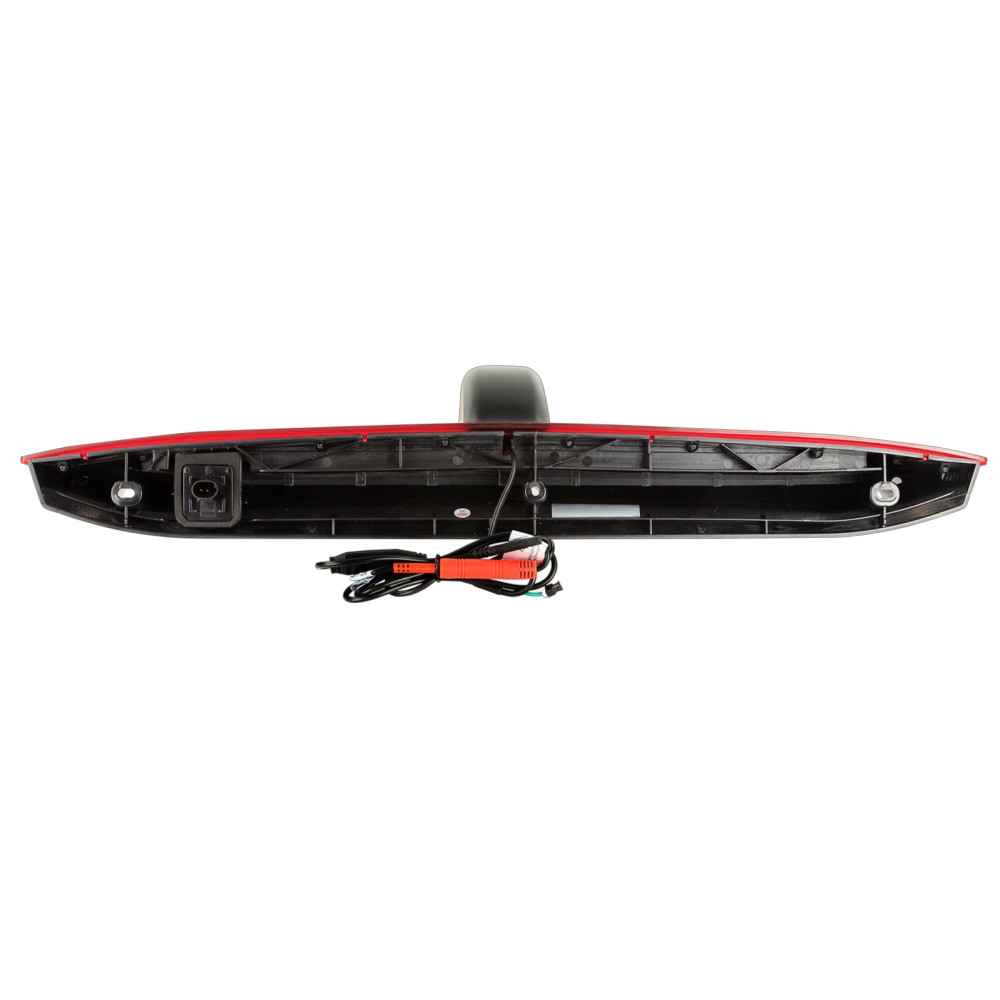

Ta kamera ma obudowę z tworzywa sztucznego i jest dostępna w kolorach czarnym i czerwonym. Linie pomocnicze można włączyć lub wyłączyć za pomocą przeskoku, a kąt widzenia można regulować dla różnych wymagań montażowych. Kamera posiada przetwornik obrazu CMOS 1/3" i korzysta z systemu TV NTSC. Dzięki efektywnym pikselom 976 x 592 i rozdzielczości 600 linii TV zapewnia wyraźny i czytelny obraz. Kąt obiektywu wynosi 160° w przekątnej, z kątem widzenia poziomego 115° oraz pionowego 75°. Kamera jest przystosowana do pracy w temperaturach od -30°C do 75°C oraz do przechowywania w temperaturach od -40°C do 80°C. Wymiary dopasowano do oryginalnego trzeciego światła hamowania, które zastępuje. Instrukcje podłączenia: - Czerwony kabel: zasilanie +12V. - Czarny kabel: bezpośrednie uziemienie do karoserii pojazdu. - Żółty kabel RCA: połączenie wideo. - Zielony jumper: włączenie/wyłączenie linii pomocniczych. Przy instalacji kamery cofania należy upewnić się, że trzecie światło hamowania jest poprawnie podłączone, by uniknąć komunikatów o błędach. Jeśli na wyświetlaczu informacyjnym pojawi się błąd, można podłączyć lampę OEM równolegle lub zastosować rezystor obciążeniowy (10 kOhm, min. 5 W) symulujący lampę OEM.
Pasuje do
Mercedes Benz Vito (W447) 06/2014 - 2023
Specyfikacje
Przetwornik obrazu: 1/3" CMOS
System TV: NTSC
Efektywne piksele: 976 x 592
Obiektyw: 1,9mm / F 2.0
Rozdzielczość: 600 linii TV
Kąt obiektywu diagonalny: 160° + 5°
Kąt widzenia: poziomy 115°, pionowy 75° + 5°
Klasa IP: IP68
Złącze: 4-pinowe złącze systemowe ACV (m) Ø5,2 mm
Napięcie pracy: +12V DC
Zasilanie: +12V DC
Temperatura pracy: -30°C - 75°C
Temperatura przechowywania: -40°C - 80°C
Wymiary: dopasowane do 3. światła hamowania OEM
Przewód przy kamerze: 1m +/- 4-pinowe złącze systemowe ACV (m) Ø5,2mm
Kabel połączeniowy: 20cm +/- 4-pinowe złącze systemowe ACV (f) Ø10mm / 4-pinowe złącze systemowe ACV (m) Ø5,2mm
