Mała membrana, wielkie ambicje

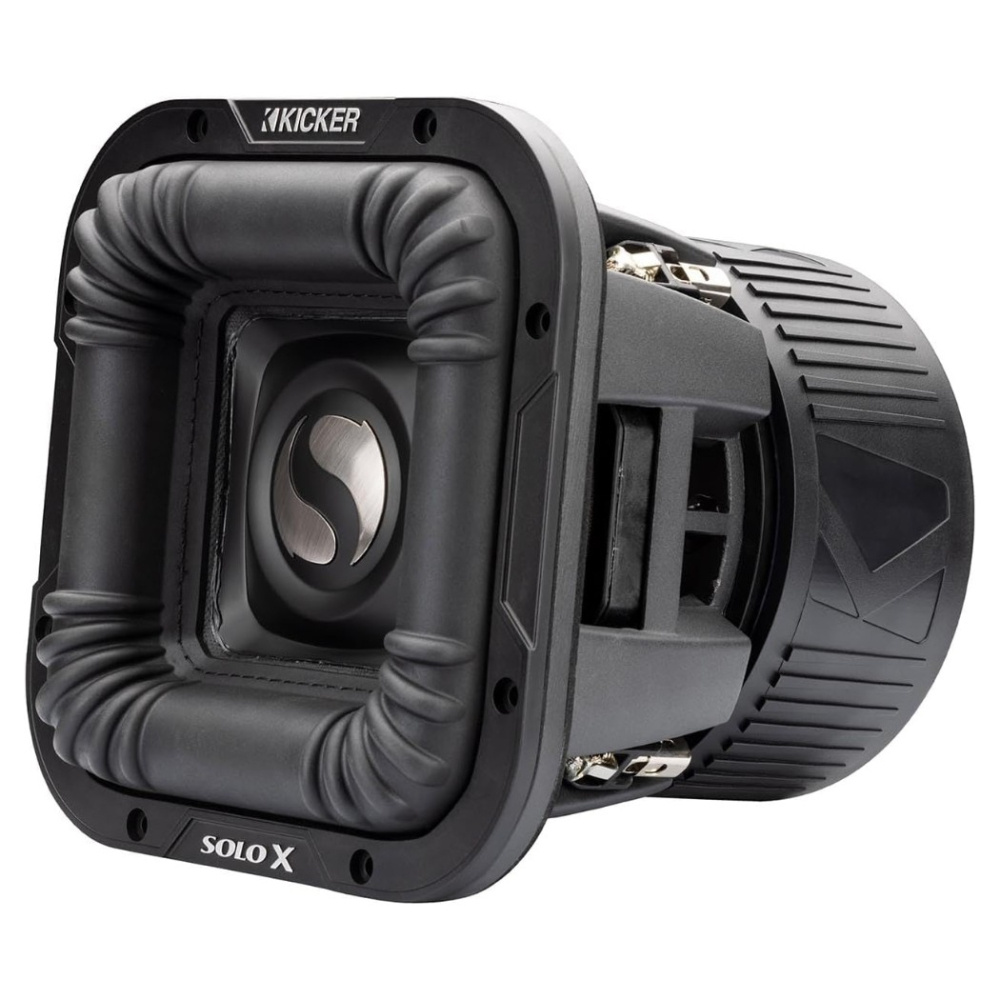

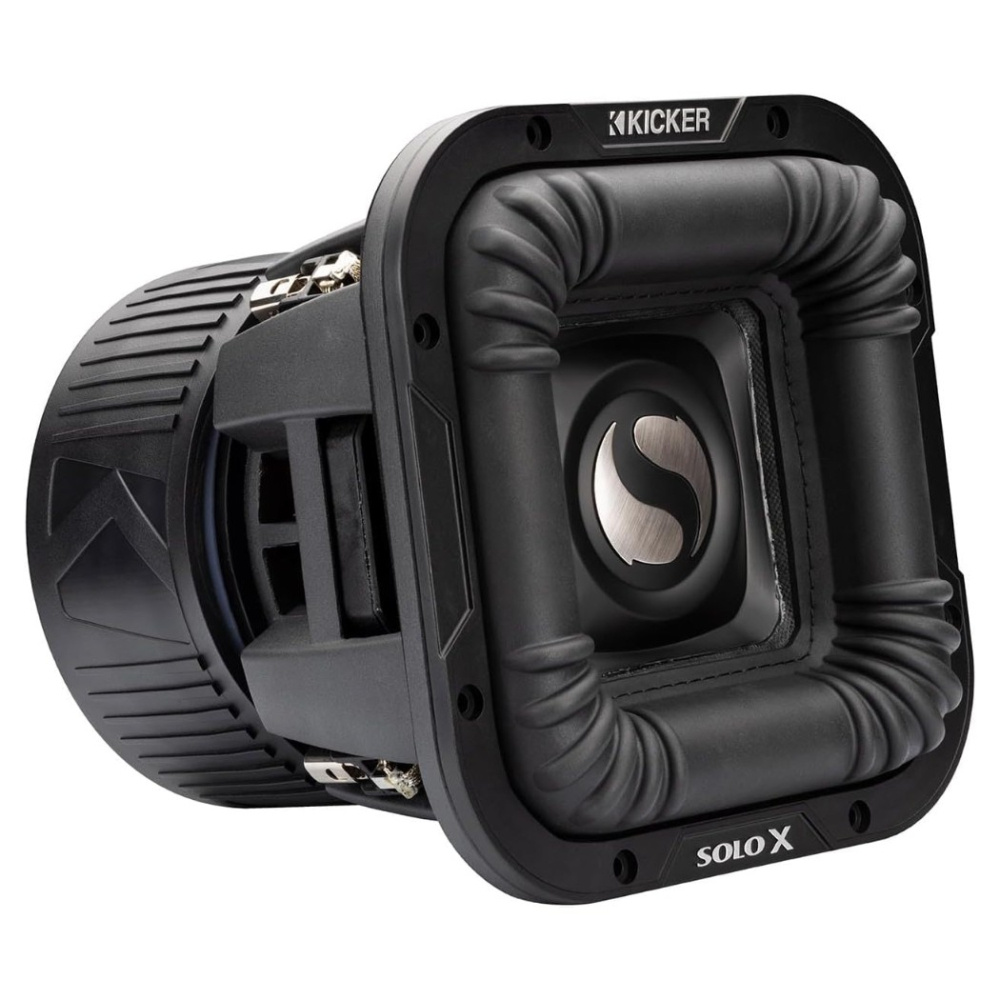

Kicker SoloX L7X81 to wysokowydajny 8-calowy głośnik niskotonowy z dwiema cewkami 1-ohmowymi i zalecaną mocą wzmacniacza 400–800 W RMS. Został zaprojektowany z myślą o systemach audio, w których bas ma grać głośno i pracować z dużym wychyleniem membrany, mimo stosunkowo kompaktowych wymiarów frontu. Kwadratowa, podwójnie prasowana membrana papierowa jest osadzona w odlewanym koszu aluminiowym, z mocnym zawieszeniem Santoprene, podwójnymi resorami centrującymi i potrójnie ułożonym układem magnetycznym. Liniowe wychylenie 24 mm oraz aktywna wentylacja Forced-Air Cooling zapewniają dobre warunki do wymagającego użytkowania.

• Kwadratowy 8-calowy głośnik niskotonowy do wysokich poziomów głośności
• Zalecana moc wzmacniacza 400–800 W RMS
• Dwie cewki 1-ohmowe, umożliwiające uzyskanie impedancji końcowej 0.5 lub 2 omów
• Liniowe wychylenie 24 mm, Xmax
• Cewka drgająca 62.5 mm na aluminiowym karkasie
• Podwójnie prasowana membrana papierowa i mocne zawieszenie Santoprene
• Odlewany kosz aluminiowy i trzy ułożone jedna na drugiej magnesy ferrytowe
• Forced-Air Cooling oraz wymienny zespół membrany i cewki drgającej

Wytrzymała konstrukcja

Duże wychylenia membrany stawiają wysokie wymagania konstrukcji głośnika. Dlatego L7X81 wykorzystuje podwójne resory centrujące, żebrowane zawieszenie Santoprene odporne na promieniowanie UV oraz stabilny kosz z odlewanego aluminium. Kwadratowa membrana jest wykonana z podwójnie prasowanej masy papierowej i ma efektywną powierzchnię 249.64 cm². Forced-Air Cooling wykorzystuje ruch głośnika do wymuszania obiegu powietrza wokół cewek drgających, co pomaga odprowadzać ciepło, gdy wzmacniacz dostarcza dużą moc.

Zaplanuj impedancję

Przy dwóch cewkach 1-ohmowych połączenie szeregowe daje 2 omy, a połączenie równoległe 0.5 oma. To drugie obciążenie jest bardzo wymagające i wymaga wzmacniacza przystosowanego do pracy przy 0.5 oma. Głośnik ma wytrzymałe, sprężynowe zaciski 8 AWG zapewniające pewne podłączenie przewodów. W razie naprawy można wymienić zespół membrany, zawieszenia i cewki drgającej na kompatybilny zestaw naprawczy. Wymiana wymaga użycia kleju i zapewnienia odpowiedniego czasu na jego utwardzenie.

Propozycja obudowy

Proponowana przez Kicker obudowa z otworem bass-reflex jest dostrojona do 39 Hz i ma zalecaną pojemność 25 litrów. Długi port należy wykonać z odpowiednim polem przekroju i długością, aby działał zgodnie z założeniami. Pojemność portu należy obliczyć osobno i sprawdzić, czy jest wystarczająco dużo miejsca na głębokość montażową głośnika wynoszącą 20.1 cm.

Zalecana obudowa bass-reflex: 25 litrów
Częstotliwość strojenia: 39 Hz
Otwór portu: 5 × 23 cm
Długość portu: 82 cm

Parametry

Fs: 48 Hz
Qts: 0.631
Vas: 3.75 litra
Sd: 249.64 cm²
Xmax: 24 mm

Specyfikacje

Rozmiar: 8 cali (20 cm)
Impedancja: 2 × 1 om
Cewki drgające: 2
Impedancja połączenia: 0.5 lub 2 omy
Zalecana moc wzmacniacza: 400–800 W RMS
Pasmo przenoszenia: 30–100 Hz
Średnica cewki drgającej: 62.5 mm

Materiał membrany: Podwójnie prasowana masa papierowa
Zawieszenie górne: Santoprene odporne na promieniowanie UV
Kosz: Odlew aluminiowy
Układ magnetyczny: Potrójnie ułożony magnes ferrytowy
Chłodzenie: Forced-Air Cooling
Resory centrujące: Podwójne
Przyłącze: Zaciski sprężynowe
