Lampowy przedwzmacniacz RIAA do MM i MC

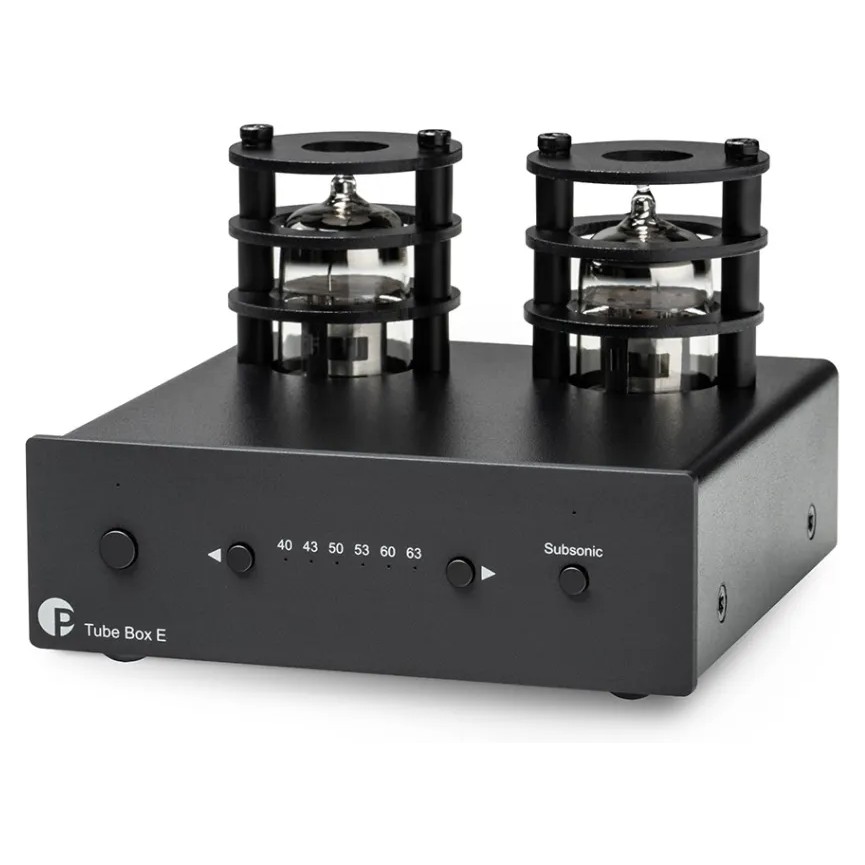

Pro-Ject Tube Box E to kompaktowy przedwzmacniacz RIAA do wkładek MM i MC, zbudowany z całkowicie dyskretną ścieżką sygnałową i dwoma wymiennymi lampami ECC83. Konstrukcja nie zawiera wzmacniaczy operacyjnych i łączy wejście FET, układ dual mono oraz precyzyjną korekcję RIAA z rozbudowanymi możliwościami dostosowania wzmocnienia, impedancji i pojemności do wkładki. Włączany filtr subsoniczny oraz łatwo dostępna regulacja gain na panelu przednim ułatwiają praktyczne strojenie.

• Przedwzmacniacz RIAA do wkładek MM i MC
• 2 x ECC83, znane także jako 12AX7A, z wymiennymi lampami
• Całkowicie dyskretna ścieżka sygnałowa bez wzmacniaczy operacyjnych
• Gain w pięciu krokach od 40 do 63 dB
• Regulowana impedancja obciążenia dla MC od 10 omów do 2 kohm
• Regulowana pojemność wejściowa dla MM od 47 do 587 pF
• Konstrukcja dual mono i stopień wejściowy FET
• Filtr subsoniczny przy 20 Hz z nachyleniem 18 dB/oktawę
• Pozłacane wejścia i wyjścia RCA

Dopasowanie do wkładki

Tube Box E oferuje znacznie większe możliwości dopasowania wkładki niż prostszy, stały przedwzmacniacz RIAA. Wzmocnienie można wybrać spośród 40, 43, 50, 60 i 63 dB, a wkładki MC można obciążyć wartością 10, 100, 1 kohm lub 2 kohm. Dla MM dostępna jest impedancja wejściowa 47 kohm oraz kilka ustawień pojemności w zakresie od 47 do 587 pF. Umożliwia to lepsze zbliżenie się do zalecanego obciążenia wkładki i uzyskanie właściwych warunków dla jej charakterystyki częstotliwościowej i poziomu wyjściowego.

Dyskretny układ z lampami

Ścieżka sygnałowa jest całkowicie dyskretna i nie wykorzystuje wzmacniaczy operacyjnych. Stopień wejściowy FET został zaprojektowany z myślą o niskim poziomie szumów, a w sekcji wyjściowej znajdują się dwie lampy ECC83. Lampy są wymienne, co ułatwia przyszły serwis i pozwala testować zgodne lampy o innych właściwościach. Układ dual mono oraz oddzielne wewnętrzne sekcje zasilania służą do utrzymania kanałów w dobrej separacji, a korekcja RIAA jest podzielona na stopnie pasywne i aktywne.

Filtr i ekranowanie

Filtr subsoniczny można aktywować z panelu przedniego; tłumi on częstotliwości poniżej 20 Hz z nachyleniem 18 dB na oktawę. Może to być przydatne na przykład przy zwichrowanych płytach lub innych bardzo niskoczęstotliwościowych zakłóceniach, które w przeciwnym razie obciążałyby wzmacniacze i głośniki. Obudowa jest w całości metalowa, aby ekranować elektronikę przed zakłóceniami elektromagnetycznymi, a panel przedni i elementy sterujące wykonano z obrabianego aluminium.

Specyfikacja

Kompatybilność wkładek: MM i MC
Lampy: 2 x ECC83, 12AX7A
Wzmocnienie: 40, 43, 50, 60 lub 63 dB
Impedancja obciążenia MC: 10 omów, 100 omów, 1 kohm, 2 kohm
Impedancja wejściowa MM: 47 kohm
Pojemność wejściowa: 47, 147, 267, 367, 487 lub 587 pF
Dokładność RIAA: ±0.5 dB, 20 Hz–20 kHz
Filtr subsoniczny: 20 Hz, 18 dB/oktawę

Poziom szumów: 77 dB A-ważony przy 40 dB gain, 65 dB A-ważony przy 50 i 63 dB gain
THD: Poniżej 0.03 % przy 40 dB gain, poniżej 0.07 % przy 50 i 63 dB gain

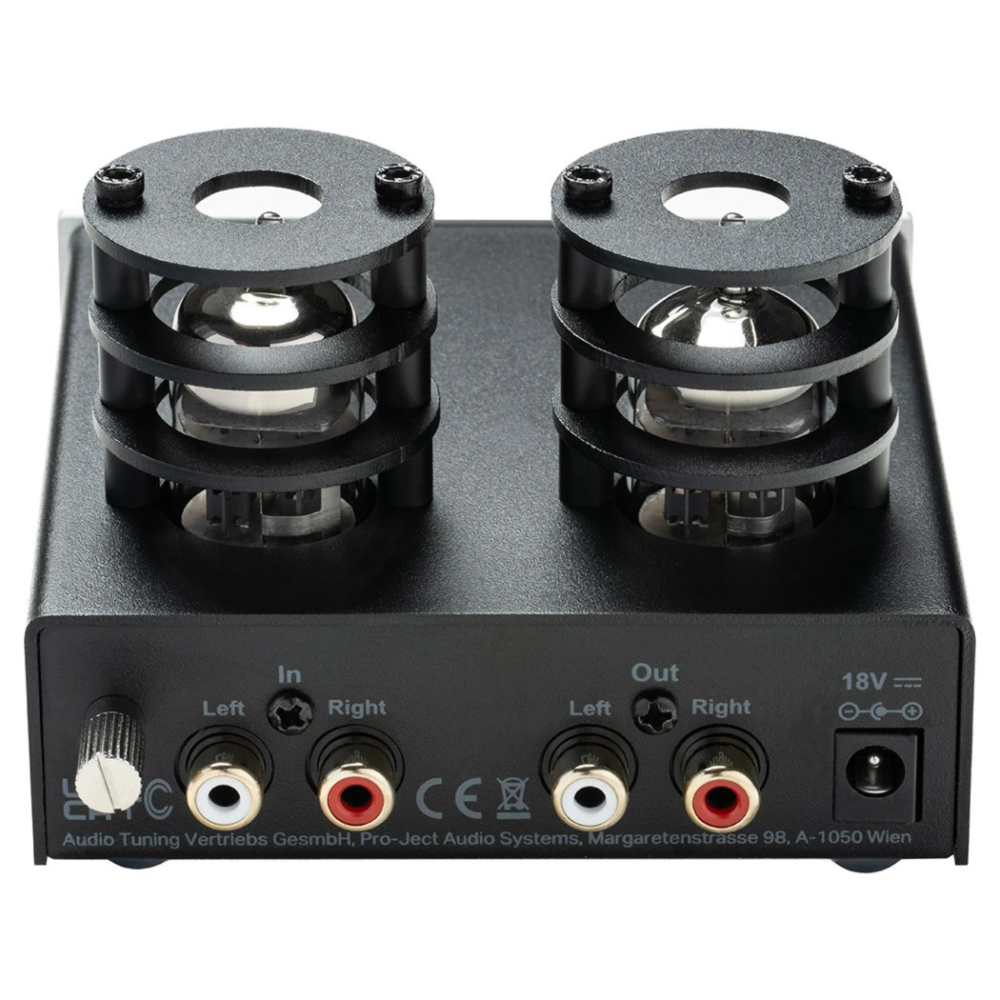

Wejście: 1 x stereo RCA
Wyjście: 1 x stereo RCA
Zasilanie: 18 V DC, 1 A
Pobór mocy: 470 mA, poniżej 1 W w trybie standby
Wymiary: 103 x 73 x 131 mm
Waga: 450 g

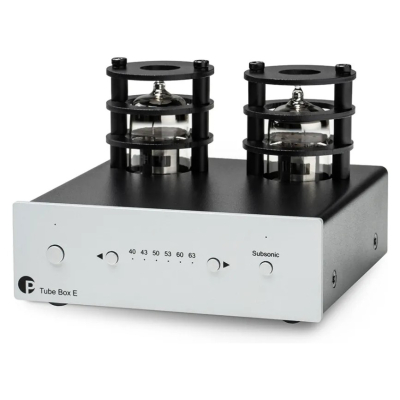

Kolor: Czarny lub srebrny
