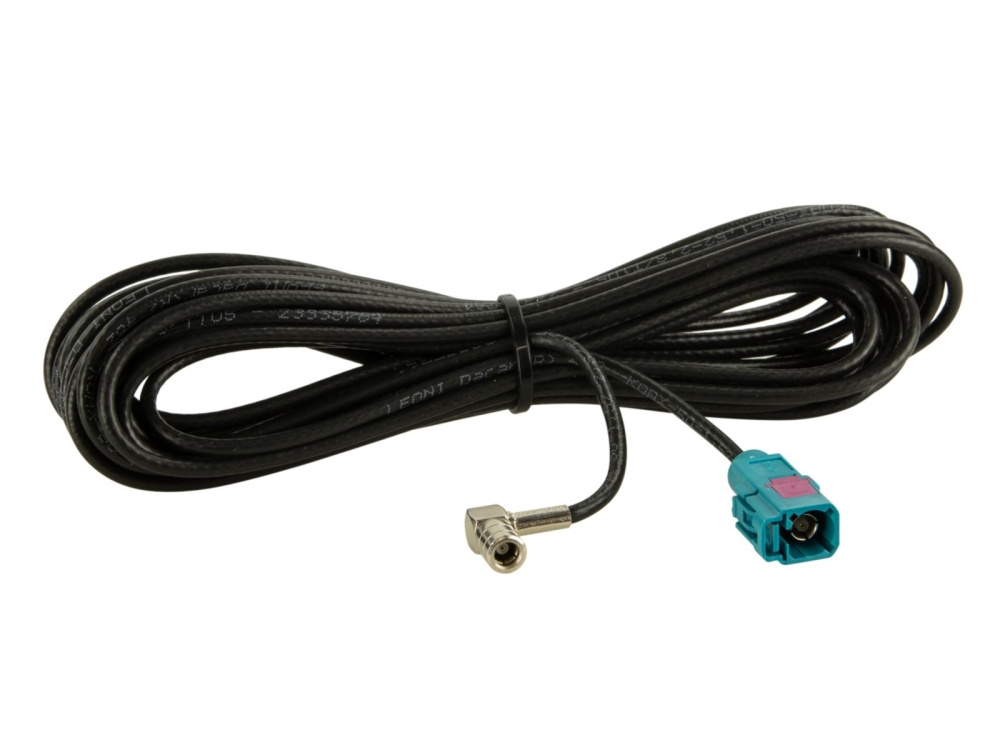

ACV 1522-500-1 to przedłużacz kabla antenowego z Fakra(f) na SMB(f) o długości 500 cm. Produkt należy do serii antenowych kabli, przedłużaczy i adapterów ACV LEONI / ROKA PRO, charakteryzującej się zastosowaniem kabli koncentrycznych LEONI oraz wysokiej jakości złączy od niemieckiej firmy ROKA. LEONI jest globalnym, certyfikowanym dostawcą kabli do pojazdów różnego typu, oferującym między innymi koncentryczne kable LEONI Dacar do komunikacji danych i przesyłu sygnału zgodnie z najwyższymi standardami OEM oraz aprobatami. ROKA, posiadająca certyfikat ISO/TS 16949, spełnia dodatkowe wymagania jako dostawca dla przemysłu motoryzacyjnego i jest akceptowana przez wszystkich producentów pojazdów. Jako członek "Facharbeitskreis Automobil" > grupy roboczej FAKRA, ROKA aktywnie uczestniczy w rozwoju systemów połączeń kabli antenowych. Kable koncentryczne LEONI charakteryzują się doskonałym oporem połączenia oraz właściwościami ekranowania z niskimi stratami sygnału i stabilną charakterystyką impedancyjną, co sprawia, że są niskostratne i odporne na zakłócenia dla maksymalnego odbioru. Złącza OEM FAKRA oraz wysokiej jakości złącza ACV zapewniają maksymalną niezawodność kontaktu. Uwaga: W przypadku problemów z odbiorem, sprawdź kabel antenowy i adapter antenowy, skontroluj pojazd pod kątem usterek związanych z dołożonym oświetleniem LED, sprawdź pojazd pod kątem usterek związanych z dołożonymi przetwornicami napięcia / zasilaczami / ładowarkami USB oraz sprawdź pojazd pod kątem usterek związanych z dołożonymi cyfrowymi wzmacniaczami mocy. Specyfikacje:
Połączenie: Fakra Z(f) > SMB(f) 90°
Długość: 500 cm
Typ kabla: LEONI Dacar
Przewodnik: opleciona miedź z drutami stalowymi, goły, 40%iACS
Dielektryk: XPE, kolor naturalny
Ekranowanie 1: laminowana folia aluminiowa
Ekranowanie 2: oplot z drutu miedzianego / Cu ETP 1 zgodnie z EN 13602
Osłona: PVC / bez ołowiu
Właściwości elektryczne w temperaturze pokojowej:
Opór przewodnika: 317 Om/km
Pojemność przy 1 kHz: 106 pF/m
Impedancja charakterystyczna: 50 Om +/- 3 Om
Współczynnik prędkości: ok. 66%
Tłumienie ekranowania: min. 75 dB
Właściwości mechaniczne:
Waga kabla: około 12,4 kg/km
Promień gięcia jednokrotny: 3 x d
Promień gięcia wielokrotny: 10 x d
Zastosowanie: przedłużacz kabla antenowego, instalacja anteny, wymiana kabla antenowego.
