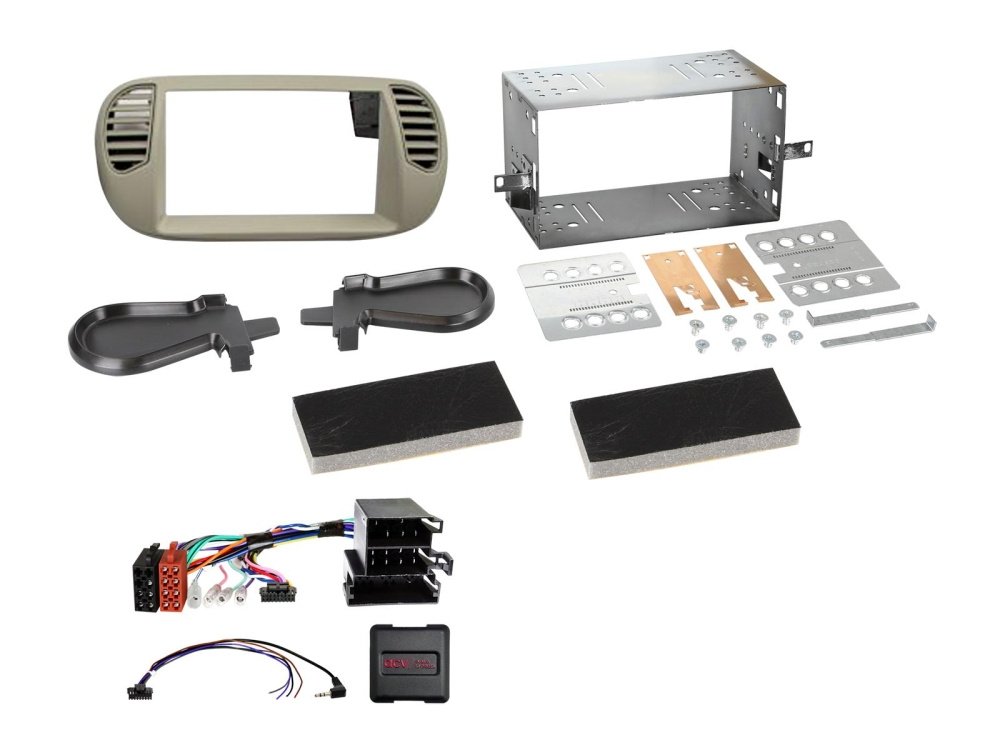

ACV 621094-23-1 to zestaw 2-DIN przeznaczony do Fiata 500, wykonany tak, aby pasował do modeli od października 2007 do lipca 2015. Zestaw jest w kolorze perłowo-szarym i zawiera wszystkie niezbędne komponenty do wymiany oryginalnego radia (HU) na model aftermarketowy.
- Zawiera ramkę montażową oraz złącze HU dla łatwej instalacji.
- Dostarczane są wszystkie niezbędne sygnały analogowe do obsługi aftermarketowego HU.
- Kompatybilny ze specyficznymi HU OEM i ustawieniami pojazdu.
- Instalacja może wymagać dostosowania oryginalnych kanałów wentylacyjnych.
- Dołączone szczegółowe instrukcje instalacji dla prawidłowego podłączenia.
Produkt został zaprojektowany tak, aby zapewnić prawidłowe działanie wszystkich funkcji pojazdu po instalacji nowego radia. Ważne jest sprawdzenie HU OEM i ustawień pojazdu przed rozpoczęciem instalacji. Zestaw zawiera również złącze SWC umożliwiające korzystanie ze sterowania przy kierownicy, jednak niektóre funkcje mogą być ograniczone w zależności od wyposażenia pojazdu i wybranego aftermarketowego HU. Proszę sprawdzić, czy dołączone złącza pasują zarówno wizualnie, jak i technicznie do systemu samochodu.
Podczas instalacji należy dokładnie przestrzegać podanych kroków, aby zapewnić prawidłowe działanie. W przypadku problemów z instalacją zaleca się przywrócenie oryginalnego HU i sprawdzenie wszystkich połączeń.
Aby zapewnić prawidłową instalację, należy zwrócić uwagę na następujące sygnały:
Czerwony: +12V zapłon zacisk 15
Pomarańczowy: +12V oświetlenie zacisk 58
Fioletowo-biały: +12V sygnał cofania
Różowy: sygnał prędkości
Zielony: masa sygnału hamulca postojowego
Maksymalne obciążenie wyjść to 100 mA.
Ważne jest, aby wszelkie modyfikacje okablowania lub instalacji wykonywał wykwalifikowany specjalista, aby uniknąć problemów z gwarancją i zapewnić prawidłowe działanie.
Pasuje do
Fiat 500 (ZAF 312) 10/2007 - 07/2015
