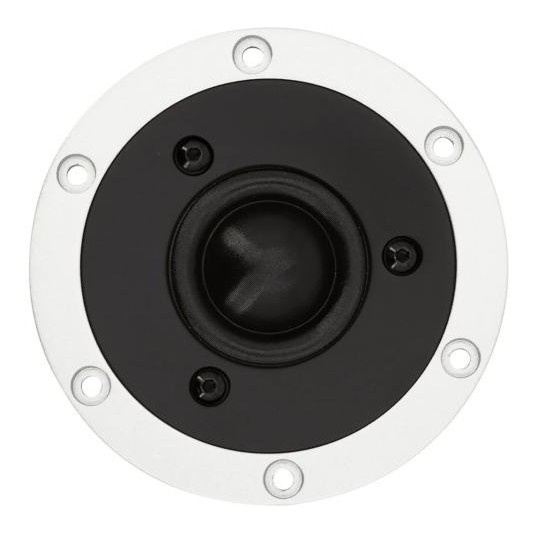

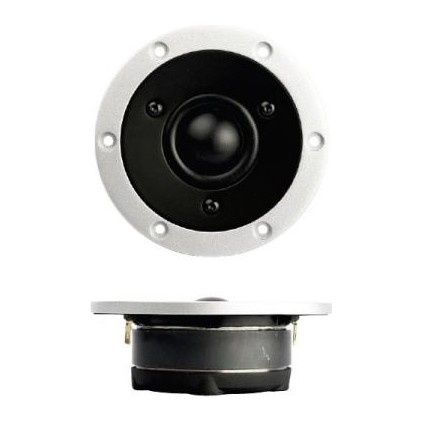

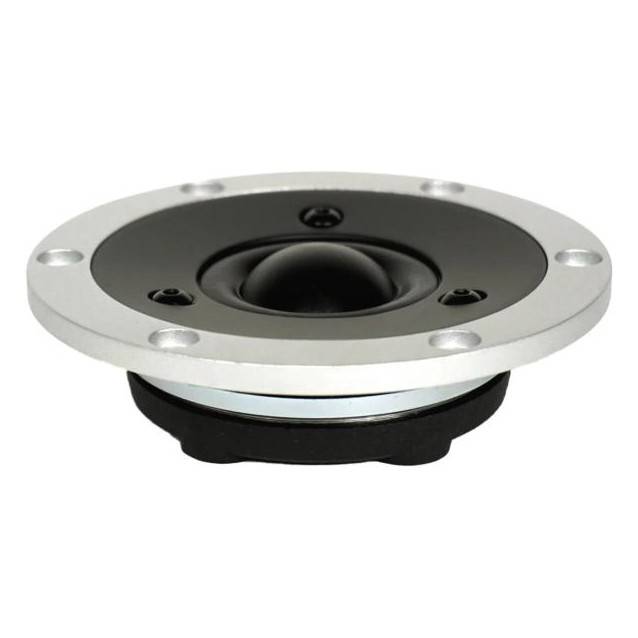

SB Acoustics Satori TW29D to wysokiej klasy 1-calowy tekstylny głośnik wysokotonowy do konstrukcji hi-fi, w których ważne są niskie zniekształcenia, wysoka skuteczność i szeroki użyteczny zakres pracy. Duża kopułka łączy się z podwójnymi komorami kompresyjnymi, podwójnymi miedzianymi kapturkami oraz tłumioną tylną komorą z odlewanego aluminium, a mechanicznie odsprzęgnięta płytka czołowa pomaga odizolować tweeter od drgań w baffle.

• 1-calowa tekstylna kopułka o nominalnej impedancji 4 ohm
• Skuteczność 93 dB przy 2.83 V/1 m
• Niska częstotliwość rezonansowa 600 Hz
• Obciążalność mocą 80 W zgodnie z IEC 268-5
• Podwójne miedziane kapturki dla bardzo niskiej indukcyjności cewki
• Podwójne zbalansowane komory kompresyjne
• Dwuczęściowy aluminiowy front z odsprzęgnięciem mechanicznym

Zaawansowana konstrukcja tweetera

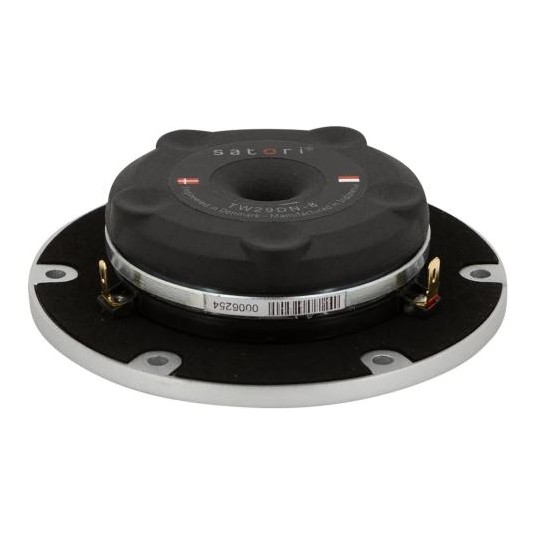

TW29D wykorzystuje kontrolowany nasyceniem układ magnetyczny z biegunem w kształcie litery T, aby zmniejszyć zniekształcenia, a zoptymalizowana pod kątem przepływu wentylacja łączy tylną stronę cewki z tłumioną komorą aluminiową. Podwójne miedziane kapturki obniżają indukcyjność do zaledwie 0.02 mH i przyczyniają się do niewielkiego przesunięcia fazowego. Lekka cewka CCAW i srebrne przewody uzupełniają konstrukcję, a niska częstotliwość rezonansowa daje dobre możliwości stosowania stosunkowo niskiego podziału. Podana obciążalność 80 W obowiązuje zgodnie z IEC 268-5 przy filtrze górnoprzepustowym 2600 Hz i 12 dB/oktawę.

Parametry
Rezystancja DC, Re: 3.0 ohm
Indukcyjność cewki, Le: 0.02 mH
Efektywna powierzchnia membrany, Sd: 9.6 cm²
Masa ruchoma wraz z powietrzem, Mms: 0.45 g
Częstotliwość rezonansowa swobodna, Fs: 600 Hz
Mechaniczny współczynnik Q, Qms: 2.20
Elektromagnetyczny współczynnik Q, Qes: 1.27
Całkowity współczynnik Q, Qts: 0.81
Współczynnik siły, Bl: 2.0 Tm

Specyfikacje
Typ: 1-calowy tekstylny głośnik wysokotonowy
Impedancja nominalna: 4 ohm
Skuteczność: 93 dB, 2.83 V/1 m
Obciążalność mocą: 80 W zgodnie z IEC 268-5
Zalecany podział górnoprzepustowy: 2600 Hz, 12 dB/oktawę
Średnica cewki: 29 mm
Skok liniowy: 0.5 mm p-p
Średnica wycięcia: 70 mm
Głębokość montażu za frontem: Około 39.7 mm
Masa netto: 0.55 kg
