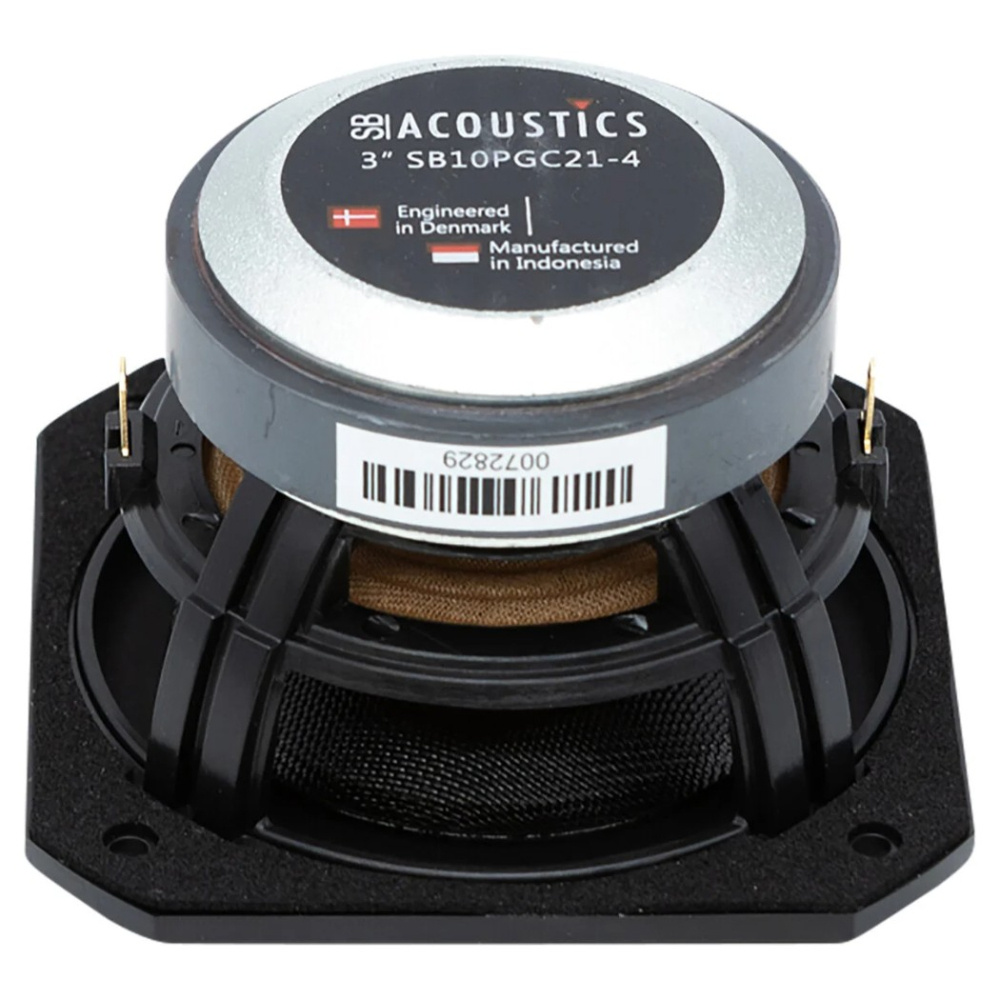

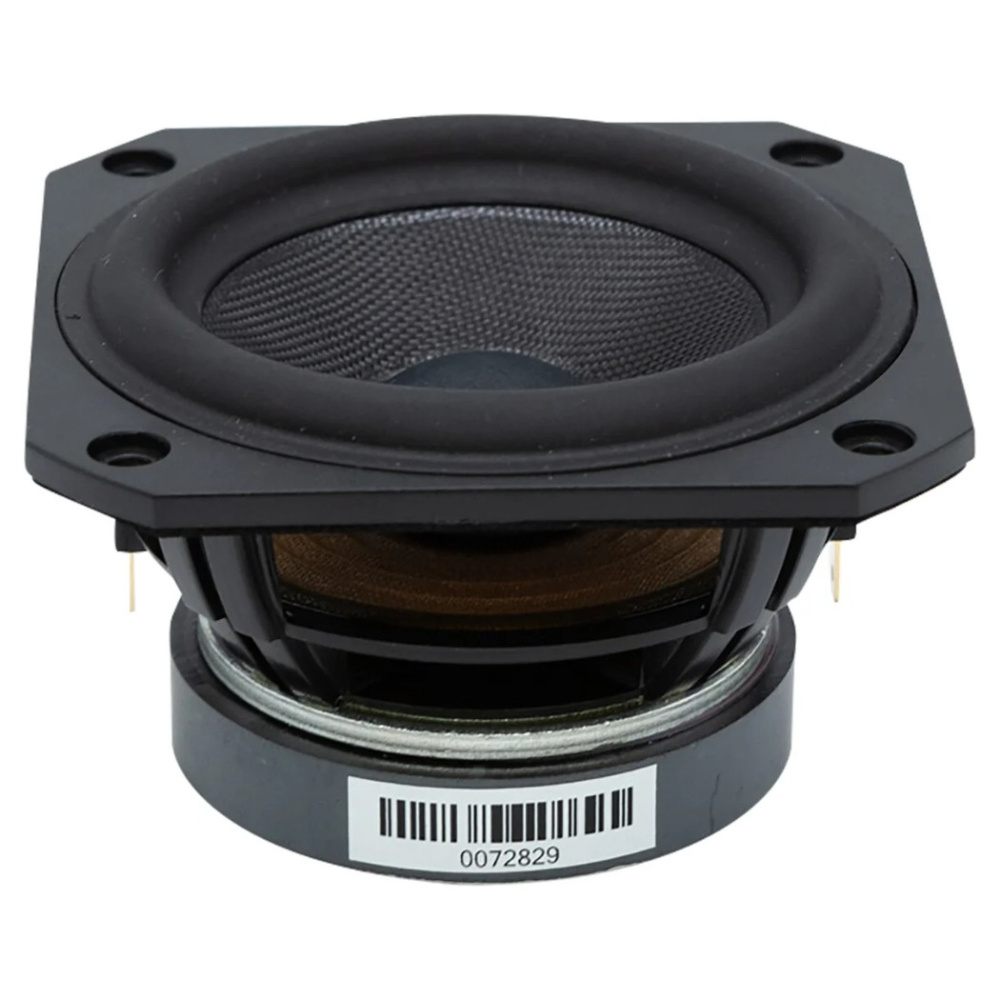

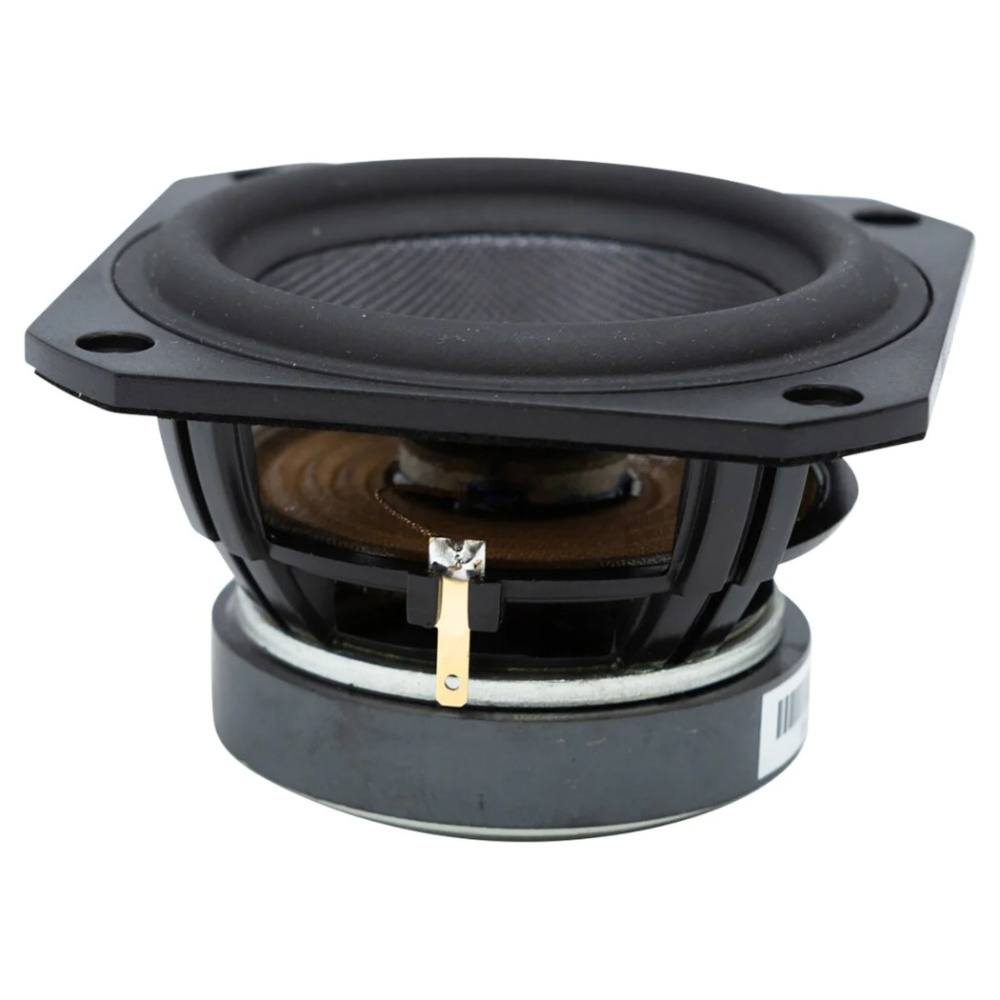

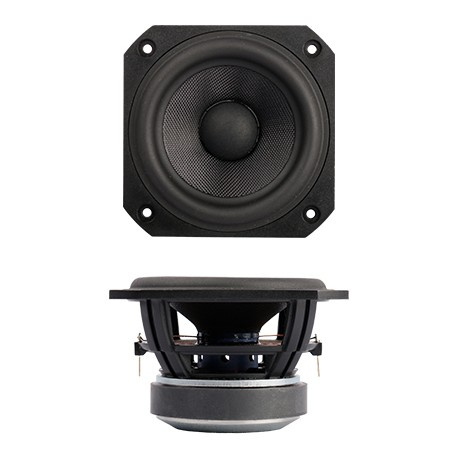

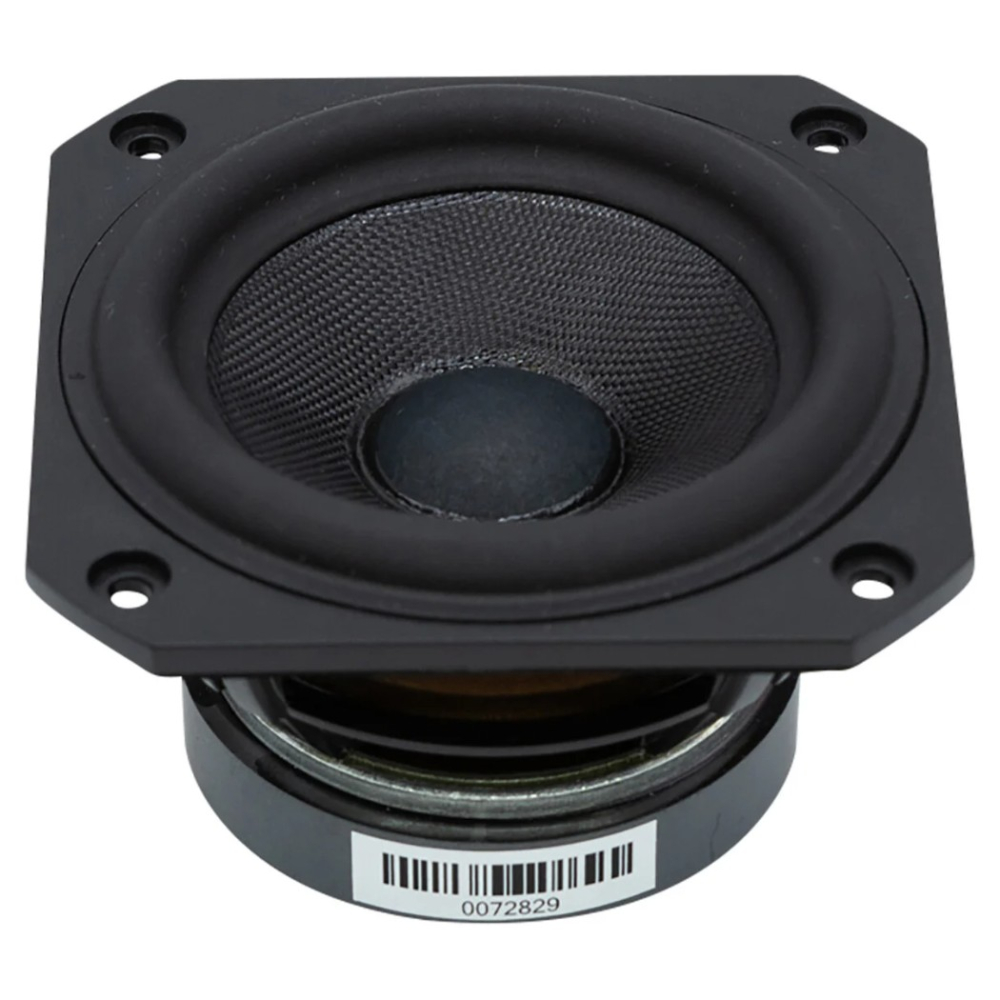

Kompaktowy przetwornik szerokopasmowy z membraną z włókna szklanego

SB Acoustics SB10PGC21-4 to kompaktowy 3-calowy przetwornik szerokopasmowy do małych głośników, satelitów i innych konstrukcji, w których jeden przetwornik ma pokrywać dużą część pasma przenoszenia. Zoptymalizowana membrana z włókna szklanego łączy się z niską masą ruchomą, cewką CCAW oraz nisko tłumionym zawieszeniem, zapewniając równą charakterystykę i dobrą dynamikę. Dzięki impedancji 4 ohm i zalecanemu zakresowi pracy od 90 Hz do 20 kHz przetwornik dobrze sprawdza się także w kompaktowych konstrukcjach FAST i pełnopasmowych.

• 3-calowy przetwornik szerokopasmowy o impedancji 4 ohm
• Zalecany zakres częstotliwości: 90 Hz do 20 kHz
• Skuteczność: 84 dB przy 2.83 V/1 m
• Zoptymalizowana membrana z włókna szklanego dla równej charakterystyki częstotliwościowej
• Lekka cewka CCAW zapewniająca niską masę ruchomą
• Wentylowana konstrukcja cewki dla lepszego chłodzenia
• 20 W obciążalności zgodnie z IEC 268-5

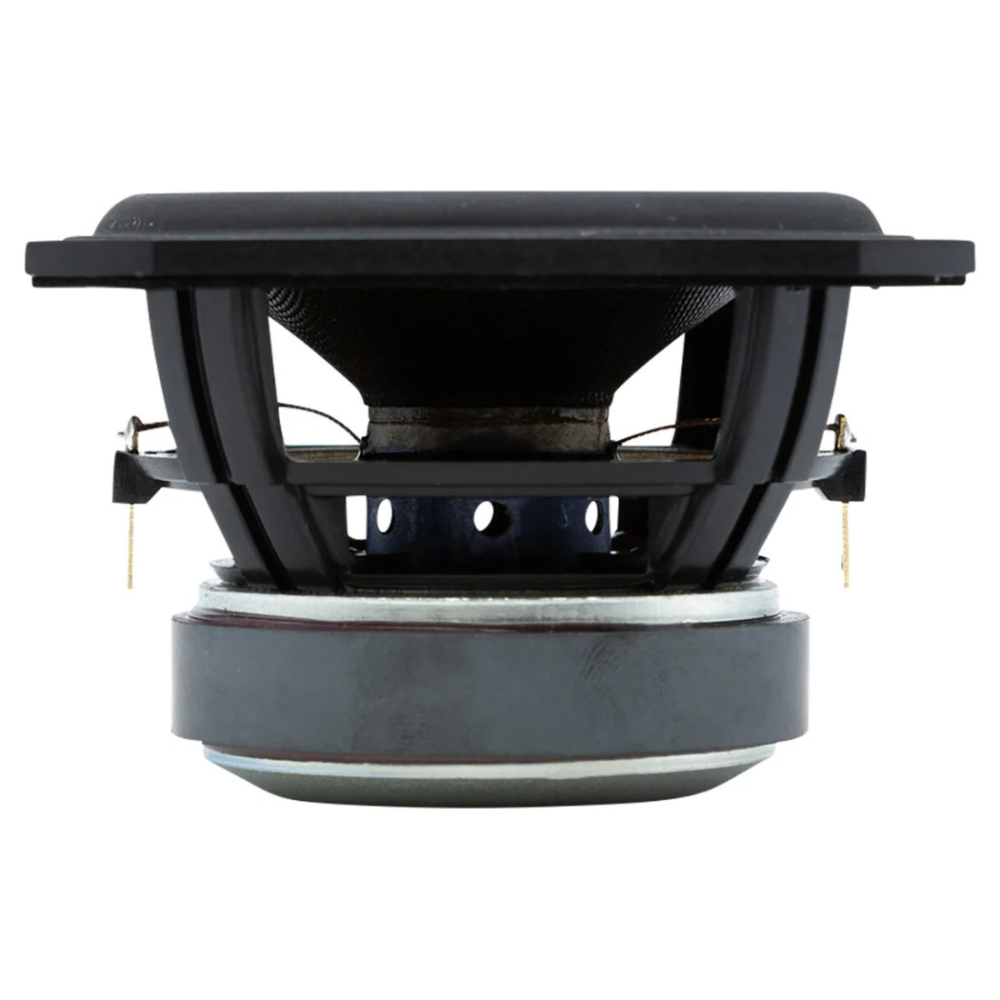

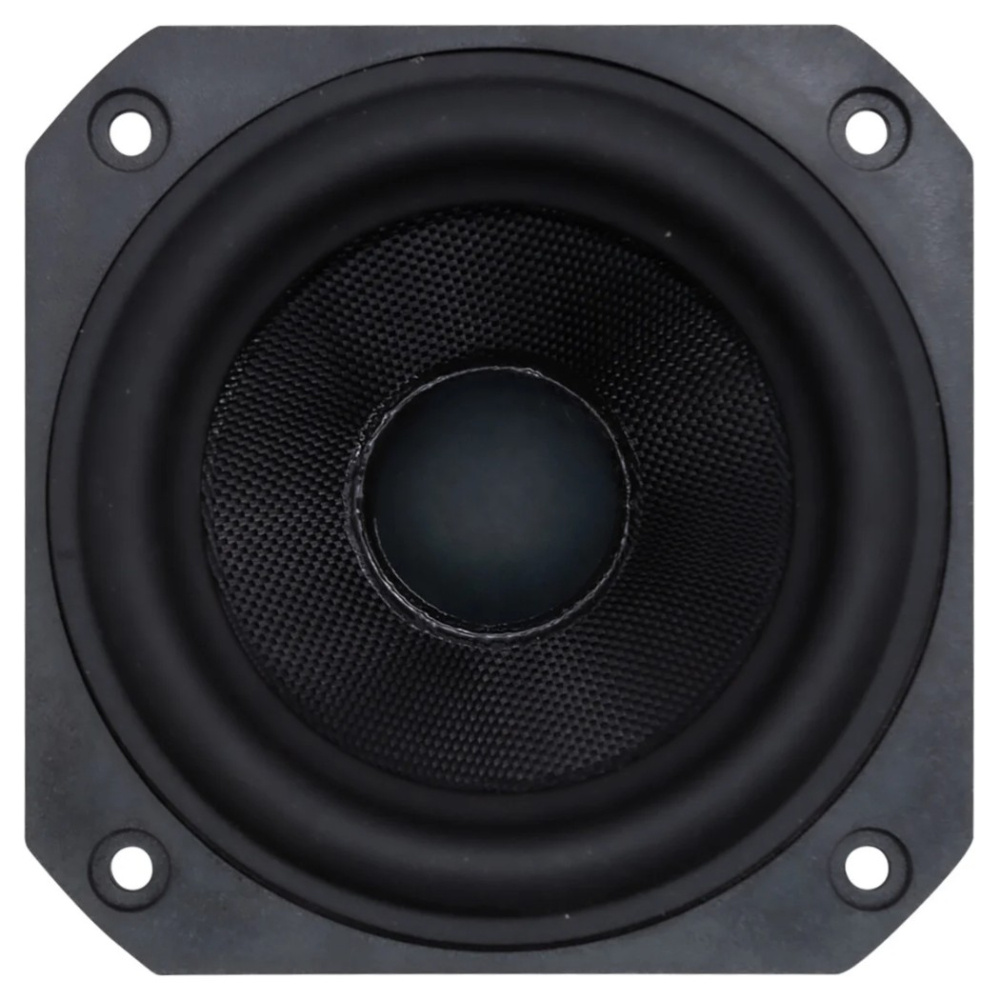

• Kompaktowy kwadratowy kosz do elastycznego montażu

Lekki i podatny

Membrana stożkowa jest wykonana z włókna szklanego i zaprojektowana tak, aby zapewnić równą charakterystykę w wyjątkowo szerokim zakresie jak na tak kompaktowy przetwornik. Masa ruchoma wynosi 2.8 g, a cewka wykorzystuje lekkie przewody CCAW wraz z nieprzewodzącym karkasem. Nisko tłumione zawieszenie pomaga membranie poruszać się swobodnie i śledzić niewielkie zmiany sygnału bez zbędnego tłumienia mechanicznego.

Zbudowany do małych systemów

Wentylowana konstrukcja cewki pomaga odprowadzać ciepło i zmniejszać kompresję termiczną, gdy przetwornik jest obciążony. Przy częstotliwości rezonansowej 89 Hz, Vas 1.2 litra i kompaktowym kwadratowym koszu SB10PGC21-4 dobrze nadaje się do mniejszych rozwiązań głośnikowych, w których przestrzeń montażowa jest ograniczona. Podana obciążalność 20 W obowiązuje zgodnie z IEC 268-5 przy filtrze górnoprzepustowym Butterwortha 200 Hz i 12 dB/oktawę.

Parametry

Rezystancja DC, Re: 3.4 ohm
Indukcyjność cewki, Le: 0.15 mH
Efektywna powierzchnia membrany, Sd: 27 cm²
Częstotliwość rezonansowa w swobodnym powietrzu, Fs: 89 Hz
Mechaniczny współczynnik Q, Qms: 11.2
Elektryczny współczynnik Q, Qes: 1.01
Całkowity współczynnik Q, Qts: 0.92
Masa ruchoma z powietrzem, Mms: 2.8 g
Współczynnik siły, Bl: 2.3 Tm
Objętość równoważna, Vas: 1.2 litra
Compliance, Cms: 1.14 mm/N
Straty mechaniczne, Rms: 0.14 kg/s

Specyfikacje

Impedancja nominalna: 4 ohm
Skuteczność: 84 dB, 2.83 V/1 m
Zalecany zakres częstotliwości: 90 Hz do 20 kHz
Obciążalność: 20 W zgodnie z IEC 268-5
Średnica cewki: 20.4 mm
Skok liniowy: 4.5 mm p-p
Indukcja magnetyczna: 0.8 T
Masa magnesu: 0.09 kg
Masa netto: 0.24 kg
