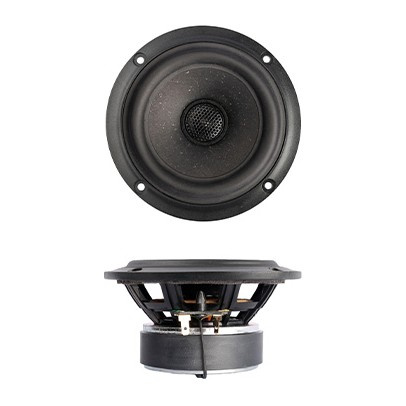

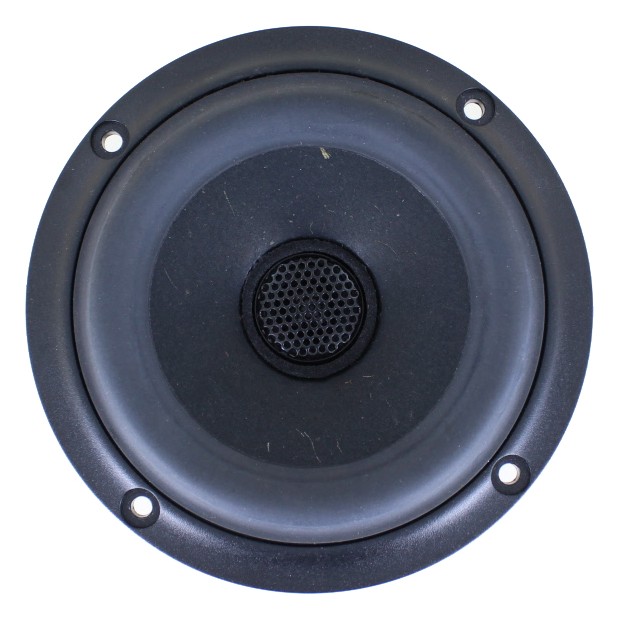

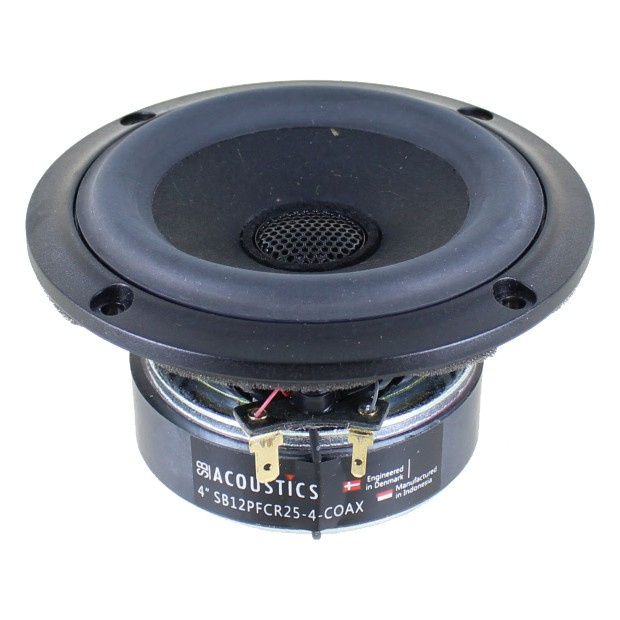

SB Acoustics SB12PFCR25-4-COAX to kompaktowy przetwornik współosiowy, w którym głośnik średniotonowo-niskotonowy na bazie włókna naturalnego łączy się z centralnie umieszczoną kopułką wysokotonową. Konstrukcja zapewnia bas, średnie tony i wysokie tony z tego samego punktu, co czyni ten przetwornik interesującym rozwiązaniem do kompaktowych układów 2-drożnych, w których kluczowe są rozpraszanie, łatwość rozmieszczenia i spójne brzmienie.

• Konstrukcja współosiowa z głośnikiem średniotonowo-niskotonowym i kopułką wysokotonową
• Impedancja znamionowa 4 ohm dla obu przetworników
• Kopułka z włókna naturalnego opracowana i wyprodukowana przez SB Acoustics
• Miękkie, słabo tłumione zawieszenie gumowe
• Czułość 87 dB dla średniotonowo-niskotonowego i 89 dB dla wysokotonowego
• Obciążalność 30 W dla średniotonowo-niskotonowego

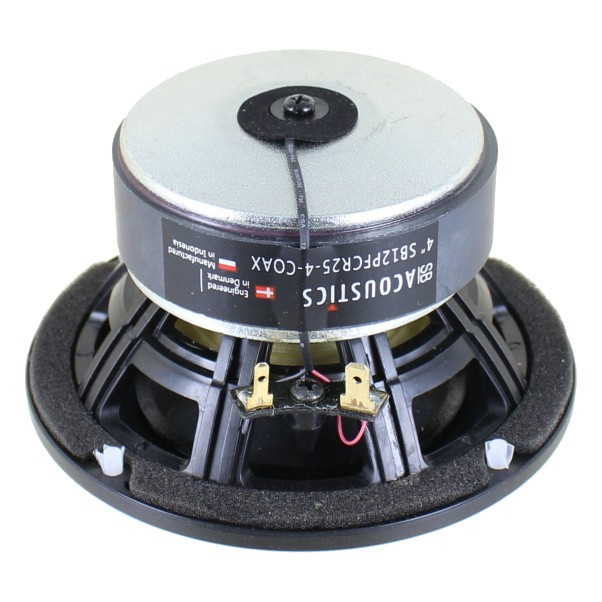

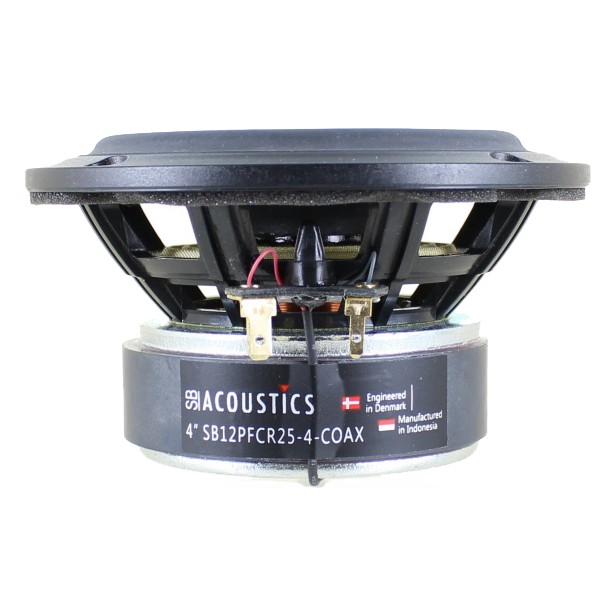

• Wentylowany i wzmocniony kosz z tworzywa sztucznego

Dźwięk 2-drożny z tego samego punktu
Głośnik średniotonowo-niskotonowy wykorzystuje własną kopułkę z włókna naturalnego SB Acoustics wraz z miękkim zawieszeniem gumowym, aby uzyskać dobrą odpowiedź impulsową, natomiast kompaktowa kopułka wysokotonowa jest umieszczona centralnie w konstrukcji. Współosiowe rozmieszczenie sprawia, że oba zakresy promieniują z tego samego obszaru i może ułatwić uzyskanie spójnej sceny dźwiękowej. Głośnik średniotonowo-niskotonowy ma zoptymalizowany układ napędowy, 10 mm liniowego wychylenia p-p i Qts 0.33, natomiast wysokotonowy ma częstotliwość rezonansową 1300 Hz i czułość 89 dB.

Parametry
Rezystancja DC głośnika średniotonowo-niskotonowego, Re: 3.1 ohm
Indukcyjność cewki głośnika średniotonowo-niskotonowego, Le: 0.26 mH
Efektywna powierzchnia membrany, Sd: 45 cm²
Częstotliwość rezonansowa w wolnym polu głośnika średniotonowo-niskotonowego, Fs: 58 Hz
Mechaniczny współczynnik Q, Qms: 4.07
Elektromagnetyczny współczynnik Q, Qes: 0.36
Całkowity współczynnik Q, Qts: 0.33
Masa ruchoma z powietrzem, Mms: 4.5 g
Współczynnik siły, Bl: 3.8 Tm
Objętość ekwiwalentna, Vas: 4.8 liter
Podatność, Cms: 1.66 mm/N
Straty mechaniczne, Rms: 0.4 kg/s
Częstotliwość rezonansowa w wolnym polu głośnika wysokotonowego, Fs: 1300 Hz

Dane techniczne
Typ: Przetwornik współosiowy
Impedancja znamionowa, średniotonowo-niskotonowy: 4 ohm
Impedancja znamionowa, wysokotonowy: 4 ohm
Czułość, średniotonowo-niskotonowy: 87 dB, 2.83 V/1 m
Czułość, wysokotonowy: 89 dB, 2.83 V/1 m
Obciążalność, średniotonowo-niskotonowy: 30 W zgodnie z IEC 268-5
Obciążalność, wysokotonowy: 10 W
Średnica cewki, średniotonowo-niskotonowy: 25.4 mm
Średnica cewki, wysokotonowy: 12.4 mm
Liniowe wychylenie, średniotonowo-niskotonowy: 10 mm p-p
Materiał kopułki: Włókno naturalne
Zawieszenie: Guma
Kosz: Wentylowany, wzmocniony plastik
