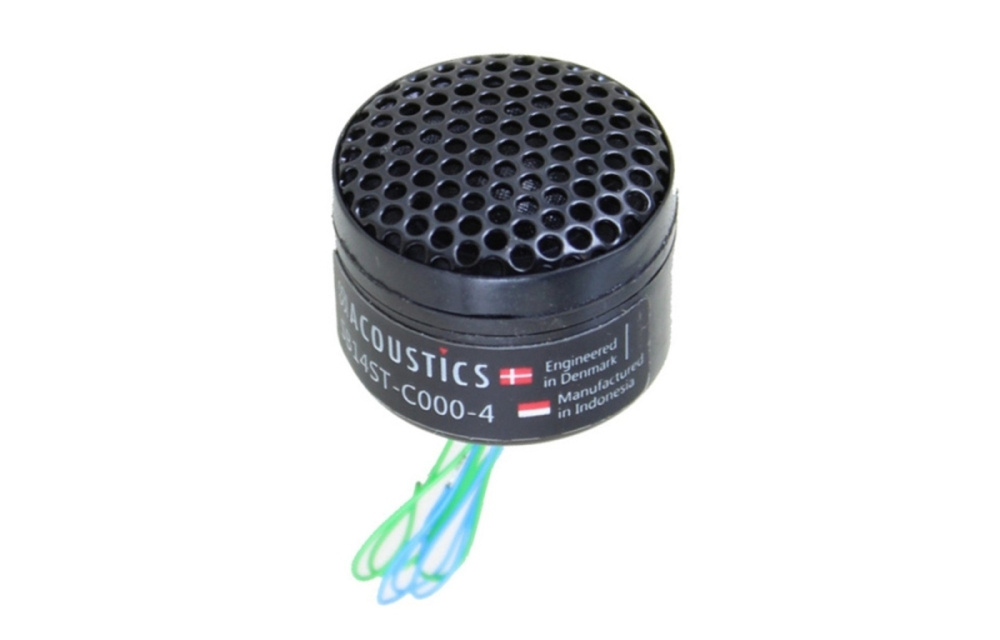

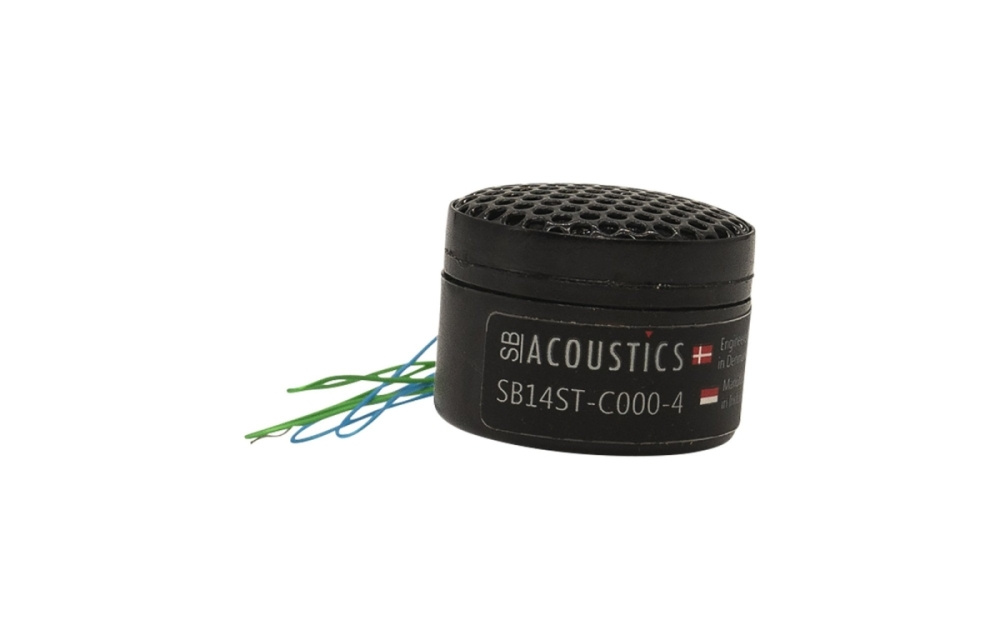

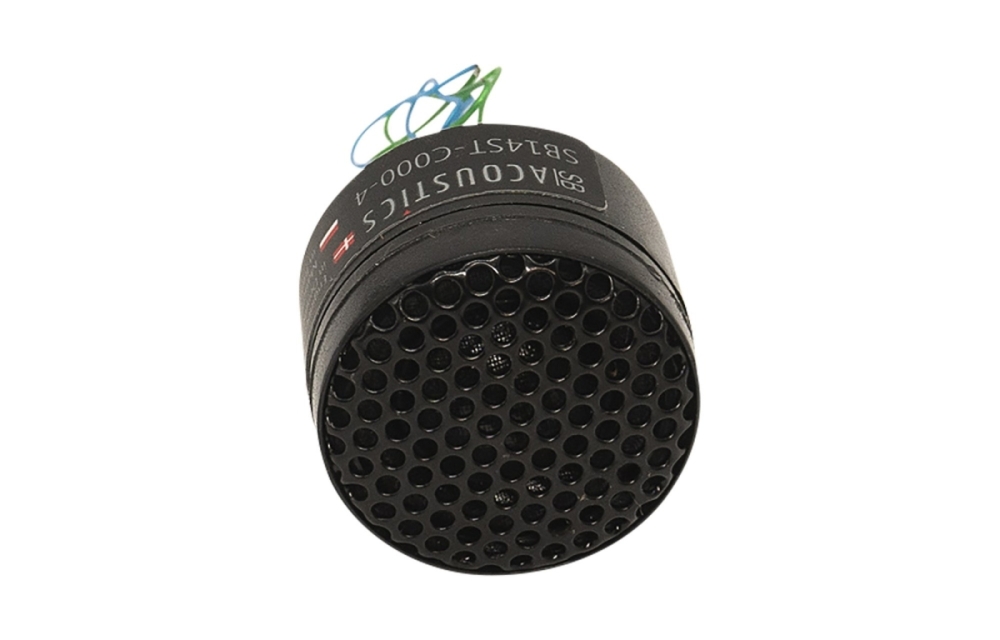

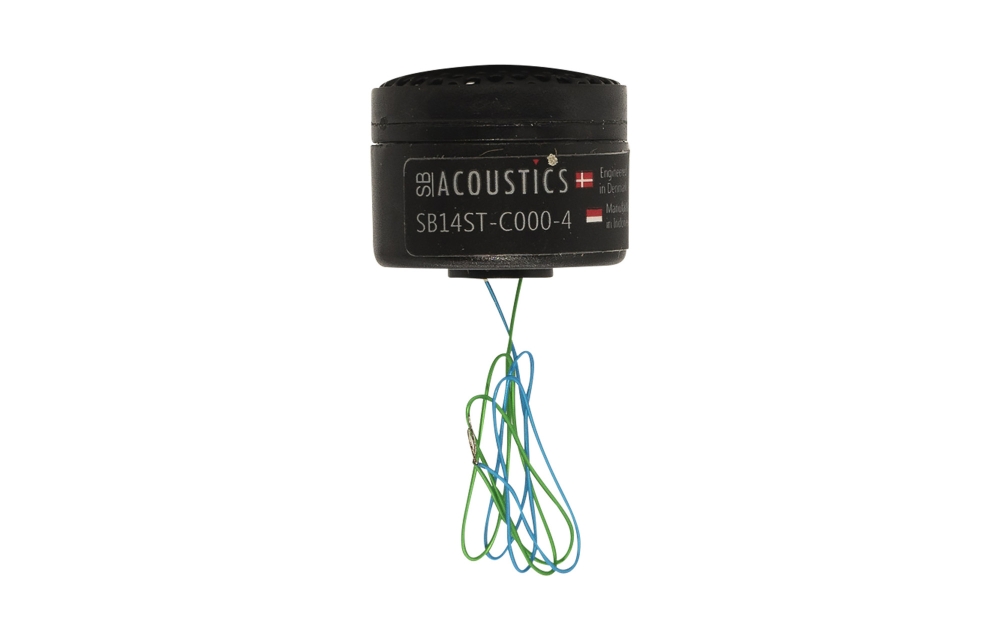

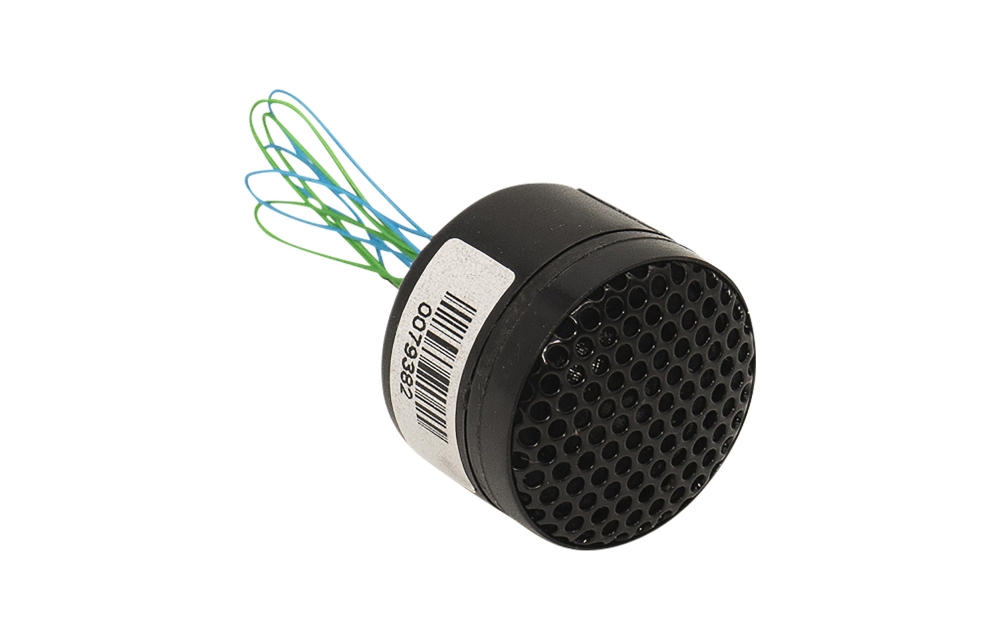

SB Acoustics SB14ST-C000-4 to kompaktowy 4 Ω wysokotonowy przetwornik, który doskonale nadaje się do ciasnych konstrukcji głośnikowych i systemów koncentrycznych. Dzięki dużej membranie otaczającej i równomiernemu rozpraszaniu zapewnia czysty i zrównoważony zakres wysokich tonów, a gwintowany otwór na środku tylnej strony ułatwia montaż. Długie, izolowane przewody połączeniowe zapewniają elastyczną i wygodną instalację.

• Impedancja: 4 Ω
• Czułość: 86 dB (2,83 V / 1 m)
• Rezonans w powietrzu (Fs): 1300 Hz
• Moc znamionowa: 10 W (IEC 268-5, filtr górnoprzepustowy 3,5 kHz)
• Średnica czoła: Ø24,2 mm
• Całkowita głębokość: 19,0 mm
• Gwintowany tylny otwór montażowy
• Duża membrana otaczająca dla równomiernego rozpraszania
• Długie izolowane przewody połączeniowe

Montaż i integracja

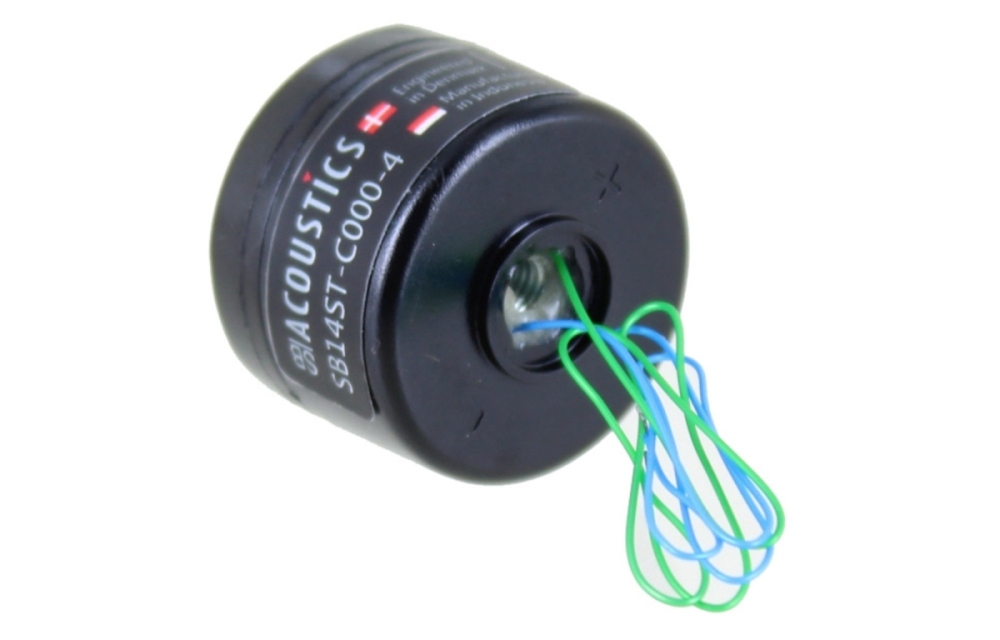

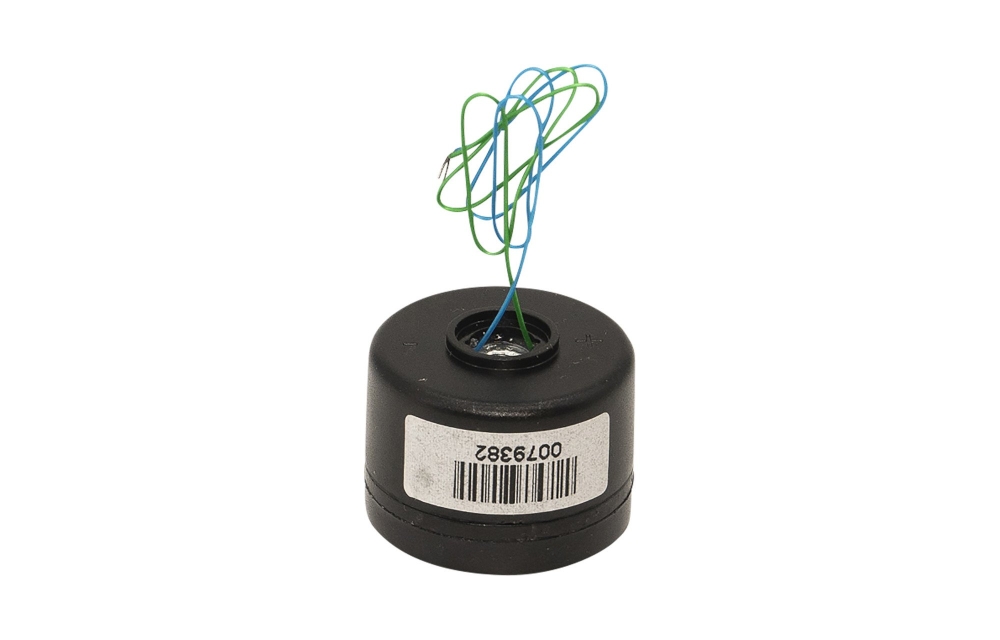

SB14ST-C000-4 posiada gwintowany otwór na środku z tyłu, który umożliwia łatwe przymocowanie wysokotonowego głośnika do obudowy głośnikowej lub w konstrukcji koncentrycznej. Kompaktowe wymiary i długie przewody dają dużą elastyczność w umiejscowieniu, nawet w ciasnych przestrzeniach. Niewielka głębokość montażu ułatwia integrację za frontem.

Parametry dźwiękowe i wydajność
Głośnik wysokotonowy zapewnia równomierną charakterystykę częstotliwościową w wyższych zakresach dzięki dużej membranie otaczającej, która daje szerokie i równomierne rozpraszanie dźwięku. Przy czułości 86 dB i częstotliwości rezonansowej 1300 Hz dobrze współpracuje z przetwornikami średniotonowymi dla zrównoważonego dźwięku. Moc znamionowa 10 W jest wystarczająca dla mniejszych końcówek mocy i systemów fabrycznych.

Specyfikacje
Nominalna impedancja: 4 Ω
Rezystancja DC (Re): 4,0 Ω
Indukcyjność cewki głosowej (Le): 0,04 mH
Efektywna powierzchnia membrany (Sd): 2,2 cm²
Średnica cewki głosowej: 12,4 mm
Wysokość cewki głosowej: 1,2 mm
Wysokość szczeliny powietrznej: 1,5 mm
Liniowy ruch cewki (p-p): 0,3 mm
Masa ruchoma wraz z powietrzem (Mms): 0,11 g
Rezonans w powietrzu (Fs): 1300 Hz
Czułość (2,83 V / 1 m): 86 dB
Współczynnik siły (Bl): 0,92 Tm
Moc znamionowa: 10 W (IEC 268-5, filtr górnoprzepustowy Butterwortha 3,5 kHz, 12 dB/okt)
Gęstość strumienia magnetycznego: 0,97 T
Waga magnesu: 3,4 g
Waga netto: 0,014 kg

Wymiary
Średnica frontu: Ø24,2 mm
Całkowita głębokość: 19,0 mm
Głębokość montażu za frontem: 17,5 mm
Grubość kołnierza: 1,0 mm
Wymiary wg rysunku (patrz szkic): Ø10,0 mm, Ø8,5 mm
