Kompaktowy radiator pierścieniowy o niskim rezonansie

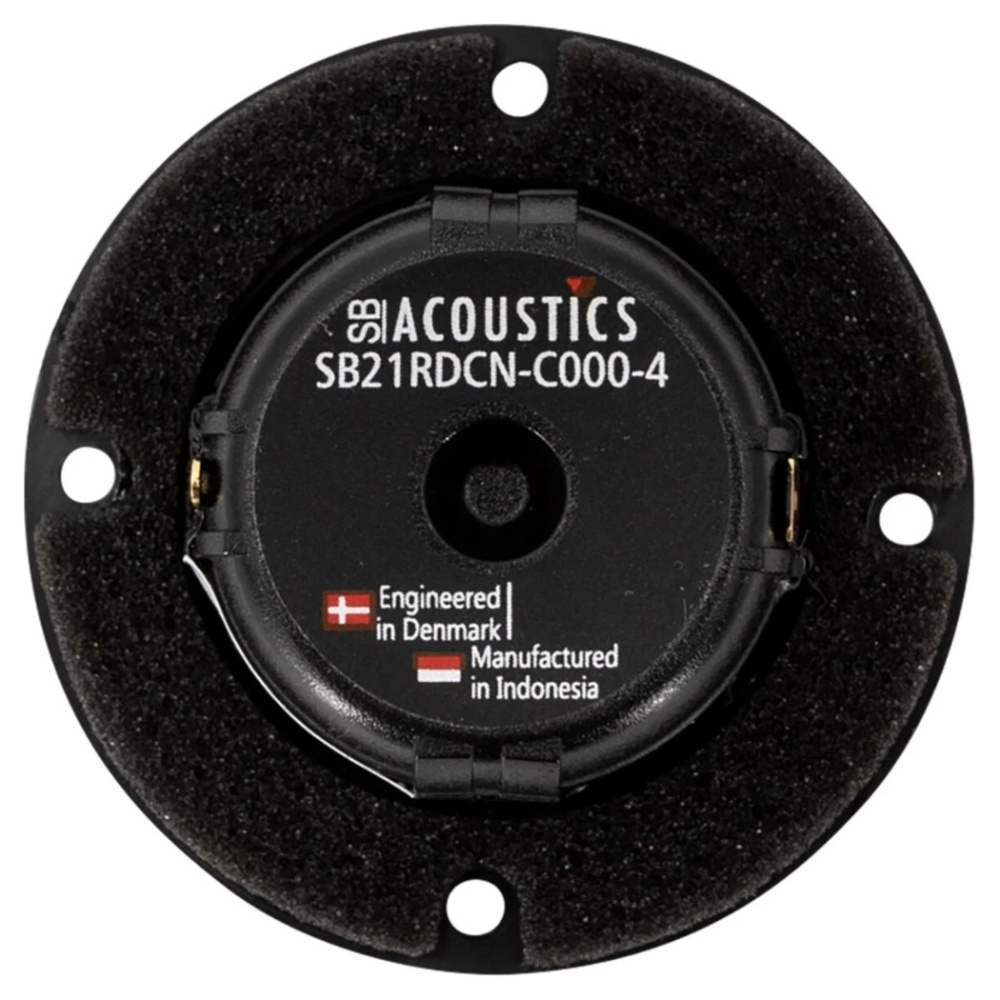

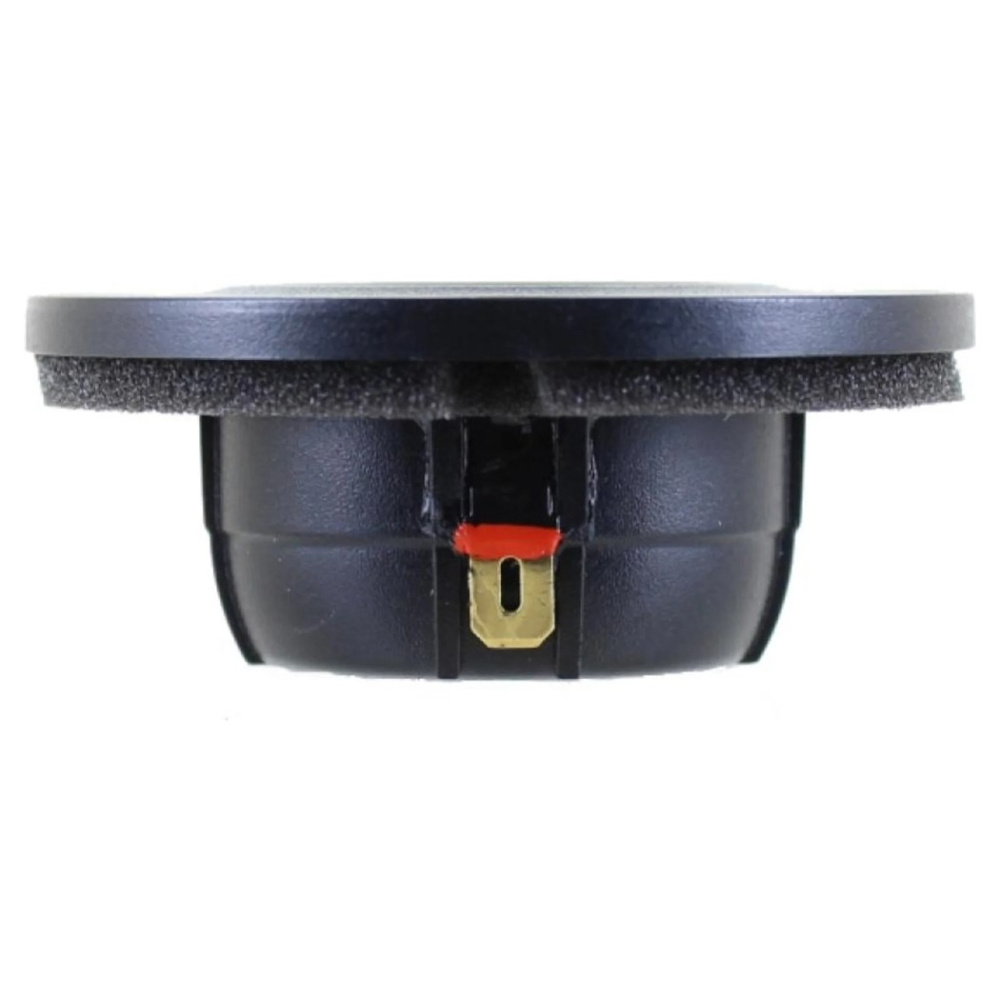

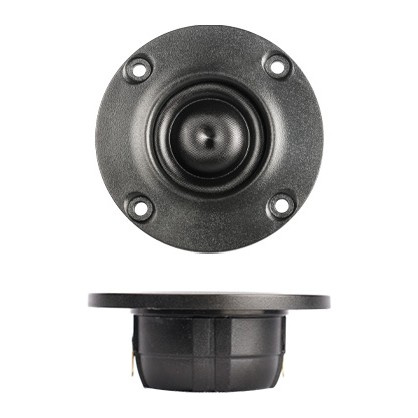

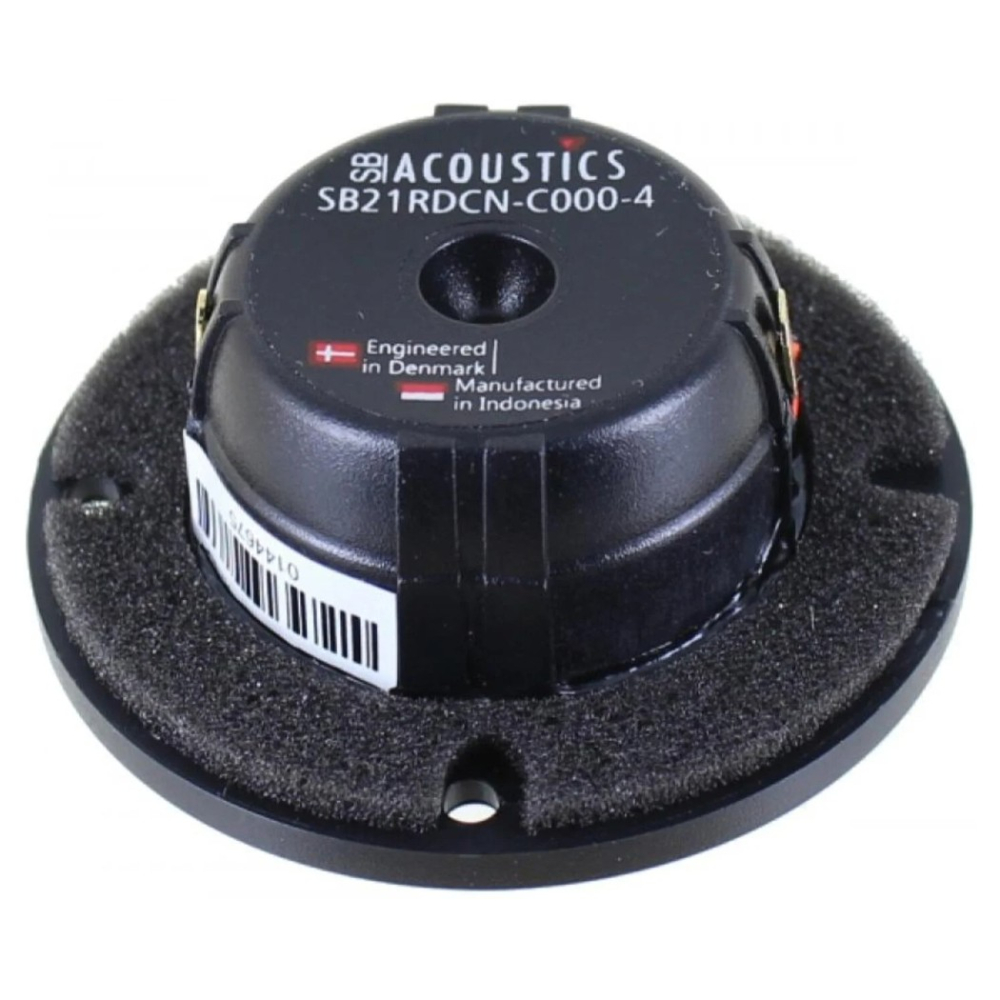

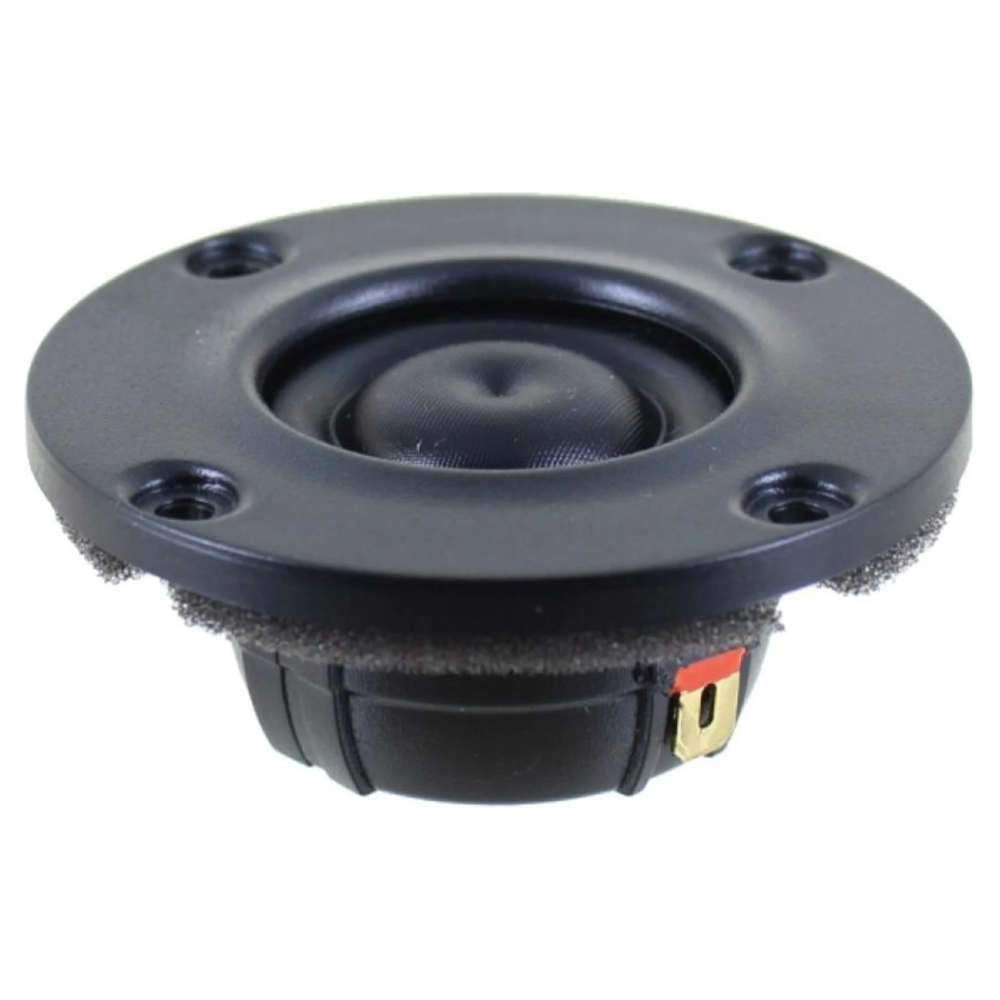

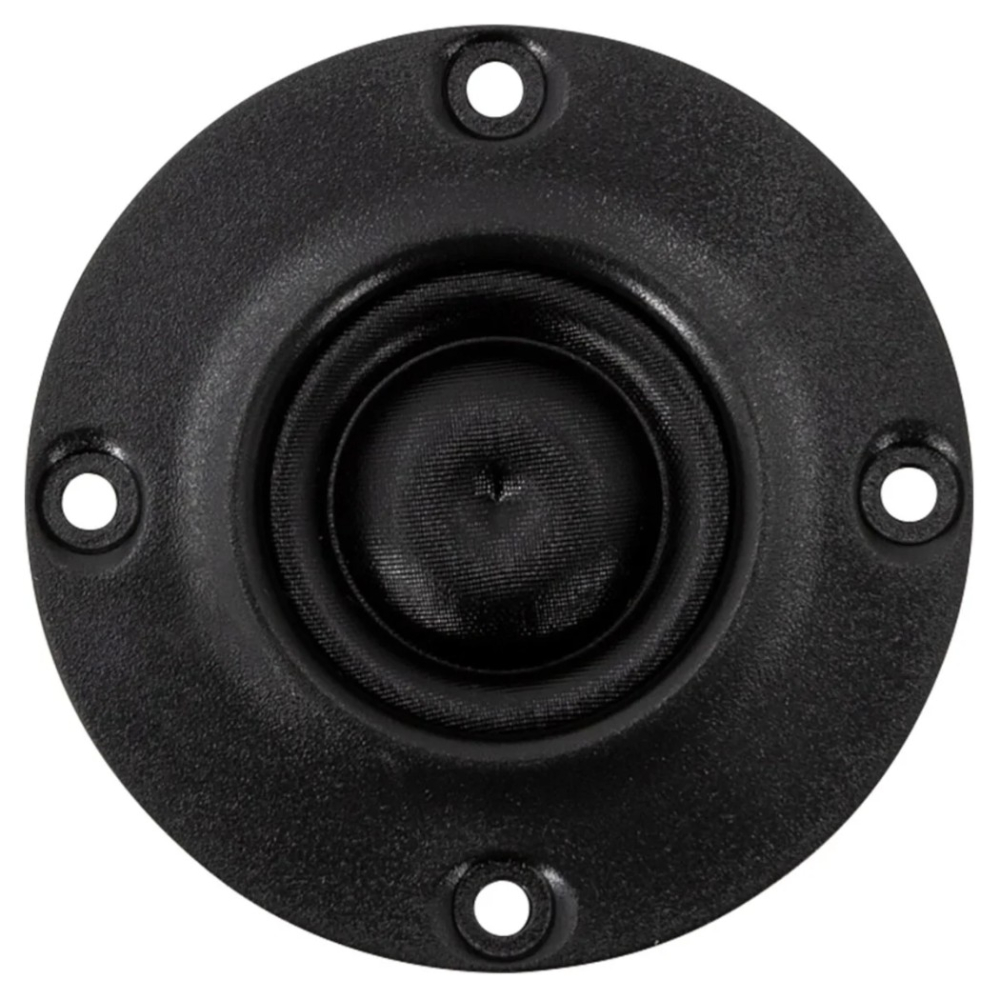

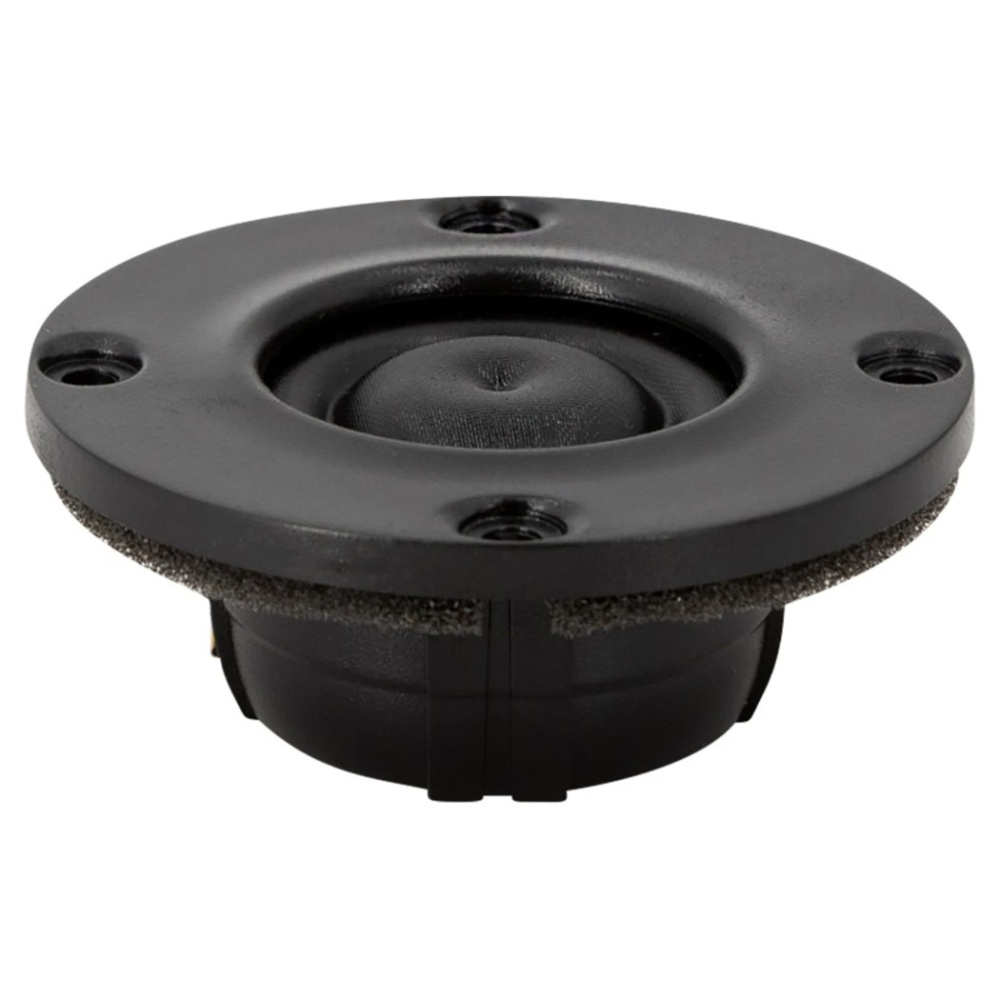

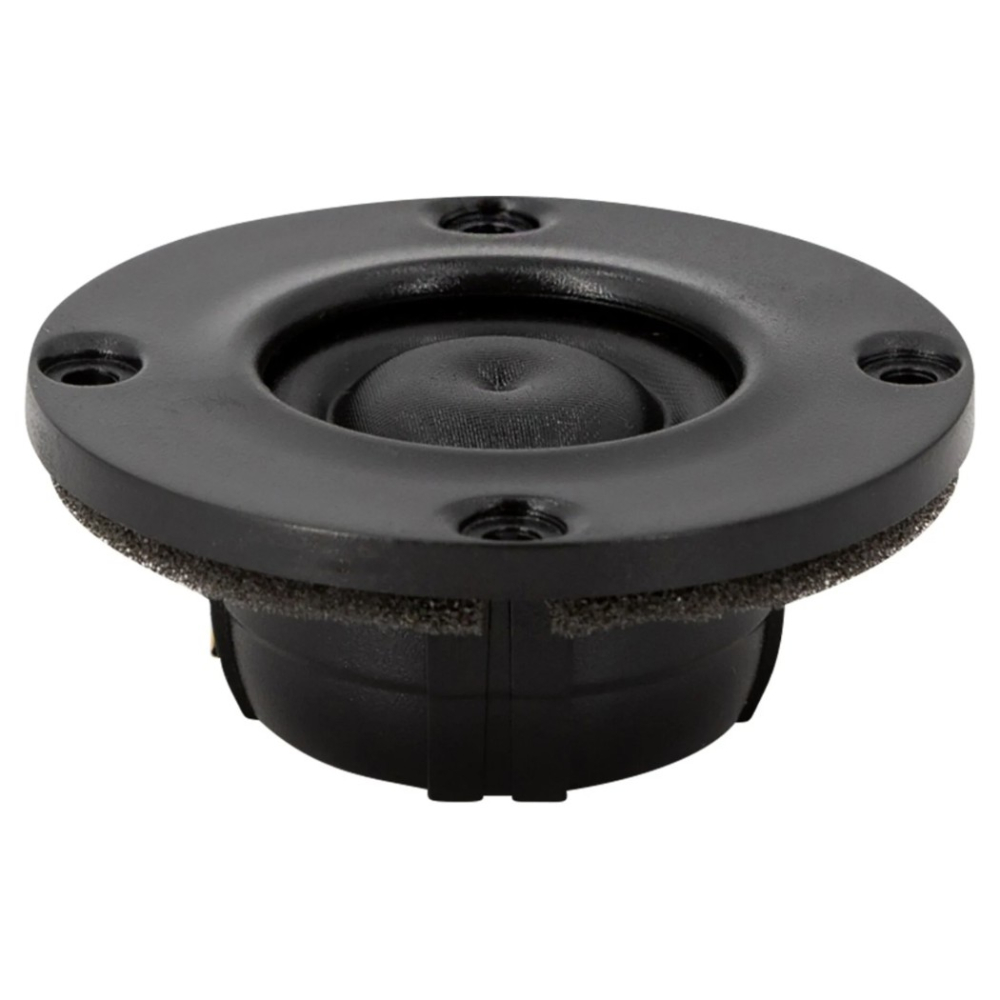

SB Acoustics SB21RDCN-C000-4 to kompaktowy wysokotonowy przetwornik z radiatorem pierścieniowym do budowy kolumn, w których ważne są niskie zniekształcenia, mała masa ruchoma i rozszerzone odtwarzanie w górnym zakresie. Konstrukcja łączy membranę o kontrolowanym rezonansie z napędem neodymowym, kopułką miedzianą i tłumioną komorą tylną. Efektem jest wysokotonowy przetwornik z częstotliwością rezonansową 850 Hz, skutecznością 89.5 dB oraz charakterystyką sięgającą znacznie powyżej 20 kHz.

• Impedancja znamionowa 4 ohm
• Konstrukcja z radiatorem pierścieniowym o niskiej częstotliwości rezonansowej
• Skuteczność 89.5 dB przy 2.83 V/1 m
• Obciążalność 40 W zgodnie z IEC 268-5
• Napęd neodymowy z kopułką miedzianą dla niskiej indukcyjności
• Cewka CCAW dla małej masy ruchomej
• Tłumiona komora tylna dla kontrolowanego odtwarzania

Kontrolowana membrana

Membrana radiatora pierścieniowego została zaprojektowana tak, aby ograniczać podziały i rezonanse w górnym zakresie częstotliwości. W połączeniu z niską masą ruchomą wynoszącą 0.25 g daje to dobre warunki do szybkiego i szczegółowego odtwarzania. Cewka jest nawinięta przewodnikami CCAW, natomiast przewodniki srebrne zastosowano dla długiej żywotności i stabilnego kontaktu elektrycznego.

Napęd i komora tylna

Kompaktowy napęd neodymowy wykorzystuje kopułkę miedzianą, która zmniejsza indukcyjność cewki i pomaga ograniczyć przesunięcie fazowe przy wyższych częstotliwościach. Nieresonująca komora tylna z optymalnym tłumieniem jednocześnie przyczynia się do niskiej częstotliwości rezonansowej swobodnej wynoszącej 850 Hz. Podana obciążalność 40 W została zmierzona zgodnie z IEC 268-5 przy filtrze górnoprzepustowym Butterwortha 2600 Hz i 12 dB/oktawę.

Parametry

Rezystancja DC, Re: 3.1 ohm

Indukcyjność cewki, Le: 0.04 mH

Efektywna powierzchnia membrany, Sd: 4.6 cm²

Masa ruchoma z powietrzem, Mms: 0.25 g

Częstotliwość rezonansowa swobodna, Fs: 850 Hz

Mechaniczny współczynnik Q, Qms: 2.71

Elektryczny współczynnik Q, Qes: 2.45

Całkowity współczynnik Q, Qts: 1.28

Współczynnik siły, Bl: 1.3 Tm

Specyfikacje

Impedancja znamionowa: 4 ohm

Skuteczność: 89.5 dB, 2.83 V/1 m

Obciążalność: 40 W zgodnie z IEC 268-5

Średnica cewki: 20.4 mm

Skok liniowy: 0.5 mm p-p

Indukcja magnetyczna: 0.9 T

Masa magnesu: 0.01 kg

Masa netto: 0.06 kg
