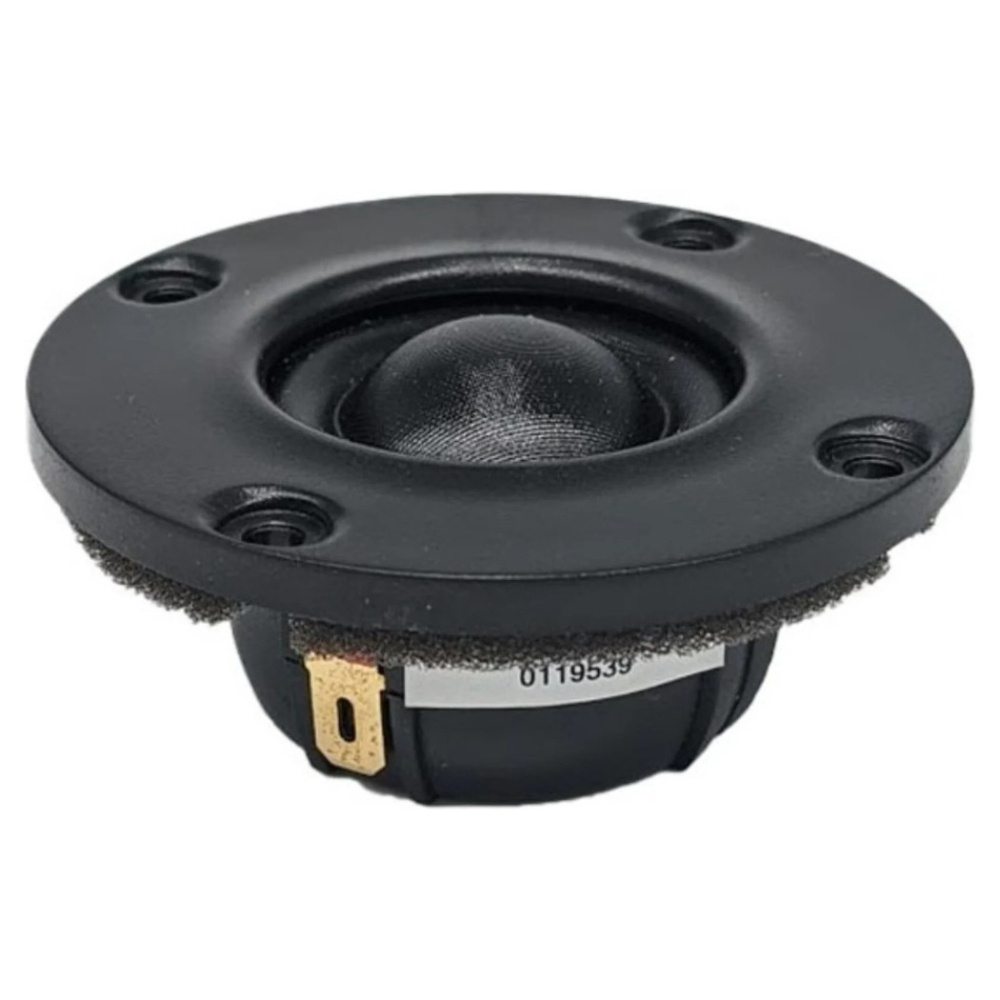

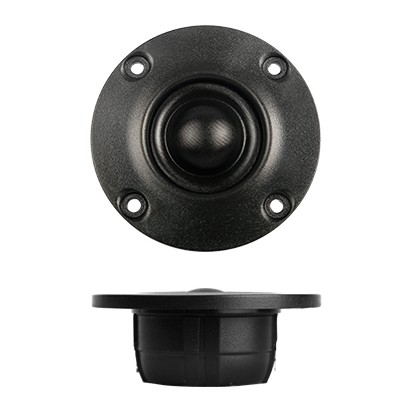

Kompaktowy tweeter o niskiej częstotliwości rezonansowej

SB Acoustics SB21SDCN-C000-4 to kompaktowy tweeter do konstrukcji głośnikowych, w których najważniejsze są niskie zniekształcenia, niska masa ruchoma oraz dobre możliwości podziału pasma. Konstrukcja łączy dużą kopułkę z napędem neodymowym, miedzianą nakładką i tłumioną komorą tylną, co pomaga utrzymać niską indukcyjność i przesunięcie fazowe, a jednocześnie częstotliwość rezonansowa wynosi niskie 850 Hz.

• 4 ohm impedancja nominalna
• 90 dB skuteczność przy 2.83 V/1 m
• Częstotliwość rezonansowa 850 Hz
• Obciążalność 40 W zgodnie z IEC 268-5
• Napęd neodymowy z miedzianą nakładką dla niskiej indukcyjności
• Cewka CCAW dla niskiej masy ruchomej
• Tłumiona komora tylna dla kontrolowanej reprodukcji

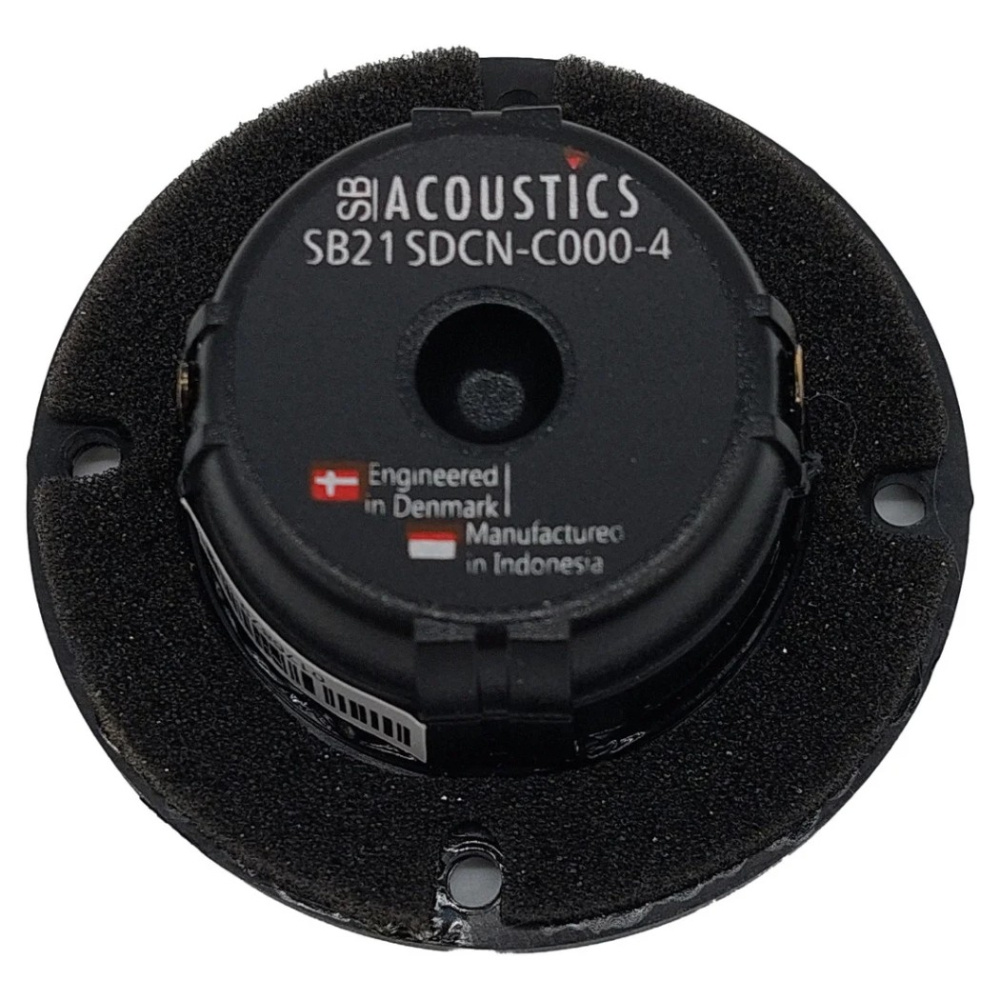

Napęd i cewka

Kompaktowy napęd neodymowy wykorzystuje miedzianą nakładkę, która zmniejsza indukcyjność cewki, a tym samym także przesunięcie fazowe przy wyższych częstotliwościach. Cewka jest nawinięta przewodnikiem CCAW, aby utrzymać niską masę ruchomą, a całkowita masa ruchoma wraz z powietrzem wynosi zaledwie 0.25 g. Między cewką a zaciskiem zastosowano przewodniki srebrne o długiej żywotności.

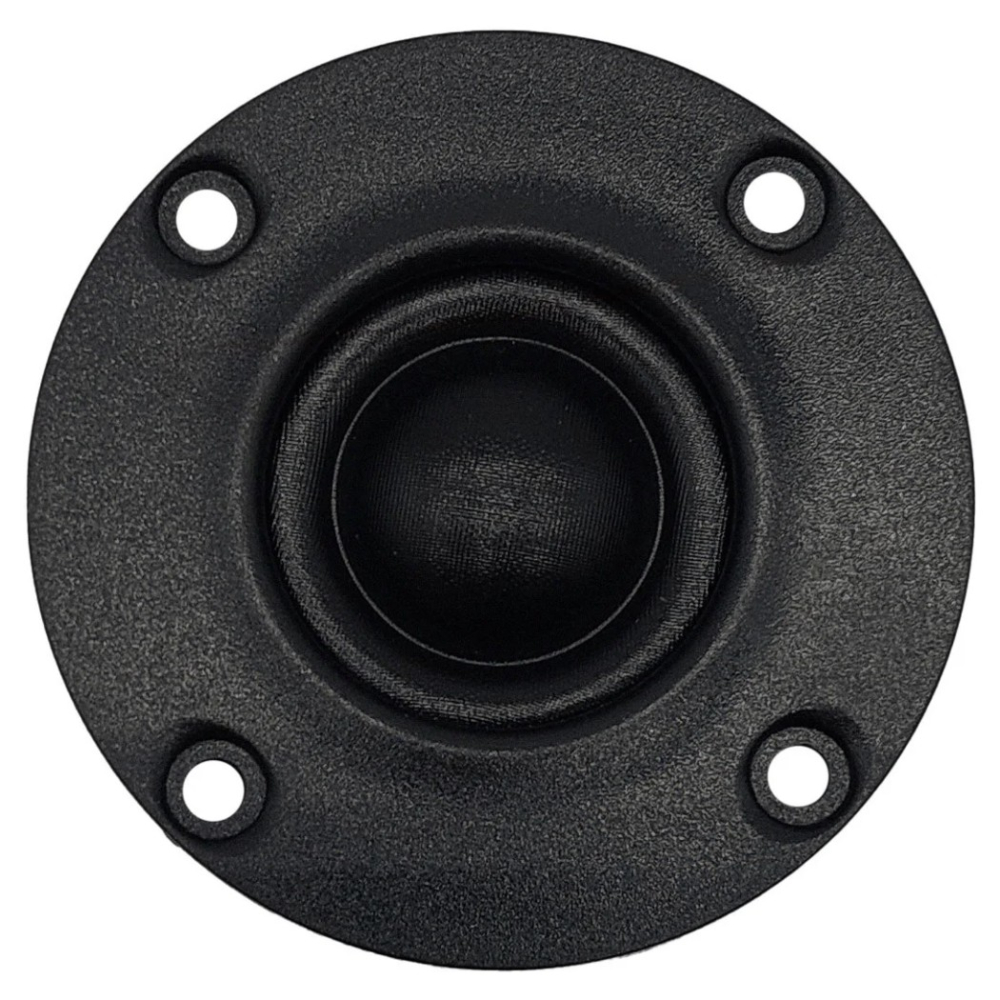

Kopułka i komora tylna

Stosunkowo duża kopułka zapewnia efektywną powierzchnię tłoka 4.9 cm² i jest połączona z nieresonującą komorą tylną z optymalnie dobranym tłumieniem. Przyczynia się to do niskiej częstotliwości rezonansu swobodnego 850 Hz i daje konstruktorowi większą swobodę przy projektowaniu zwrotnicy. Podana obciążalność 40 W obowiązuje zgodnie z IEC 268-5 przy filtrze górnoprzepustowym Butterwortha 12 dB/oktawę przy 2600 Hz.

Parametry

Rezystancja DC, Re: 3.1 ohm
Indukcyjność cewki, Le: 0.04 mH
Efektywna powierzchnia tłoka, Sd: 4.9 cm²
Masa ruchoma wraz z powietrzem, Mms: 0.25 g
Częstotliwość rezonansu swobodnego, Fs: 850 Hz
Mechaniczny współczynnik Q, Qms: 2.44
Elektromagnetyczny współczynnik Q, Qes: 2.45
Całkowity współczynnik Q, Qts: 1.22
Czynnik siły, Bl: 1.3 Tm

Specyfikacje

Impedancja nominalna: 4 ohm
Skuteczność: 90 dB, 2.83 V/1 m
Obciążalność: 40 W zgodnie z IEC 268-5
Średnica cewki: 20.4 mm
Wysokość cewki: 1.5 mm
Wysokość szczeliny powietrznej: 2.0 mm
Skok liniowy: 0.5 mm p-p
Indukcja magnetyczna: 0.9 T
Masa magnesu: 0.01 kg
Masa netto: 0.06 kg
