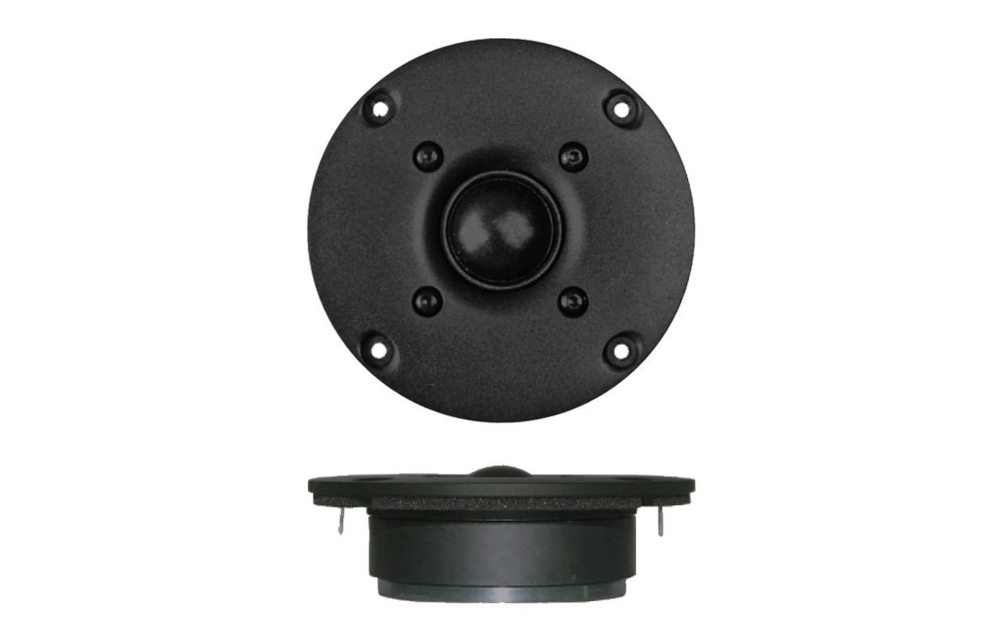

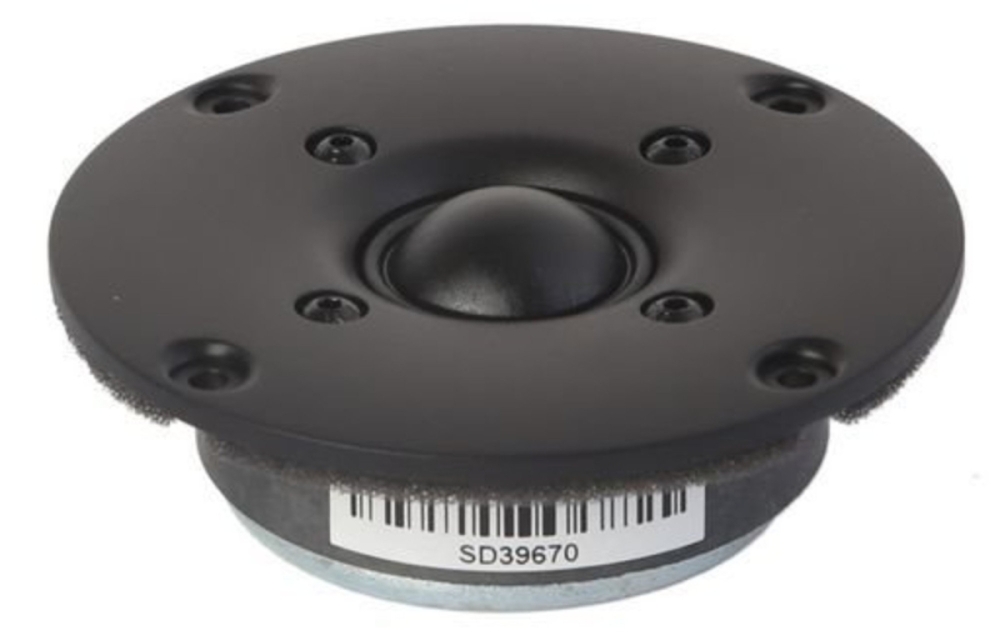

SB Acoustics SB26ST-C000-5 to 1-calowy miękki kopułkowy wysokotonowy z optymalnym tłumieniem w otworze biegunowym, które minimalizuje wewnętrzne refleksy dla czystszego dźwięku. Posiada lekką cewkę CCAW oraz saturacyjnie kontrolowany system magnetyczny zapewniający niskie zniekształcenia i miękkie, równomierne odwzorowanie wysokich częstotliwości. Wysokotonowiec jest przeznaczony do pracy z filtrem górnoprzepustowym około 2600 Hz i nadaje się do systemów oryginalnych oraz własnych konstrukcji wymagających dobrej reprodukcji wysokich tonów i wysokiej mocy wejściowej.

• Napięcie znamionowe: 5 Ω
• Czułość: 91 dB (2,83 V / 1 m)
• Moc znamionowa: 80 W (IEC 268-5)
• Średnica cewki: 25,4 mm
• Częstotliwość rezonansu w powietrzu: 870 Hz
• Średnica frontu: Ø88,5 mm
• Wymiar otworu montażowego: Ø70,0 mm
• Głębokość montażu: 33,2 mm
• Otwory na śruby: 4 × Ø4,0 mm

Budowa i jakość dźwięku

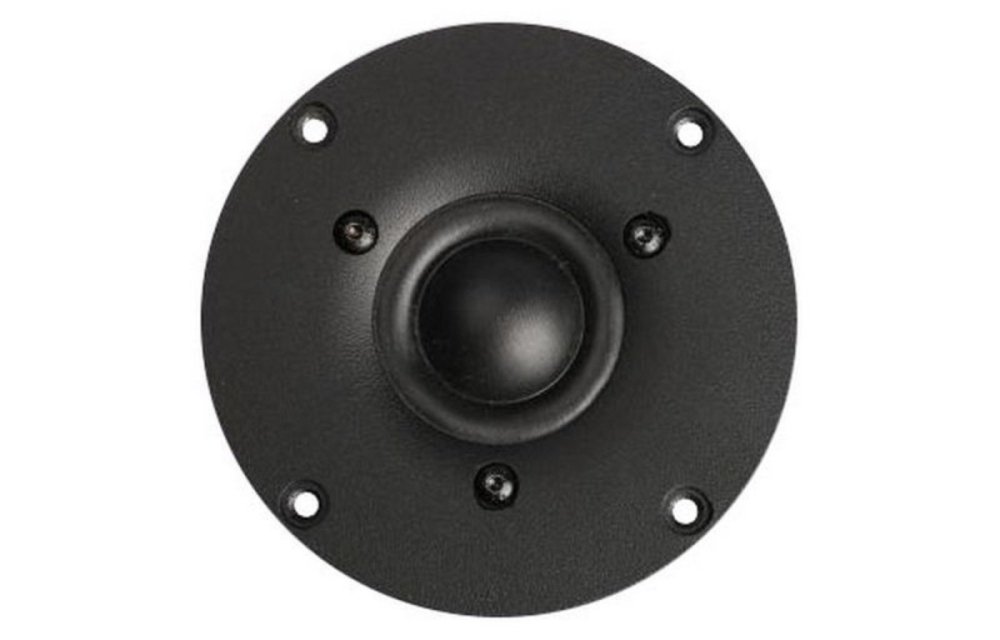

SB26ST-C000-5 posiada miękką tkaninową kopułkę o drobnym splocie, która zapewnia miękką i ciągłą charakterystykę częstotliwości bez ostrych szczytów. Optymalne tłumienie w otworze biegunowym redukuje wewnętrzne refleksje, co poprawia klarowność dźwięku. System magnetyczny jest saturacyjnie kontrolowany, aby utrzymać niskie zniekształcenia nawet przy dużym obciążeniu. Lekka cewka CCAW zmniejsza masę ruchomą, co przekłada się na szybką reakcję i bogactwo detali w wysokich tonach. Efektem jest zrównoważona i naturalna reprodukcja wysokich częstotliwości, która sprawdza się zarówno w systemach oryginalnych, jak i wysokiej klasy konstrukcjach.

Wymiary i montaż

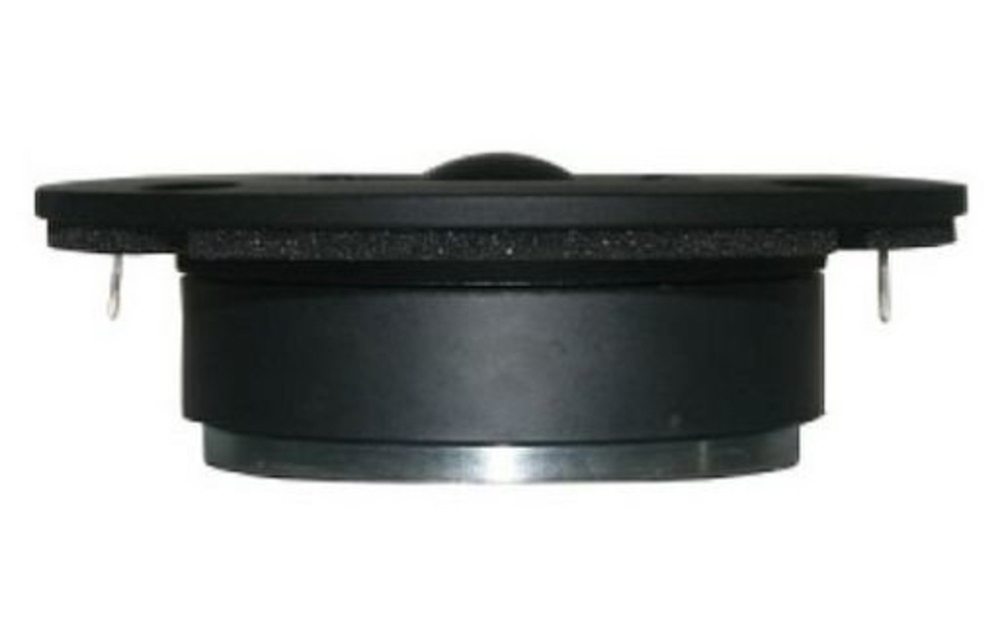

Wysokotonowiec jest przystosowany do łatwego montażu z frontem o średnicy 88,5 mm i otworem montażowym 70 mm. Posiada cztery wpuszczane otwory na śruby dla pewnego mocowania i głębokość montażu 33,2 mm, co pozwala na integrację w większości obudów i paneli. Kompaktowa konstrukcja ułatwia instalację w ciasnych przestrzeniach bez kompromisów w jakości dźwięku.

Specyfikacje
Nominalna impedancja: 5 Ω
Rezystancja DC (Re): 4,4 Ω
Indukcyjność cewki (Le): 0,07 mH
Efektywna powierzchnia membrany (Sd): 6,2 cm²
Średnica cewki: 25,4 mm
Wysokość cewki: 1,8 mm
Wysokość szczeliny powietrznej: 3,0 mm
Liniowy ruch cewki (p-p): 1,2 mm
Masa ruchoma wraz z powietrzem (Mms): 0,33 g
Częstotliwość rezonansu w powietrzu (Fs): 870 Hz
Czułość (2,83 V / 1 m): 91 dB
Współczynnik Q mechaniczny (Qms): 5,0
Współczynnik Q elektryczny (Qes): 1,64
Całkowity współczynnik Q (Qts): 1,24
Siła pola magnetycznego (Bl): 2,2 Tm
Moc znamionowa: 80 W (IEC 268-5)
Gęstość strumienia magnetycznego: 1,23 T
Waga magnesu: 0,22 kg
Waga netto: 0,51 kg

Wymiary / montaż
Średnica frontu: Ø88,5 mm
Średnica czoła: Ø100,0 mm ±0,35 mm
Otwory na śruby: 4 × Ø4,0 mm
Frezowanie: Ø8,0 mm (4 szt.)
Głębokość montażu: 33,2 mm
Wymiar tylnej części: Ø81,3 mm
Otwór montażowy (cutout): Ø70,0 mm
