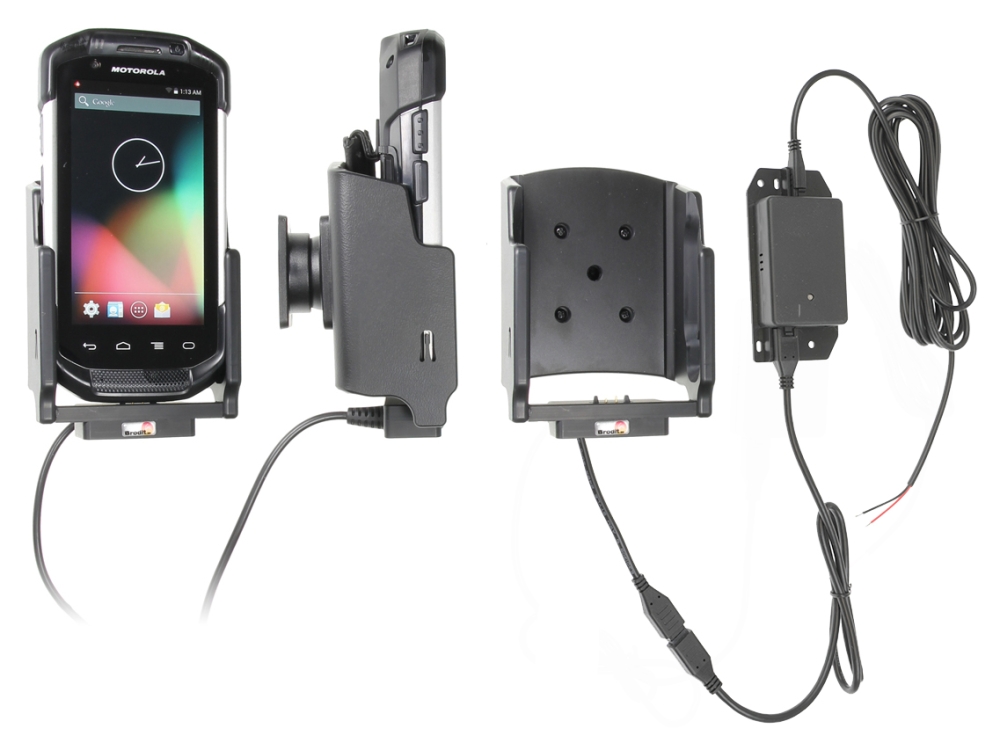

Brodit 513707 - Aktywny uchwyt do stałej instalacji. Aktywny uchwyt podłączany wewnątrz deski rozdzielczej, co pozwala na estetyczny montaż bez wiszących kabli!
Możesz używać uchwytu tylko do ładowania urządzenia lub podłączyć adapter do złącza Molex dla dodatkowej funkcjonalności. Wtedy uchwyt można używać także do ładowania odbiorników GPS lub innych własnych rozwiązań (nie do komunikacji danych ani połączeń audio). 12/24 V. Produkt posiada homologację E. Przewód zasilający uchwytu powinien być podłączony przez bezpiecznik 2 A. Ładowarka 2 A. Montaż powinien wykonać fachowiec.

System łatwej wymiany:
Dzięki systemowi easy-switching możesz wymienić tylko uchwyt, zachowując podłączone przewody. Oszczędza to dużo czasu! Przy zmianie urządzenia nie trzeba robić pełnej instalacji. Dotyczy to także serwisu gwarancyjnego lub napraw. Wystarczy odłączyć uchwyt od kabla ładowania przez szybkie złącze Molex 6-pin, a następnie podłączyć nowy uchwyt. Wymiana zajmuje kilka sekund.

Uchwyt wyposażony jest w przegub kulowy, dzięki czemu można łatwo regulować kąt widzenia ekranu lub zmieniać ustawienie pionowe i poziome. Regulacja kąta 17° i obrót 360°. Płytka montażowa 42x50 mm z otworami AMPS 4 mm. Wykonany z czarnego tworzywa ABS/Acetal. Wyprodukowany w Szwecji. Montowany na platformie montażowej ProClip lub podstawce.


• Brodit aktywny uchwyt do stałej instalacji
• Motorola TC70
• Motorola TC75
• Symbol TC70
• Symbol TC75
• Zebra TC70
• Zebra TC72
• Zebra TC75
• Zebra TC77

Przeczytaj uważnie całą instrukcję i obejrzyj zdjęcia przed rozpoczęciem montażu.

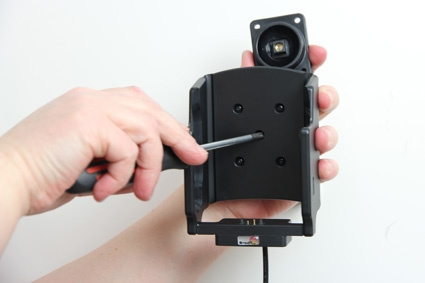

1. Poluzuj śrubę na środku uchwytu, aby zdjąć płytkę montażową z tyłu.

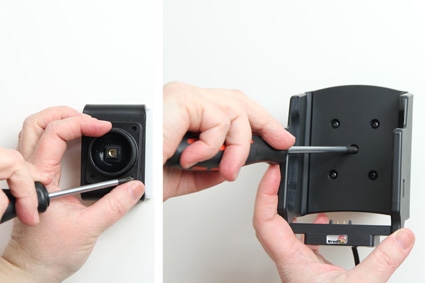

2. Umieść płytkę montażową w wybranym miejscu. Przykręć płytkę do powierzchni dołączonymi śrubami. Umieść uchwyt na płytce tak, aby śruba pasowała do otworu w przegubie kulowym. Dokręć śrubę tak, aby uchwyt był stabilny, ale można go regulować.

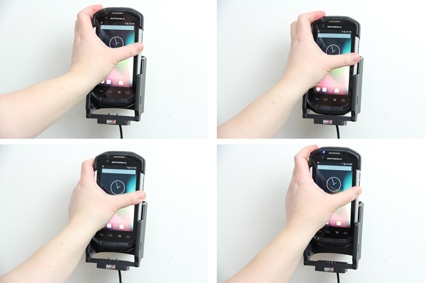

3. Aby umieścić urządzenie w uchwycie: umieść dolną część urządzenia w uchwycie, dociśnij górną część do przodu i jednocześnie wciśnij urządzenie w dół do uchwytu. Aby zdjąć urządzenie z uchwytu: naciśnij górną część uchwytu do przodu. Gdy urządzenie się zwolni, podnieś je z uchwytu.

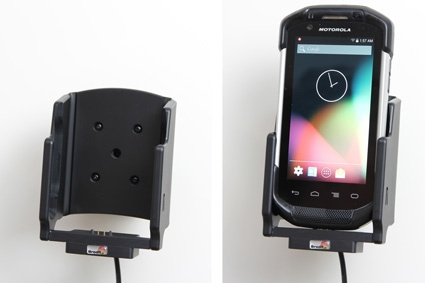

4. Uchwyt jest gotowy do użycia.

Specyfikacja
Napięcie wejściowe: DC/10-30V
Napięcie ładowania: DC/4.75-5.3V
Natężenie wyjściowe (typ): 2.0A
Zabezpieczenia wejścia i wyjścia: odwrócenie polaryzacji wejścia/ nadnapięcie wyjścia/ nadprąd wyjścia/ zwarcie wyjścia
Wskaźnik ładowania LED: wskaźnik zasilania (zielony), Ovp/Ocp/ zwarcie (czerwony)
Temperatura pracy: 0°C ~ +40°C
Temperatura przechowywania: -20°C ~ +80°C
Zgodność RoHS: ROHS

Brodit ProClip
Dwuczęściowe rozwiązanie montażowe Brodit zapewnia instalację idealnie dopasowaną do twoich potrzeb. Jedną częścią jest uchwyt na urządzenie, dopasowany do twojego telefonu komórkowego, tabletu lub innego urządzenia przenośnego. W połączeniu z nim stosuje się ProClip – specjalnie zaprojektowany uchwyt montażowy dla twojego modelu samochodu. ProClip montuje się bez użycia śrub i bez uszkodzeń wnętrza pojazdu. Elastyczny, stabilny i bezpieczny. Nie może być łatwiej!

Aby znaleźć uchwyt do swojego urządzenia: Kliknij tutaj
Aby znaleźć uchwyt do swojego samochodu: Kliknij tutaj

Pasuje do
Motorola TC70
Motorola TC75
Symbol TC70
Symbol TC75
Zebra TC70
Zebra TC72
Zebra TC75
Zebra TC77
