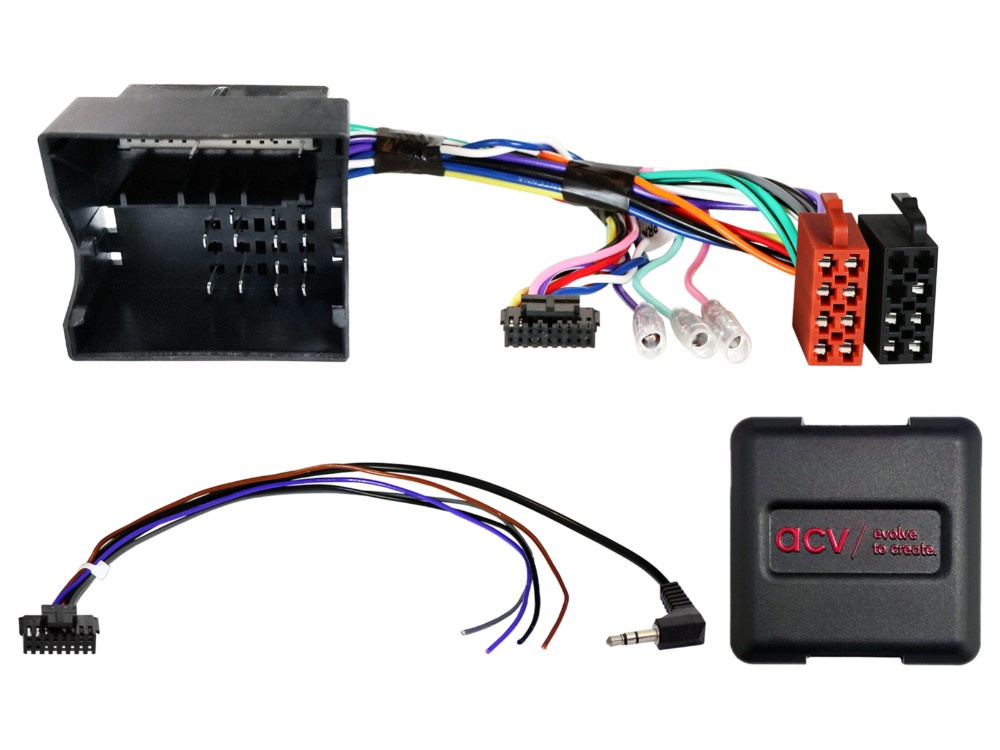

ACV 42xmc015 to adapter stalk przeznaczony do Mercedes Sprinter, zaprojektowany, aby zachować oryginalne funkcje sterowania kierownicą przy wymianie fabrycznie zamontowanego radia na jednostkę aftermarket.

Kompatybilny z Mercedes Sprinter (W907/W910) od 06/2018 do 2024.
Umożliwia używanie przycisków na kierownicy do sterowania nowym urządzeniem audio.
Zawiera 40-pinowe złącze Quadlock do łatwego montażu.
Wspiera różne funkcje w zależności od wyposażenia samochodu i oprogramowania jednostki aftermarket.
Zawiera sygnały np. zapłonu, oświetlenia i sygnału cofania.

Produkt wymaga sprawdzenia, czy dołączone złącza pasują zarówno wizualnie, jak i technicznie do Twojego pojazdu. Ważne jest, aby zweryfikować, czy jeden z wymienionych systemów OEM był fabrycznie zainstalowany. Sprawdź również funkcjonalność i ustawienia pojazdu przed ostatecznym montażem. W razie pytań skontaktuj się z naszym wsparciem.

Uwaga, że złącze CAN Bus to 40-pinowe Quadlock, a oryginalne złącze SWC to wtyk 3,5 mm jack lub osobne przewody. W pojazdach z otwartą deską rozdzielczą i instalacją 1-DIN, sygnał impulsu prędkości nie jest wspierany. W pojazdach z E-call sprawdź przypisanie mikrofonowego kabla paskowego MQS przed instalacją. Dostosuj przypisanie zworki mikrofonu MQS, jeśli to konieczne, i sprawdź funkcję E-call przed ostatecznym montażem. W pojazdach z retrofitowaną kamerą sprawdź działanie sygnału cofania +12V przed instalacją. Alternatywnie sygnał cofania można znaleźć po stronie kierowcy wiązki przewodów za skrzynką bezpieczników, kolor przewodu to biało-niebieski.

Ogólne instrukcje instalacji obejmują weryfikację wszystkich funkcji i ustawień oryginalnego radia, odłączenie go od zasilania, sprawdzenie wszystkich połączeń i dokładne przestrzeganie instrukcji montażu. W przypadku problemów z interfejsem lub pojazdem, przywróć oryginalne radio i zweryfikuj konfigurację sprzętową.

Zwróć uwagę, że wszelkie zmiany w konfiguracji przewodów lub użycie alternatywnych połączeń powinny być wykonane przez wykwalifikowanych specjalistów. Ważne jest, aby upewnić się, że wszystkie modyfikacje nie wpływają na warunki gwarancji.

Dostarczane sygnały:
Czerwony: +12V zapłon zacisk 15
Pomarańczowy: +12V oświetlenie zacisk 58
Fioletowo-biały: +12V sygnał cofania
Zielony: GND sygnał hamulca postojowego
Maksymalna dopuszczalna obciążalność: 250 mA.

Dla więcej funkcji SWC, jeśli to możliwe, zakoduj samochód do Audio 15 OEM HU.

Pasuje do
Mercedes Sprinter (W907/W910) 06/2018 - 2024

Specyfikacje
40-pinowe złącze Quadlock
Maksymalne zużycie prądu: 250 mA
Wymagania cewki przekaźnika: min. 75 Ohm, min. 150 Ohm
