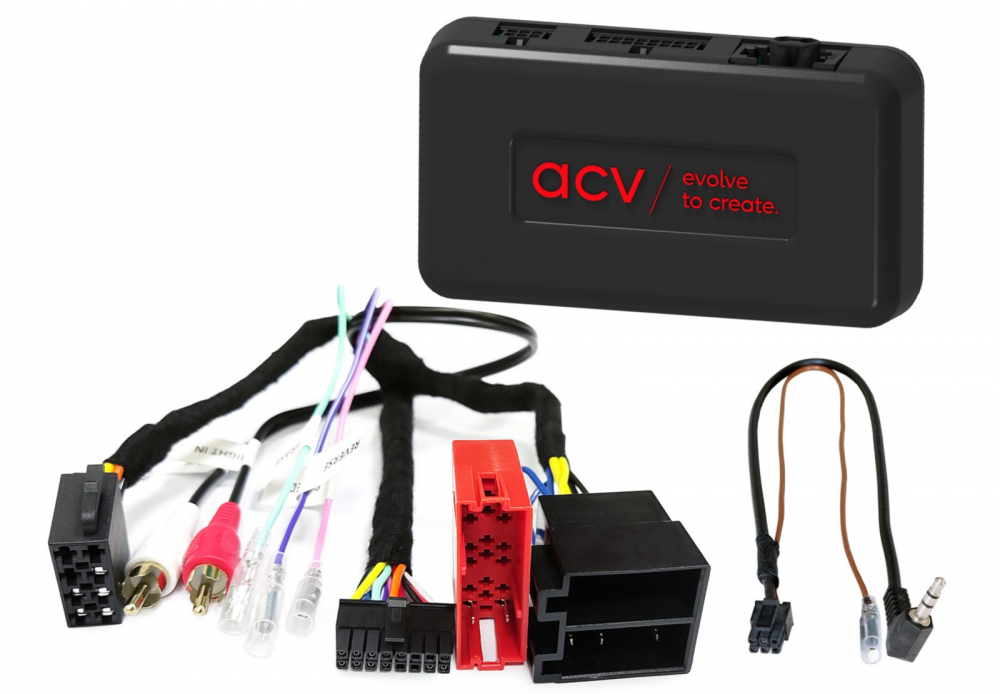

ACV 42xpo005 to adapter SWC, który umożliwia zachowanie oryginalnych funkcji sterowania przy kierownicy podczas wymiany fabrycznego radia na jednostkę aftermarket w Porsche Boxster, Cayman i 911.

Kompatybilny z Porsche Boxster (987) od 10/2004 do 01/2009
Kompatybilny z Porsche Cayman (987C) od 11/2005 do 01/2009
Kompatybilny z Porsche 911 (997) od 07/2004 do 08/2009
Obsługuje OEM MOST system wzmacniaczy, ale funkcja fader nie jest obsługiwana
W zestawie wszystkie niezbędne kable do instalacji i podłączenia

Adapter jest zaprojektowany do współpracy ze specyficznymi jednostkami OEM i może wymagać sprawdzenia funkcji oraz ustawień samochodu przed instalacją. Ważne jest, aby porównać dołączone złącza z tymi w pojeździe, aby zapewnić prawidłowe dopasowanie. W razie pytań lub potrzeby pomocy, prosimy o kontakt z naszym wsparciem.

Należy zauważyć, że złącze CAN Bus to ISO / Mini ISO, a złącze Porsche to OEM SWC > 3,5 mm Jack / luźne przewody. Adapter jest przeznaczony do pojazdów z jednostką CDR24 OEM HU oraz PCM2.1 OEM Sat Nav.

Dostarczane sygnały:
Czerwony: +12V zapłon zacisk 15
Pomarańczowy: +12V oświetlenie zacisk 58
Fioletowo-biały: +12V sygnał cofania
Różowy: sygnał impulsu prędkości
Zielony: GND sygnał hamulca postojowego
Maksymalna obciążalność wyjść: 250 mA.

Ogólne instrukcje instalacji obejmują weryfikację wszystkich funkcji i ustawień OEM HU oraz sprawdzenie wszystkich połączeń przed instalacją. Zalecane jest, aby wszystkie podłączenia i modyfikacje wykonywał wykwalifikowany instalator, aby zapewnić poprawne działanie i uniknąć uszkodzeń pojazdu.

Zmiany konfiguracji interfejsu i kabli połączeniowych HU należy wykonywać ostrożnie i zgodnie z instrukcjami producenta.

Aby zapewnić prawidłową instalację i działanie, ważne jest dokładne przestrzeganie wszystkich kroków oraz wykonanie testu funkcji sterowania przy kierownicy po instalacji.

Aby uzyskać więcej informacji, zapoznaj się z instrukcją obsługi lub skontaktuj się z naszym wsparciem.

Pasuje do
Porsche Boxster (987) 10/2004 - 01/2009
Porsche Cayman (987C) 11/2005 - 01/2009
Porsche 911 (997) 07/2004 - 08/2009

Specyfikacje
Czerwony: +12V zapłon zacisk 15
Pomarańczowy: +12V oświetlenie zacisk 58
Fioletowo-biały: +12V sygnał cofania
Różowy: sygnał impulsu prędkości
Zielony: GND sygnał hamulca postojowego
Maksymalne obciążenie: 250 mA
