ACV 691320-130-1-7 to zestaw montażowy 9/10" do radia z i-dapterem, przeznaczony do Seat, Skoda i Volkswagen z połączeniem 40-pin Quadlock.

• Zawiera ramkę montażową i zestaw instalacyjny do zastąpienia oryginalnej jednostki głównej
• Adapter do sterowania z kierownicy z wtykiem 40-pin Quadlock VW i konwersją na gniazdo 3,5 mm lub luźne przewody
• Adapter antenowy Fakra (żeńskie) do DIN (męskie) z zasilaniem phantom 12V
• Obsługuje podłączenie sterowania z kierownicy i anteny w kompatybilnych pojazdach
• Dostarczany ze szczegółową instrukcją instalacji do prawidłowego podłączenia i konfiguracji

Produkt jest przeznaczony do wymiany oryginalnego radia w kilku modelach Seat, Skoda i Volkswagen. W zależności od wyposażenia pojazdu i funkcji nowej jednostki niektóre funkcje pojazdu, takie jak Trailer Assist lub E Call, mogą nie być obsługiwane. Przed instalacją należy sprawdzić, czy złącza adaptera wizualnie i technicznie odpowiadają oryginalnym połączeniom w samochodzie. Należy również sprawdzić, czy w pojeździe zamontowano jeden ze wskazanych oryginalnych modeli radia. Przed ostatecznym montażem należy przetestować wszystkie funkcje pojazdu, ustawienia i sterowanie z kierownicy pod kątem działania. Instalacja powinna być wykonywana przez przeszkolony personel, a wszelkie modyfikacje okablowania mogą wpłynąć na gwarancję i działanie.

Połączenia obejmują złącze OEM sterowania z kierownicy, wtyk 40-pin Quadlock VW, antenę Fakra (żeńskie) do DIN (męskie) oraz zasilanie phantom 12V. Etapy instalacji obejmują sprawdzenie funkcji, prawidłowe podłączenie przewodów, ustawienie interfejsu w oprogramowaniu oraz test sterowania z kierownicy i innych funkcji.

Pasuje do
Seat Alhambra 2010-2015
Seat Leon 2005-2012
Seat Toledo 2013-2015

Skoda Fabia 2007-2014*
Skoda Octavia 2003-2013*
Skoda Rapid 2012-2019*
Skoda Roomster 2006-2015*
Skoda Superb 2008-2015*
Skoda Yeti 2009-2017*

Volkswagen Amarok 2010-2016**
Volkswagen Beetle 2011-2016**
Volkswagen Caddy 2003-2020**
Volkswagen Caravelle 2009-2015** ***
Volkswagen CC 2008-2016**
Volkswagen Eos 2006-2015**
Volkswagen Golf 2003-2014**
Volkswagen Jetta 2005-2015**
Volkswagen Multivan 2009-2015** ***
Volkswagen Passat 2005-2014**
Volkswagen Polo 2009-2014**
Volkswagen Scirocco 2008-2017**
Volkswagen Sharan 2010-2021**
Volkswagen T5 Transporter 2009-2015** ***
Volkswagen T6 2015-2019**
Volkswagen Tiguan 2007-2016**
Volkswagen Touran 2003-2015**

* Skoda: Do pojazdów z oryginalnym radiem Audience/Stream lub oryginalną nawigacją Amundsen/Columbus. Nie do pojazdów z oryginalnym radiem Technisat.

** Volkswagen: Do pojazdów z oryginalnym radiem RCD310, RCD500 lub RCD510 oraz oryginalną nawigacją RNS315 lub RNS510. Nie do pojazdów z oryginalnym radiem RCD320 ze złączem ISO.

*** Volkswagen Caravelle, Multivan i T5 z fabrycznie montowanym aktywnym systemem audio wymagają adaptera aktywnego systemu, artykuł 13-1424-26 (art.nr 70013142426).

Specyfikacja
Kolor: czarny
Połączenie: wtyk 40-pin Quadlock VW, złącze OEM sterowania z kierownicy, złącze antenowe Fakra (żeńskie) do DIN (męskie)
Zasilanie phantom: 12V

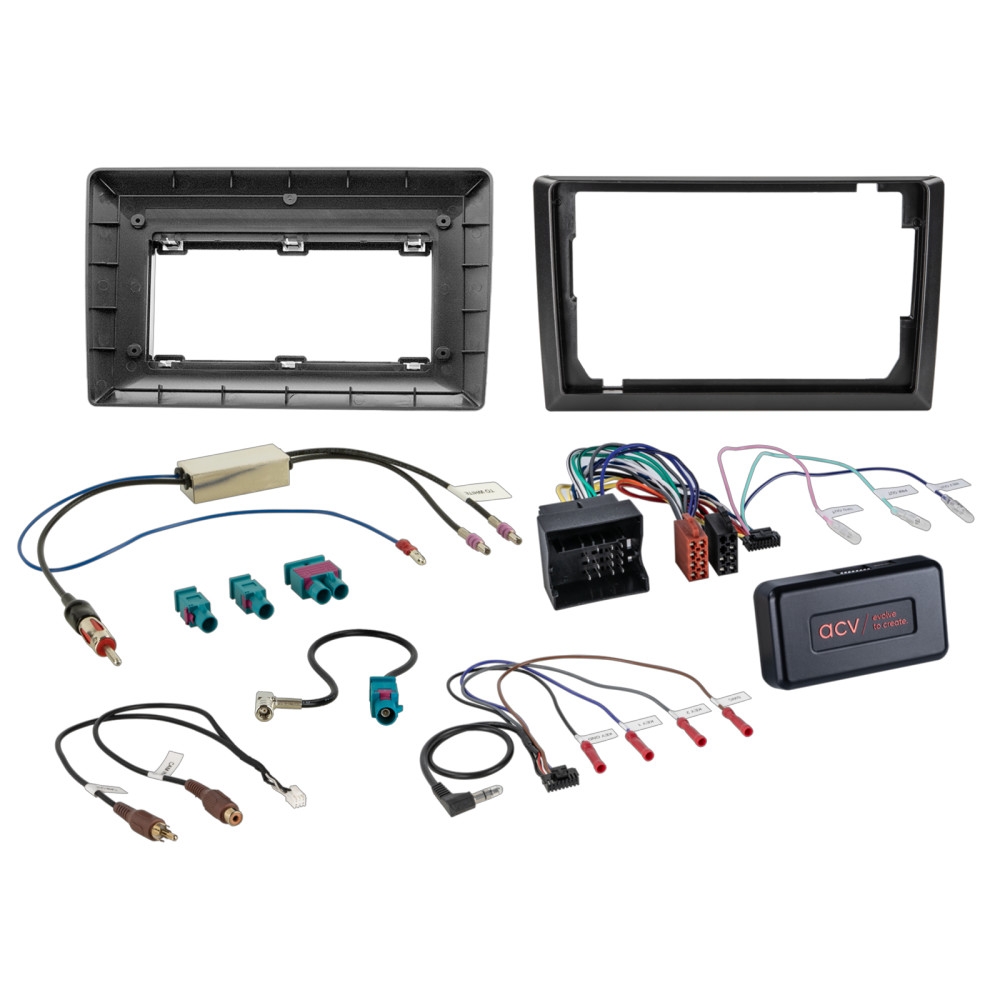

Elementy w zestawie: ramka radiowa, i-dapter 40-pin Quadlock, adapter antenowy Fakra do SMB, adapter antenowy Fakra do DIN z zasilaniem phantom 12V
Funkcje: obsługa sterowania z kierownicy, podłączenia anteny i oryginalnych funkcji pojazdu w zależności od wyposażenia
