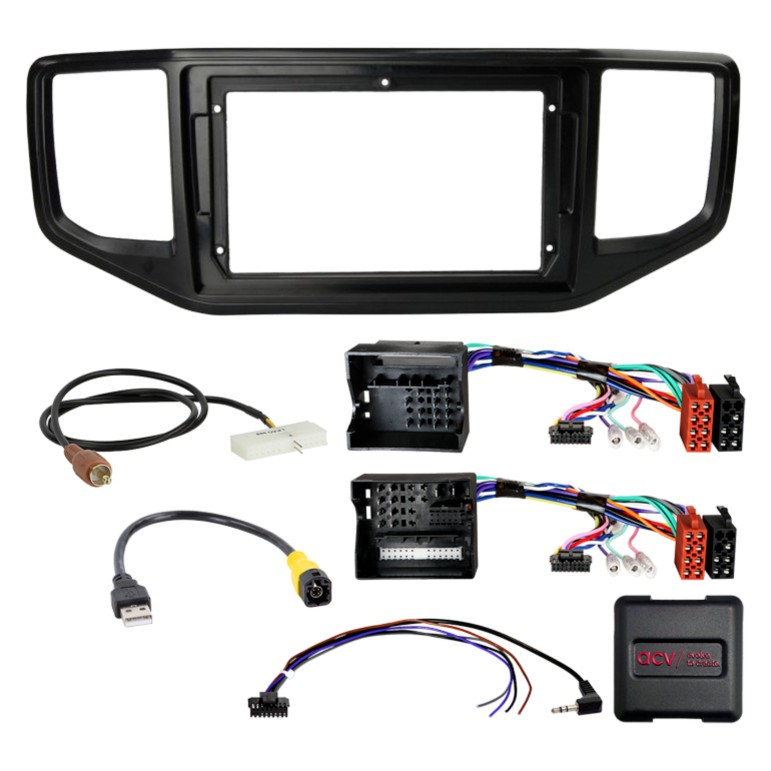

ACV 691324-90-1-3 to zestaw montażowy 9" do VW Amarok (2H) rocznik 2016 - 2022 z złączami 40Pin/52Pin Quadlock, wiązką do sterowania z kierownicy, adapterem antenowym i złączem USB.

• Zawiera ramkę radiową dopasowaną do VW Amarok 2016-2022 w kolorze czarnym
• Kompletny zestaw montażowy do wymiany oryginalnej jednostki głównej ze wszystkimi niezbędnymi adapterami i interfejsami
• Obsługuje funkcję sterowania z kierownicy przez OEM SWC z gniazdem 3,5 mm jack lub luźnymi przewodami
• Adapter antenowy Fakra (męski) na DIN (żeński) z zasilaniem phantom 12V w zestawie
• Adapter USB z żółtym złączem LVDS do USB-A do podłączania urządzeń zewnętrznych
• Adapter kamery cofania kompatybilny z systemem OEM VW MIB-PQ

UWAGA!
Ten zestaw montażowy zawiera zwykłą wiązkę do sterowania z kierownicy, a nie adapter informacji. Funkcje takie jak ustawienia pojazdu, czujniki parkowania, cyfrowa klimatyzacja (brak Climatronic) nie będą więc działać, jeśli samochód jest w nie wyposażony.

Produkt jest przeznaczony do zastąpienia oryginalnego radioodtwarzacza i przywrócenia jak największej liczby funkcji pojazdu w zależności od wyposażenia i oprogramowania samochodu. Niektóre funkcje, takie jak Trailer Assist, E-Call lub inne systemy wspomagania kierowcy, mogą jednak być niedostępne lub nieobsługiwane. Przed instalacją zawsze sprawdź menu oryginalnej jednostki i pojazdu.

Ważne jest porównanie wyglądu i specyfikacji technicznych złączy adaptera z pojazdem, aby upewnić się co do kompatybilności. Przed ostatecznym montażem należy sprawdzić wszystkie funkcje pojazdu, ustawienia i funkcje sterowania z kierownicy, aby zapewnić prawidłowe działanie.

Instrukcja montażu obejmuje sprawdzenie wszystkich interfejsów i okablowania bez napięcia, prawidłowe podłączenie zgodnie z instrukcją, konfigurację oprogramowania interfejsu oraz test działania sterowania z kierownicy i pozostałych systemów pojazdu. W razie potrzeby zmian w konfiguracji lub okablowaniu należy wykonywać je bez napięcia, a następnie ponownie podłączyć i przetestować. W przypadku błędów zaleca się ponowny montaż oryginalnej jednostki i sprawdzenie systemu CAN-bus.

Wszystkie połączenia i modyfikacje powinny być wykonywane przez przeszkolonego specjalistę i dokładnie sprawdzane, aby nie wpływały na gwarancje ani działanie pojazdu. Modyfikacje są wykonywane na własne ryzyko i mogą wpłynąć na gwarancję produktu.

Następujące sygnały są dostępne w wiązce: +12V zapłon, +12V oświetlenie, sygnał światła wstecznego, sygnał impulsów prędkości, masa i sygnał hamulca postojowego. Maksymalne obciążenie wyjść wynosi 250 mA, przy większych wymaganiach zaleca się przekaźniki z podanymi cewkami.

Oznaczenie kolorów przewodów i pozostałe szczegóły techniczne znajdują się w instrukcji dołączonej do produktu.

Pasuje do
VW Amarok (2H) 2016-2022

Dane techniczne
Ramka montażowa 9" czarna do VW Amarok 2016-2022
Złącza 40 Pin i 52 Pin Quadlock VAG
OEM SWC do gniazda 3,5 mm jack / luźnych przewodów
Adapter antenowy Fakra (męski) na DIN (żeński) z 12V phantom
Adapter USB LVDS żółty do USB-A
Adapter kamery cofania do systemu OEM VW MIB-PQ
Maksymalne obciążenie 250 mA na wyjście
Wymagane przekaźniki przy wyższym poborze prądu: cewki 75 Ohm lub 150 Ohm
Przewody oznaczone kolorami dla zasilania, oświetlenia, światła cofania, prędkości, masy i hamulca postojowego
