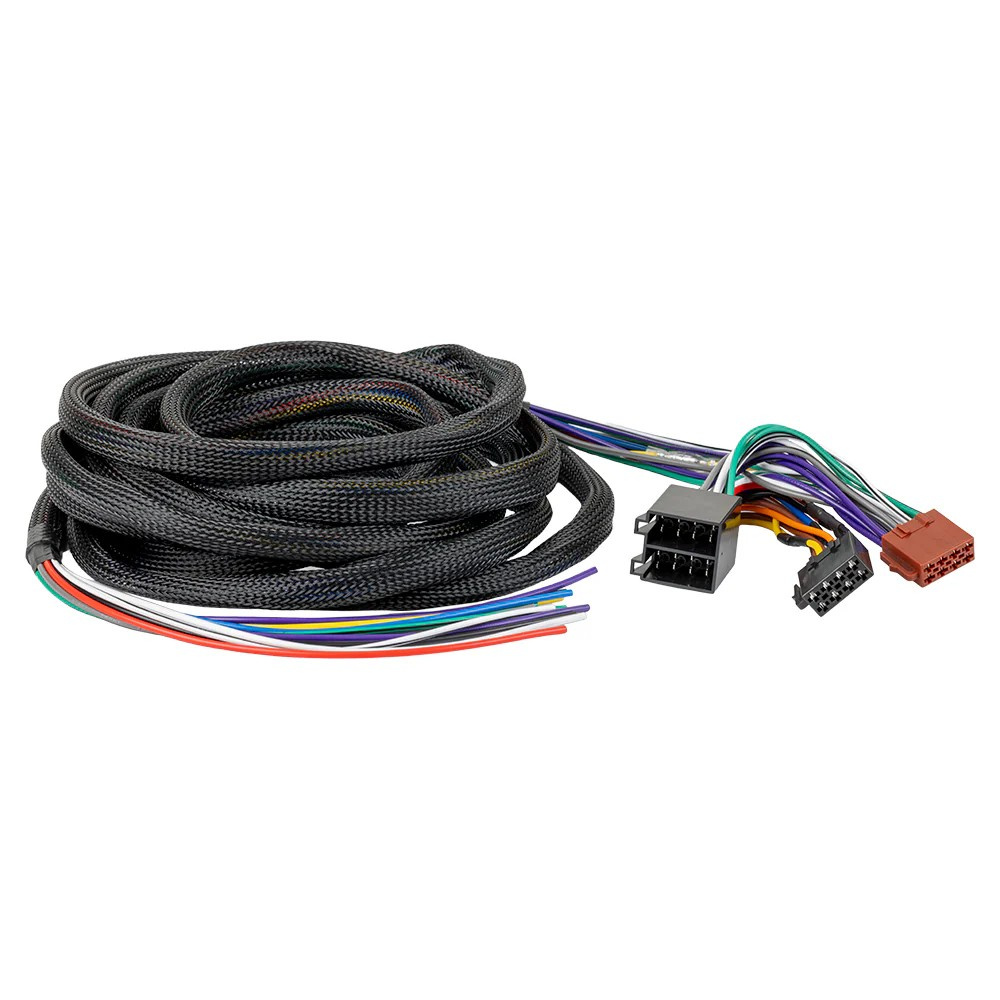

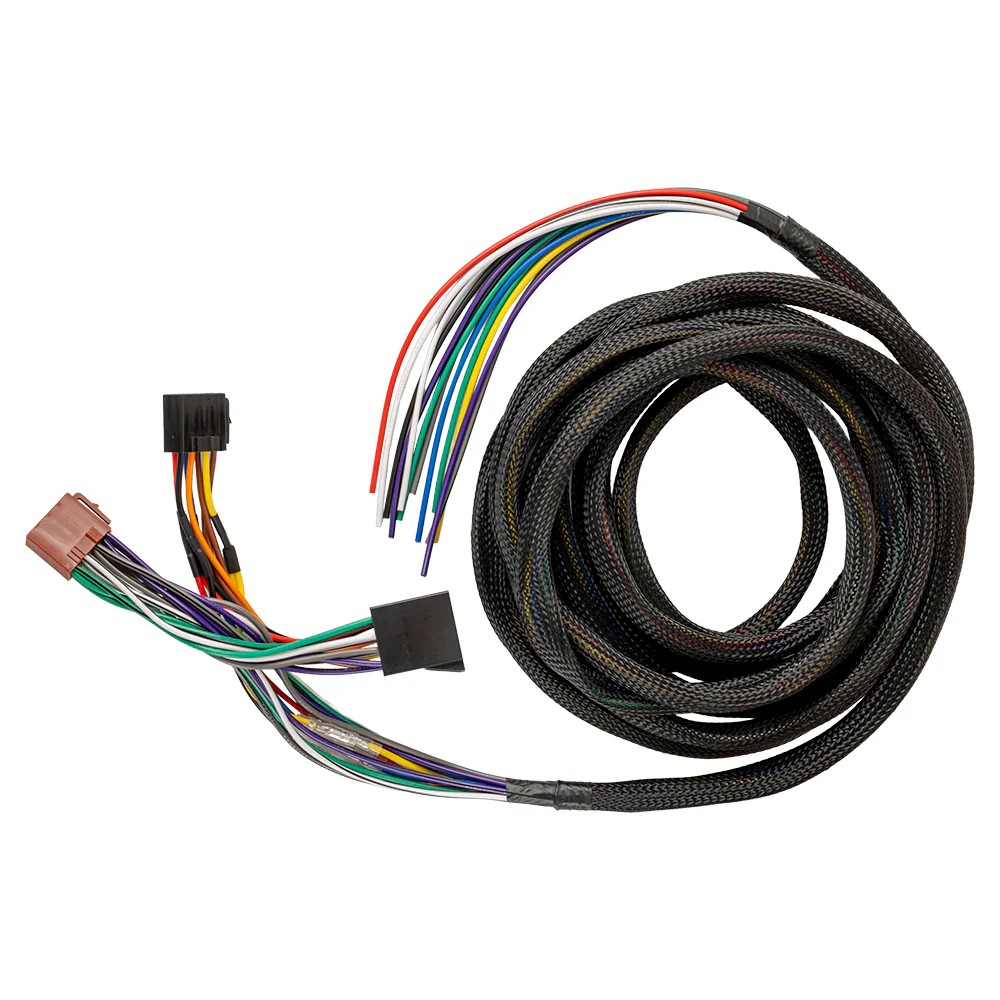

Adapter plug & play do sygnału wysokiego poziomu i zasilania przez ISO, 5 metrów

Auto-Connect UNIHLISO5 to zestaw kabli plug & play, który ułatwia integrację wzmacniacza końcowego lub DSP z oryginalnym systemem bez konieczności ingerencji w okablowanie samochodu. Adapter podłącza się za pomocą złączy ISO i dostarcza zarówno sygnał wysokiego poziomu z wyjść głośnikowych, jak i niezbędne połączenia zasilania w tym samym kablu. Dzięki długości 5 metrów zapewnia dodatkową elastyczność w umiejscowieniu sprzętu, na przykład pod siedzeniem lub w przestrzeni bagażowej, przy jednoczesnym zachowaniu czystości i przejrzystości instalacji oraz możliwości jej pełnego przywrócenia.

• Adapter plug & play złączami ISO
• Dostarcza sygnał wysokiego poziomu dla DSP i wzmacniacza końcowego
• Wbudowane połączenia zasilania: +12V, masa, remote i zapłon
• Długość kabla 5 metrów dla elastycznej instalacji
• Kolorowe oznaczenia według standardu dla łatwego podłączania
• Brak konieczności cięcia lub modyfikacji oryginalnego okablowania
• Pasuje do kabli typu T na bazie ISO
• Umożliwia całkowicie odwracalną instalację

Wszystko w jednym dla wygodnej integracji

UNIHLISO5 łączy sygnał i zasilanie w jednym kablu. Oznacza to, że otrzymujesz sygnał wysokiego poziomu z oryginalnego systemu samochodu oraz dostęp do +12V, masy, remote i zasilania sterowanego zapłonem, aby zasilić zewnętrzny sprzęt. Upraszcza to instalację i zmniejsza ilość oddzielnego okablowania.

Elastyczna instalacja

Dzięki długości 5 metrów kabel daje jeszcze większą swobodę w umiejscowieniu DSP lub wzmacniacza tam, gdzie najlepiej pasuje w samochodzie. Okablowanie jest kolorowo kodowane według standardu, co ułatwia identyfikację każdego połączenia i pracę w sposób uporządkowany nawet przy bardziej rozbudowanych instalacjach. Żółte i czarne przewody można odłączyć po stronie kabla T, jeśli grubszy przewód zasilający ma być prowadzony bezpośrednio z akumulatora, a także przewody remote i zapłon wyposażone są w złącza dla łatwego przełączenia lub separacji.

Dostosowany do rozbudowy

Podczas instalacji zewnętrznego wzmacniacza lub DSP z wbudowanym wzmacniaczem adapter może być łączony z przedłużaczem głośnikowym ISO-ISO. Umożliwia to przesyłanie wzmocnionego sygnału z powrotem przez oryginalne przewody głośnikowe samochodu, bez konieczności ciągnięcia nowych kabli do drzwi.

Instrukcja instalacji

Żółty: stałe +12V
Czarny: masa
Niebieski: remote wylot
Czerwony: +12V sterowane zapłonem / ACC
Biały: lewy przód +
Biało-czarny: lewy przód -
Szary: prawy przód +
Szaro-czarny: prawy przód -
Zielony: lewy tył +
Zielono-czarny: lewy tył -
Fioletowy: prawy tył +
Fioletowo-czarny: prawy tył -

Specyfikacje

Typ: adapter plug & play ISO
Długość: 5 m
Połączenia: ISO (wejście/wyjście)
Sygnał: sygnał wysokiego poziomu głośnikowego
Zasilanie: +12V stałe (żółty), masa (czarny), remote (niebieski), zapłon (czerwony)
