DSP w samochodzie: od sygnału do gotowego brzmienia

DSP może pracować za zwykłym radiem samochodowym, zostać podłączony do fabrycznego systemu auta przez wejście wysokopoziomowe albo działać bardziej samodzielnie jako jednostka główna, na przykład z Bluetooth, źródłem cyfrowym lub oddzielnym odtwarzaczem multimedialnym. W instalacji nastawionej na jakość dźwięku DSP często wykorzystuje się do balansu, korekcji czasowej i budowania sceny dźwiękowej. W instalacji SPL jest co najmniej równie ważny dla filtrów, poziomów i zabezpieczenia, aby sprzęt miał właściwe warunki pracy także podczas głośnego grania.

Przebieg pracy jest w dużym uproszczeniu taki sam niezależnie od celu: najpierw właściwy sygnał, potem prawidłowy routing, odpowiednie podziały pasma, poprawna korekcja czasowa i na końcu EQ. Ten poradnik przechodzi przez właściwą kolejność, wyjaśnia pojęcia i pokazuje, co warto kontrolować po drodze.

Warto też odróżnić bezpieczną konfigurację podstawową od pełnego strojenia końcowego. W wielu systemach najważniejsze są kroki 1 i 2: routing oraz podziały pasma. To tam upewniasz się, że właściwy sygnał trafia do właściwego głośnika, że każdy przetwornik dostaje odpowiedni zakres pracy i że system nie jest obciążany w niewłaściwy sposób. Jeśli popełnisz błąd na tym etapie, dźwięk może od razu być zły, a w najgorszym przypadku głośniki lub subwoofery mogą ulec uszkodzeniu. Korekcja czasowa i EQ robią dużą różnicę, gdy chcesz, aby system grał bardziej spójnie i równo, ale opierają się na tym, że podstawa jest już ustawiona poprawnie. Dlatego przechodzimy przez cały tor w technicznie właściwej kolejności, od sygnału do gotowego brzmienia.

Co robi DSP w systemie audio?

DSP to cyfrowy procesor sygnału. Odbiera sygnał audio, przetwarza go i wysyła właściwy sygnał do właściwego kanału wzmacniacza oraz głośnika.

Dzięki DSP możesz na przykład:

• sterować tym, jaki sygnał trafia do każdego kanału
• podzielić dźwięk pomiędzy tweeter, średniotonowy, midbas i subwoofer
• skorygować czasowo głośniki, które znajdują się w różnych odległościach od słuchacza
• dopasować poziomy między różnymi częściami systemu
• skorygować charakter brzmienia za pomocą EQ
• zabezpieczyć głośniki i subwoofery odpowiednimi filtrami
• uzyskać lepszą kontrolę nad poziomami sygnału w mocnych instalacjach

W samochodzie jest to szczególnie przydatne, ponieważ głośniki rzadko są rozmieszczone symetrycznie. Kierowca siedzi bliżej lewej strony, drzwi i panele wpływają na dźwięk, a subwoofer często znajduje się daleko od przedniego systemu. DSP jest narzędziem, które pomaga uzyskać większą kontrolę nad całym systemem.

Czy potrzebujesz DSP?

Warto zacząć właśnie tutaj. Nie każdy system car audio potrzebuje osobnego DSP. Wiele radioodtwarzaczy aftermarket ma już dobre ustawienia do prostszych instalacji, na przykład filtr górnoprzepustowy, filtr dolnoprzepustowy, poziom basu, korekcję czasową i EQ.

Osobny DSP staje się interesujący, gdy potrzebujesz większej kontroli, niż może dać radio. Może tak być, gdy:

• chcesz zbudować aktywny system z osobnymi kanałami dla tweetera, średniotonowego, midbasu i subwoofera
• chcesz zachować fabryczne radio, ale mimo to rozbudować system audio
• fabryczny sygnał trzeba zsumować, przefiltrować lub skorygować
• potrzebujesz większej liczby dokładniejszych filtrów podziału
• chcesz sterować lewą i prawą stroną oddzielnie
• budujesz system SPL, w którym filtry i poziomy są ważne dla trwałości sprzętu
• chcesz używać DSP jako jednostki głównej z Bluetooth

Dobry DSP nie wykona pracy automatycznie, ale daje narzędzia, aby zrobić ją prawidłowo.

Określ cel systemu audio

Zanim zaczniesz strojenie, dobrze wiedzieć, w czym DSP ma pomóc. Instalacja nastawiona na jakość dźwięku, mocny system do codziennego grania i instalacja SPL mogą korzystać z tych samych podstawowych narzędzi, ale cele nie zawsze są takie same.

W instalacji nastawionej na jakość dźwięku DSP często chodzi o balans, fokus i to, aby głośniki grały razem. Wokale powinny być stabilnie osadzone, bas powinien być zintegrowany z przednim systemem, a dźwięk powinien być przyjemny także podczas dłuższego słuchania.

W instalacji SPL DSP służy też do prawidłowego ograniczenia systemu. Odpowiedni filtr górnoprzepustowy, dolnoprzepustowy, filtr subsoniczny i struktura gainu mogą decydować o tym, czy system będzie długo grał mocno, czy instalacja zacznie brzmieć źle i uszkadzać komponenty.

Jedno nie wyklucza drugiego. Mocny system nadal może grać kontrolowanie, a system nastawiony na jakość dźwięku również trzeba chronić przed błędnymi ustawieniami.

Pojęcia, które warto znać przed rozpoczęciem

To krótka lista pojęć, która ułatwia dalsze śledzenie poradnika.

Sygnał i podłączenie

Input
Sygnał wchodzący do DSP. Może pochodzić z RCA, wejścia wysokopoziomowego, Bluetooth, wejścia cyfrowego lub innego źródła sygnału.

Output
Sygnał wychodzący z DSP do wzmacniacza albo do wbudowanych kanałów wzmacniacza.

Hi-input / wejście wysokopoziomowe
Wejście, które przyjmuje wzmocniony sygnał z przewodów głośnikowych. Często stosowane przy fabrycznym radiu.

RCA / sygnał niskopoziomowy
Niewzmocniony sygnał audio, czyli sygnał niskopoziomowy z radia aftermarket lub innego źródła dźwięku.

Sygnał pełnopasmowy
Sygnał zawierający całe pasmo częstotliwości lub jego dużą część. Z nim najczęściej pracuje się najłatwiej.

Kanały i sterowanie

Kanał
Oddzielna ścieżka sygnału, na przykład lewy tweeter, prawy midbas lub subwoofer.

Routing
Sposób połączenia wejść z wyjściami w DSP - czyli które wejście trafia na które wyjścia.

System aktywny
System, w którym każdy głośnik lub typ głośnika jest zasilany własnymi kanałami wzmacniacza i dzielony elektronicznie w DSP.

Podziały pasma i filtry

Filtr górnoprzepustowy
Przepuszcza wyższe częstotliwości. Używany do ochrony na przykład tweeterów, głośników średniotonowych i midbasów przed zbyt niskimi częstotliwościami.

Filtr dolnoprzepustowy
Przepuszcza niższe częstotliwości. Często używany do subwoofera.

Filtr pasmowoprzepustowy
Połączenie filtra górnoprzepustowego i dolnoprzepustowego. Używany, gdy głośnik ma grać tylko określony zakres, na przykład średnie tony.

Nachylenie filtra
Określa, jak mocno filtr tłumi sygnał poza wybranym zakresem, podawane w dB/oktawę.

Filtr subsoniczny / infradźwiękowy
Filtr górnoprzepustowy w zakresie basu, który tłumi najniższe częstotliwości. Szczególnie ważny w instalacjach SPL i obudowach bass-reflex, gdzie subwoofer bez niego może pracować niekontrolowanie poniżej strojenia.

Oktawa
Podwojenie lub zmniejszenie o połowę częstotliwości. Od 1 kHz do 2 kHz to jedna oktawa w górę. Od 80 Hz do 40 Hz to jedna oktawa w dół.

dB/oktawę
Określa, jak szybko filtr tłumi sygnał na oktawę. Filtr 24 dB/oktawę tłumi więc mocniej niż filtr 12 dB/oktawę.

Faza
To, jak fale dźwiękowe z różnych przetworników spotykają się ze sobą. Nieprawidłowa faza może sprawić, że dźwięk straci uderzenie albo stanie się cienki w okolicy podziału.

Odwrócenie fazy / polaryzacja
Odwrócenie plusa i minusa albo odwrócenie fazy w DSP. 180° oznacza odwrócenie fazy.

Sumowanie
Gdy dwa sygnały lub dwa przetworniki pracują razem. Pojęcie używane zarówno dla sygnałów w DSP, jak i dla współpracy głośników.

Czas, faza i poziom

Korekcja czasowa
Opóźnienie wybranych kanałów, aby dźwięk z różnych głośników docierał do słuchacza jednocześnie.

Faza
To, jak fale dźwiękowe z różnych głośników współpracują ze sobą. Problemy fazowe mogą powodować zanikanie dźwięku lub utratę uderzenia.

Polaryzacja
Plus i minus na głośniku. Zła polaryzacja sprawia, że głośniki pracują przeciwko sobie i są poza fazą.

Gain / poziom
Służy do dopasowania poziomów sygnału pomiędzy źródłem, DSP i wzmacniaczem. Gain nie jest zwykłą regulacją głośności.

Clipping / przesterowanie
Gdy sygnał jest zbyt mocny i pojawiają się zniekształcenia. Clipping często brzmi źle i może być szkodliwy zarówno dla głośników, jak i subwooferów.

EQ
Equalizer, czyli korektor. Służy do podbijania lub obniżania wybranych zakresów częstotliwości, aby wyrównać charakterystykę częstotliwościową.

Parametryczny EQ
EQ, w którym samodzielnie wybierasz częstotliwość, gain i wartość Q dla każdego filtra.

Częstotliwość / częstotliwość środkowa
Punkt w paśmie częstotliwości, od którego wychodzi filtr EQ. Przy filtrze typu peak jest to środek zakresu, który jest podbijany lub obniżany.

Gain
To, o ile filtr EQ podbija lub obniża sygnał, podawane w dB.

Wartość Q
Określa, jak wąsko lub szeroko działa filtr EQ. Wysokie Q wpływa na wąski zakres, niskie Q na szerszy zakres.

Low-shelf
Szeroki filtr EQ wpływający na zakres poniżej wybranej częstotliwości. Często używany do regulacji poziomu basu lub ocieplenia brzmienia.

High-shelf
Szeroki filtr EQ wpływający na zakres powyżej wybranej częstotliwości. Często używany do regulacji jasności lub powietrza w brzmieniu.

Sprawdź sygnał, podłączenie i poziomy

Wiele problemów przy ustawianiu DSP zaczyna się jeszcze przed otwarciem menu. Błędne podłączenie, zły kanał, nieprawidłowa polaryzacja, zbyt wysoki gain albo nietypowy sygnał fabryczny mogą utrudnić całą dalszą konfigurację.

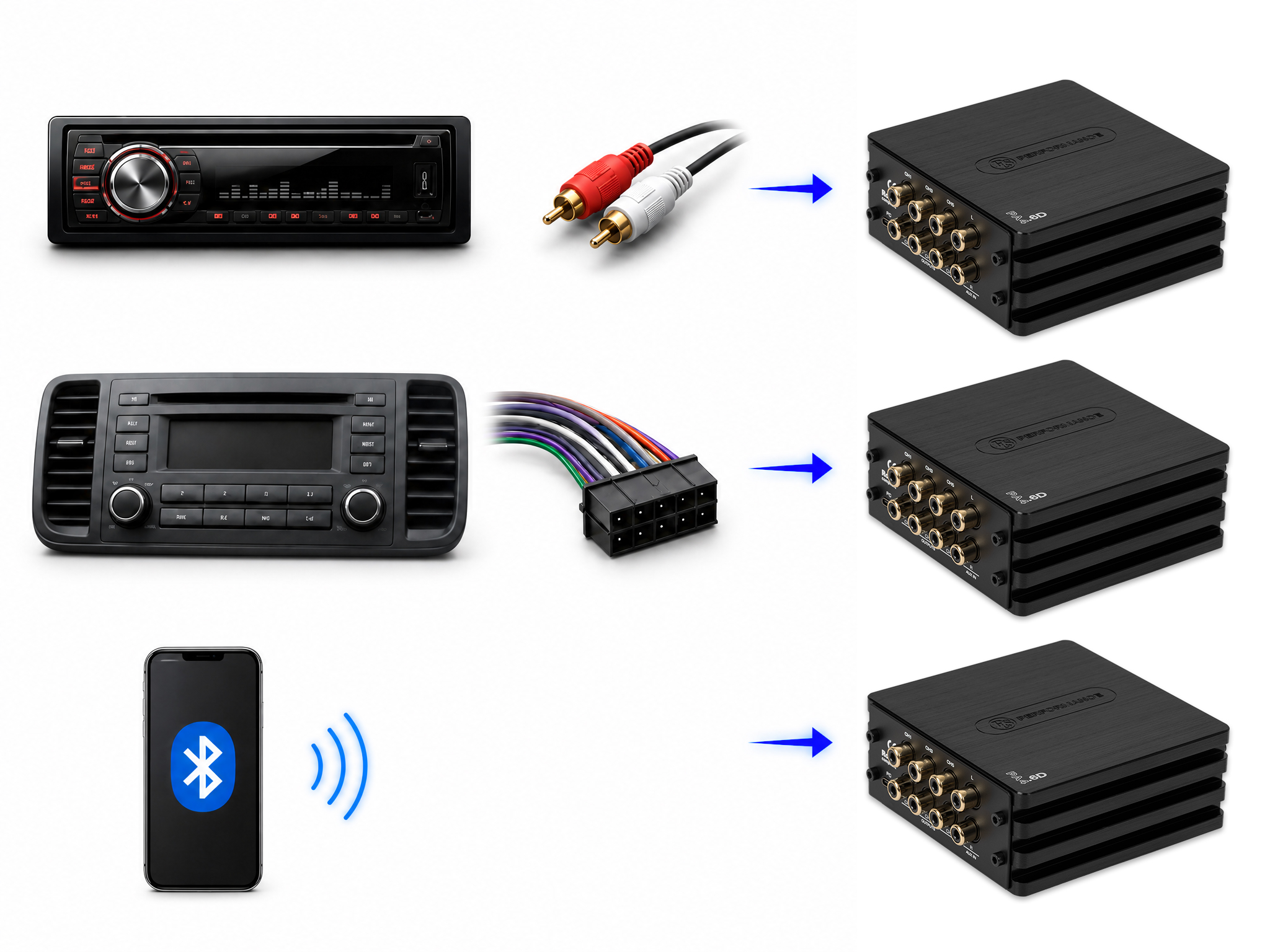

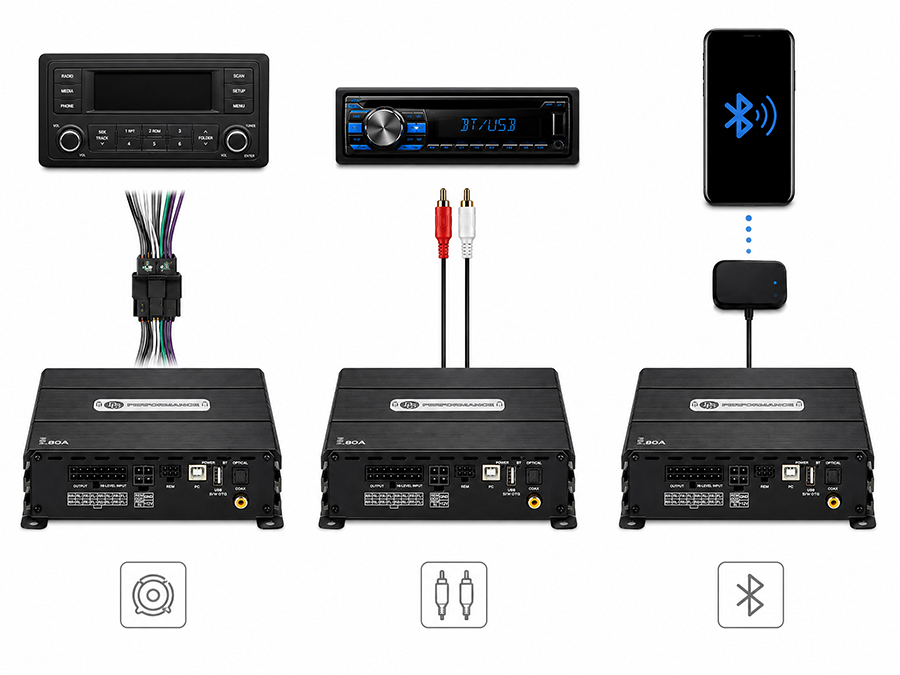

Zacznij od sprawdzenia, w jaki sposób sygnał trafia do DSP.

Jeśli używasz radia aftermarket, sygnał często idzie przez RCA. Jeśli zostawiasz fabryczne radio, często wykorzystuje się hi-input, czyli sygnał wysokopoziomowy z przewodów głośnikowych. Jeśli DSP działa jako jednostka główna, sygnał może zamiast tego pochodzić bezpośrednio z Bluetooth.

Jeśli używasz fabrycznego radia, musisz też sprawdzić, co zawiera sygnał. W wielu samochodach sygnał fabryczny jest już podzielony lub skorygowany EQ. Może to oznaczać, że głośnik w drzwiach nie dostaje sygnału pełnopasmowego albo że bas jest ograniczony jeszcze zanim dotrze do DSP. Wtedy DSP może wymagać zsumowania kilku sygnałów, aby utworzyć sygnał pełnopasmowy.

Poziomy są równie ważne. DSP, źródło sygnału i wzmacniacz powinny pracować w czystym zakresie. Jeśli którykolwiek element toru zacznie clipować, nie pomoże nawet bardzo dokładna dalsza konfiguracja.

Gdy DSP jest używany jako jednostka główna, staje się to szczególnie ważne. Musisz wiedzieć, jak sterowana jest głośność główna i jak mocny sygnał DSP może wysłać do wzmacniaczy. Mocny system z wysokim poziomem wyjściowym DSP i wysoko ustawionymi wzmacniaczami może bardzo szybko stać się niebezpieczny.

Wykonaj podstawową kontrolę, zanim przejdziesz dalej:

• Zmniejsz głośność, wyjścia DSP i gain wzmacniaczy przed pierwszym uruchomieniem.
• Sprawdź, czy każde wyjście DSP trafia do właściwego kanału wzmacniacza.
• Sprawdź, czy sygnał nie clipuje.

Gain wzmacniaczy należy ustawiać z uwzględnieniem DSP. Celem nie jest uzyskanie jak największego sygnału wyjściowego, ale czystego sygnału z zapasem. Zbyt wysoki gain może wzmocnić szum i spowodować zniekształcenia we wzmacniaczu. Zbyt niski gain może zmusić Cię do zbyt dużego podnoszenia poziomu, co również może prowadzić do clippingu i zniekształceń sygnału.

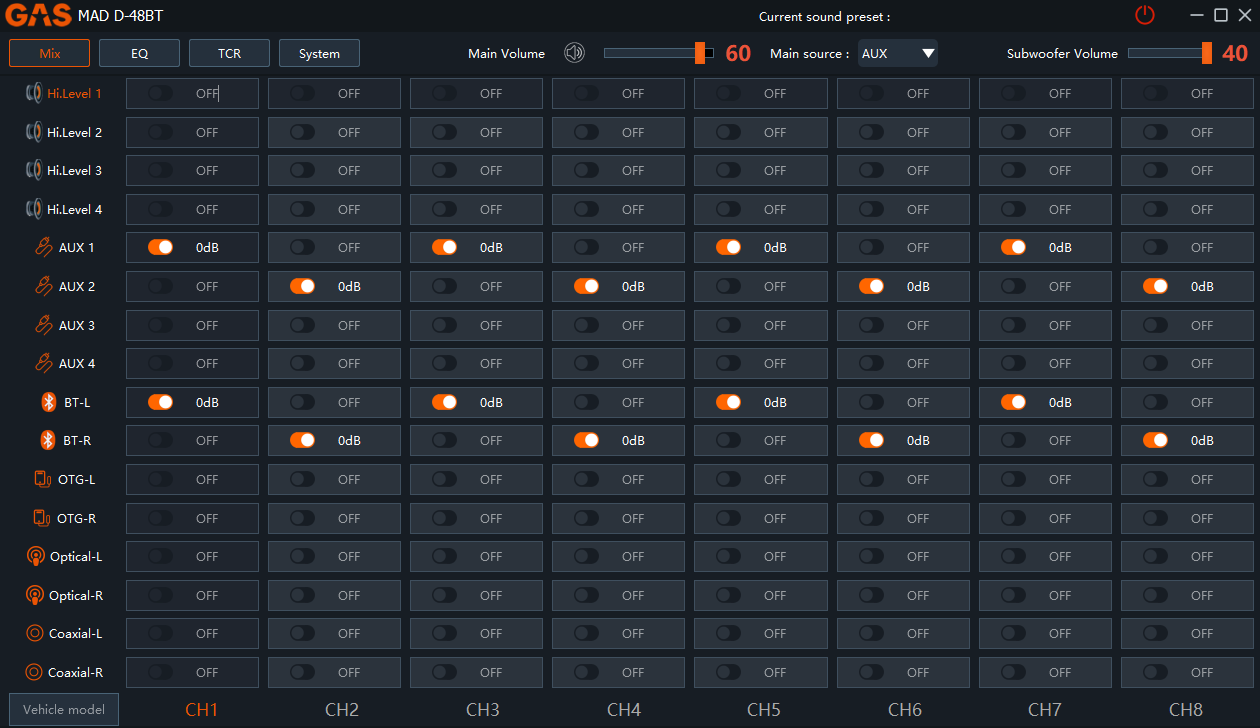

Krok 1: Routing Input/Output

Routing to mapa całego systemu DSP. Tutaj decydujesz, jaki sygnał ma zostać wysłany na które wyjście, na przykład że lewy input trafia do lewego tweetera, średniotonowego i midbasu, a prawy input do odpowiadających im prawych kanałów. Subwoofer często dostaje zsumowany sygnał z lewej i prawej strony.

W skrócie routing polega na tym, aby:

• wysłać właściwy input na właściwy output
• nazwać wyjścia tak, aby każdy kanał był łatwy do śledzenia
• ustawić sumowanie sygnałów
• zrozumieć, co faktycznie zawiera sygnał wysokopoziomowy z systemu fabrycznego
• odsłuchać po kolei każdy kanał przed przejściem dalej

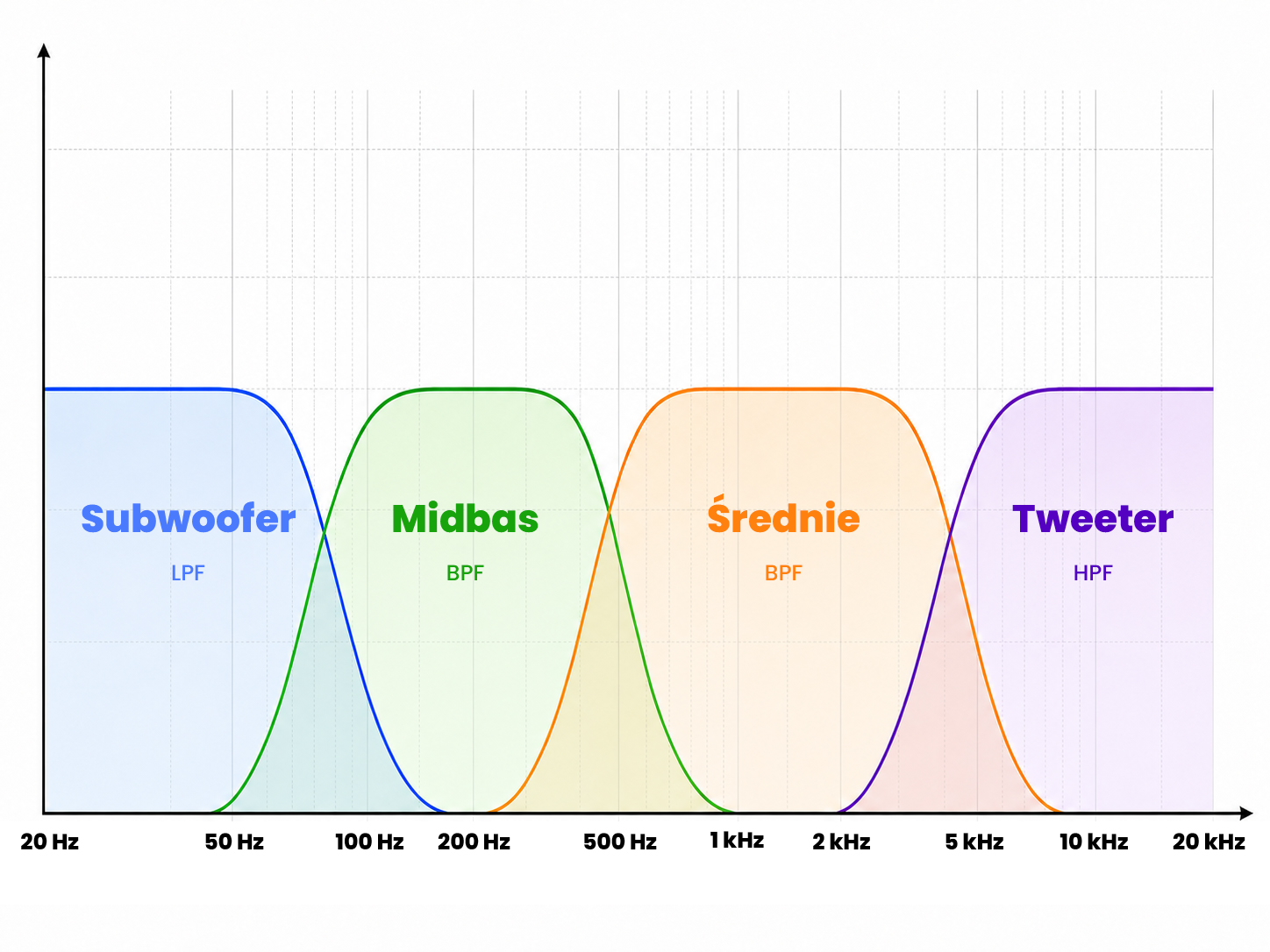

Krok 2: Podziały pasma

Podziały pasma określają, jaki zakres częstotliwości ma grać każdy głośnik. Tweeter nie powinien dostawać basu, midbas nie powinien grać aż do zakresu wysokotonowego, a subwoofer nie powinien grać tak wysoko, aby zaczął ciągnąć scenę dźwiękową do tyłu. Prawidłowy podział dotyczy więc jednocześnie jakości dźwięku, kontroli i trwałości.

W skrócie podziały pasma polegają na tym, aby:

• wybrać, gdzie każdy głośnik ma zaczynać i kończyć granie
• ustawić filtr górnoprzepustowy, dolnoprzepustowy lub pasmowy zależnie od przetwornika
• wybrać nachylenie filtra, na przykład 12 lub 24 dB/oktawę
• wybrać typ filtra, na przykład Linkwitz-Riley lub Butterworth
• zabezpieczyć system rozsądnymi podziałami i filtrem subsonicznym tam, gdzie jest potrzebny

Zawsze zaczynaj od bezpiecznych wartości startowych i dopasuj je do głośników, montażu, mocy i celu systemu. Różne typy przetworników wymagają różnych podziałów, a w mocniejszych instalacjach wybór filtrów jest szczególnie ważny dla trwałości systemu. Nachylenie i typ filtra wpływają też na to, jak przetworniki spotykają się w okolicy podziału, więc traktuj podziały jako coś więcej niż samą wartość częstotliwości. W osobnym poradniku omawiamy typowe punkty startowe dla różnych typów przetworników, filtr subsoniczny, dB/oktawę oraz sposób myślenia o Butterworth, Linkwitz-Riley i Bessel.

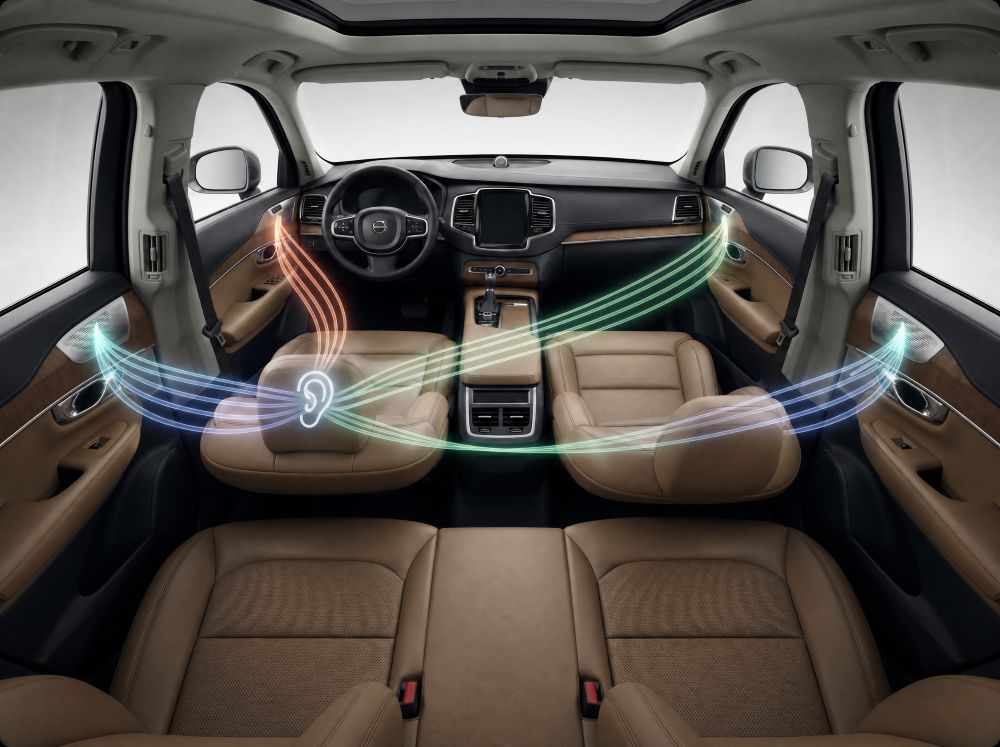

Krok 3: Korekcja czasowa

Korekcja czasowa to często ta część ustawiania DSP, która za pierwszym razem wydaje się najbardziej abstrakcyjna. Routing i podziały są bardziej bezpośrednio związane z tym, czy system działa poprawnie i gra bezpiecznie, natomiast korekcja czasowa dotyczy bardziej tego, gdzie dźwięk pojawia się w samochodzie. Stosuje się ją po to, aby dźwięk z różnych głośników docierał do słuchacza jednocześnie. W samochodzie prawie nigdy nie siedzisz dokładnie pośrodku między głośnikami, przez co niektóre głośniki słychać wcześniej niż inne. DSP może wtedy opóźnić głośniki znajdujące się bliżej, aby system grał bardziej spójnie.

W skrócie korekcja czasowa polega na tym, aby:

• dopasować dźwięk do pozycji odsłuchowej
• zmierzyć odległość od słuchacza do każdego głośnika
• zrozumieć, czy DSP liczy w centymetrach, czy w milisekundach
• opóźnić głośniki znajdujące się bliżej słuchacza
• słuchać fokusu, pozycji centralnej i spójności systemu
• sprawdzić, jak subwoofer łączy się z przednim systemem

W instalacji nastawionej na jakość dźwięku korekcję czasową często słychać po tym, że wokale i centralne dźwięki stabilnie pojawiają się z przodu, zamiast ściągać się do najbliższego głośnika. W instalacjach SPL i demo chodzi bardziej o to, aby różne części systemu pracowały razem, szczególnie tam, gdzie spotykają się bas, midbas i reszta systemu. W osobnym poradniku omawiamy, jak mierzyć, jaka jest różnica między centymetrami i milisekundami, dlaczego może się wydawać, że delay „działa w drugą stronę” i czego słuchać podczas końcowego strojenia.

Krok 4: EQ

EQ przychodzi na końcu i nie zawsze trzeba robić bardzo dużo. Gdy sygnał, routing, podziały, poziomy i korekcja czasowa są ustawione poprawnie, system może już brzmieć dobrze. Wtedy nie ma powodu, aby używać EQ tylko dla samego używania. EQ stosuje się wtedy, gdy chcesz dopracować balans albo stłumić coś, co faktycznie przeszkadza.

W skrócie EQ polega na tym, aby:

• dopracować balans systemu, gdy jest to potrzebne
• wprowadzać małe i przemyślane zmiany
• słuchać tego, co rzeczywiście przeszkadza
• użyć mikrofonu pomiarowego lub programu pomiarowego jako pomocy, jeśli chcesz mierzyć dokładniej
• wychodzić od krzywej referencyjnej, a nie całkowicie prostej linii
• uważać na duże podbicia, szczególnie w zakresie basu
• sprawdzić, czy po regulacjach system nadal gra czysto

Mikrofon pomiarowy, REW albo własne funkcje pomiarowe DSP mogą ułatwić pracę z EQ, a niektóre DSP mają także auto-EQ względem krzywej referencyjnej. Może to być dobra pomoc, ale traktuj to jako punkt wyjścia, a nie gotową odpowiedź. W praktyce zaczynasz z całym EQ ustawionym na zero, słuchasz muzyki, którą dobrze znasz, i regulujesz tylko to, co faktycznie wymaga regulacji. W osobnym poradniku omawiamy sposób myślenia o pomiarach, krzywych referencyjnych, małych korektach, popularnych filtrach EQ i tym, dlaczego duże podbicia basu szybko mocno obciążają system.

Typowe błędy przy ustawianiu DSP

Większość problemów z DSP nie wynika z wyboru złej krzywej EQ. Często błąd znajduje się wcześniej w torze: zły routing, zbyt niski podział, przetworzony sygnał fabryczny albo poziomy, przez które coś zaczyna clipować. Dlatego najlepiej diagnozować problemy w tej samej kolejności, w jakiej ustawiasz system.

Typowe błędy to:

• zaczynanie od EQ zbyt wcześnie
• podanie złego kanału na zły głośnik
• pominięcie polaryzacji lub fazy w okolicy podziałów
• zbyt niskie cięcie tweetera, tweetera tubowego lub średniotonowego
• brak filtra subsonicznego tam, gdzie jest potrzebny
• używanie zbyt dużego gainu albo granie z clippingiem
• robienie dużych podbić EQ, szczególnie w zakresie basu
• zmienianie zbyt wielu rzeczy naraz bez zapisu

W instalacjach SPL marginesy są mniejsze. Niewielkie podbicie basu, zły filtr albo zbyt niski podział mogą oznaczać dużo większe obciążenie, niż wygląda to w oprogramowaniu. Pracuj metodycznie, zmieniaj jedną rzecz naraz i zapisuj wersje po drodze. Wtedy znacznie łatwiej zrozumieć, co robi każda zmiana, i cofnąć się, jeśli coś wyszło gorzej.

Kontrola końcowa: czy brzmi dobrze i czy wytrzyma?

Gdy wszystkie kroki są wykonane, trzeba sprawdzić całość. System może wyglądać poprawnie w oprogramowaniu DSP, ale nadal sprawiać złe wrażenie, gdy zaczyna grać muzyka. Może też działać dobrze na niskiej głośności, ale przy głośniejszym graniu stać się napięty i ostry.

Słuchaj muzyki, którą dobrze znasz. Najlepiej użyj utworów z wyraźnymi wokalami, czystym basem, perkusją i stabilną sceną stereo. Testuj na niskiej, normalnej i wyższej głośności. System powinien trzymać się razem bez brzmienia cienkiego, mulistego, twardego lub przeciążonego.

W mocnych instalacjach musisz też słuchać oznak tego, że system jest obciążany w niewłaściwy sposób. Mogą to być zniekształcenia, mechaniczne odgłosy subwoofera, ostra góra, nadmierne ciepło albo utrata kontroli basu przy podnoszeniu głośności.

Jeśli jest miejsce, warto zapisać w DSP kilka wersji. Ustawienie podstawowe, działająca wersja robocza i wersja końcowa ułatwiają powrót, jeśli później chcesz testować dalej.

Podsumowanie

DSP staje się znacznie prostszy, gdy przechodzisz przez ustawienia we właściwej kolejności. Zacznij od sygnału, sprawdź, czy wszystko jest poprawnie podłączone, i upewnij się, że poziomy są rozsądne, zanim zaczniesz regulować sam dźwięk. Dla działającej i bezpiecznej konfiguracji podstawowej najważniejsze są routing i podziały pasma. To tam upewniasz się, że właściwy sygnał trafia na właściwy kanał i że każdy głośnik gra w rozsądnym zakresie. Korekcja czasowa i EQ to kolejny krok, gdy chcesz, aby system brzmiał bardziej spójnie, równo i gotowo.

Kolejność pracy to:

1. Routing Input/Output
2. Podziały pasma
3. Korekcja czasowa
4. EQ

Łatwo utknąć przy EQ, ale duże problemy rzadko zaczynają się właśnie tam. Źle zrutowany kanał, zbyt niski podział albo wzmacniacz, który clipuje, nie zaczną brzmieć dobrze tylko dlatego, że poprawisz krzywą. Gdy podstawa jest ustawiona, EQ staje się za to naprawdę użyteczne.

Właściwy sygnał do właściwego kanału, odpowiedni zakres pracy dla każdego głośnika i wystarczający zapas, aby system wytrzymał. Właśnie tam DSP robi największą różnicę. Nie jako komplikacja w instalacji, ale jako narzędzie, które sprawia, że wszystko gra razem.
