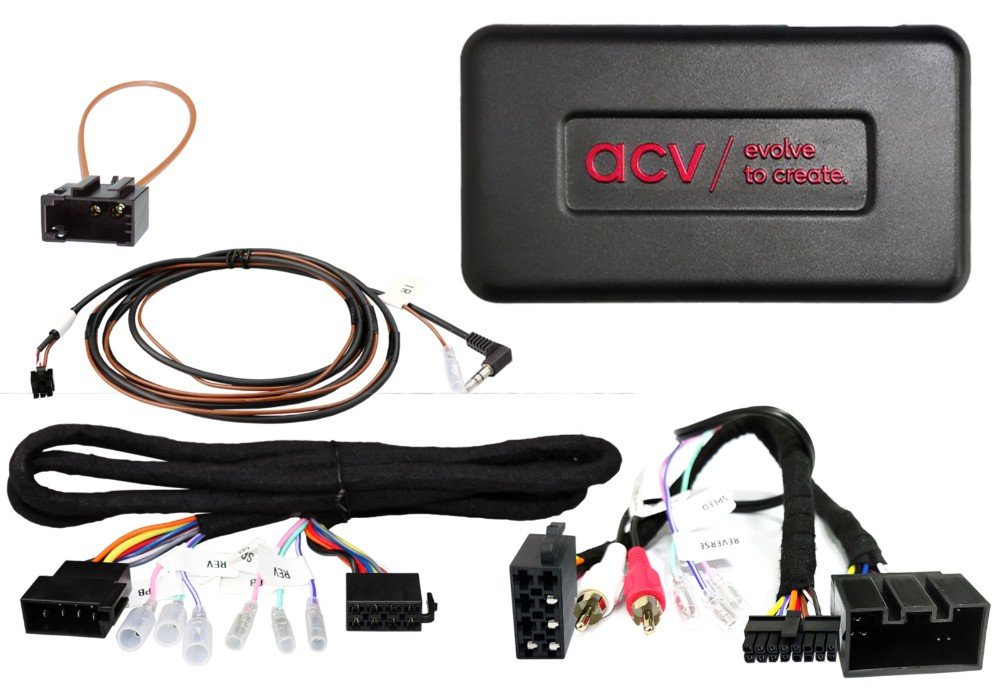

ACV 42xlr013 to adapter do przycisków na kierownicy dla Land Rover Range Rover (LM/Vogue), który umożliwia zachowanie oryginalnych funkcji pilota na kierownicy podczas wymiany fabrycznego radia na urządzenie aftermarketowe.

Kompatybilny z Land Rover Range Rover (LM/Vogue) od 09/2009 do 12/2012.
Zachowuje funkcje pilota na kierownicy po instalacji nowego radia.
Zawiera różne złącza dopasowane do systemu OEM.
Dostarcza sygnały takie jak +12V zapłon, oświetlenie, sygnał wstecznego biegu oraz impuls prędkości.
Instalacja wymaga dokładnej kontroli wszystkich połączeń i ustawień.

Należy zauważyć, że w zależności od wyposażenia pojazdu i używanego radia aftermarketowego niektóre funkcje mogą być niedostępne lub zastąpione innymi. Sprawdź, czy przedstawione wtyczki zgadzają się wizualnie i technicznie z tymi w Twoim pojeździe. Upewnij się również, że w pojeździe fabrycznie zainstalowano jedno z wymienionych OEM radio. Przed ostatecznym montażem sprawdź funkcjonalność pojazdu, ustawienia i funkcję SWC. W razie pytań prosimy o kontakt z naszym wsparciem.

Złącze CAN Bus: 20-pinowe Złącze Land Rover: OEM SWC > 3,5 mm Jack / wolne przewody: OEM system wzmacniający > RCA(m) czerwony/biały. Złącze: światłowodowa pętla (f) MOST-ring > OEM wyświetlacz.

Funkcje nieobsługiwane: pojazdy z OEM MOST systemem wzmacniającym, pojazdy bez Alpine Touch Screen HU, ustawienia pojazdu, ustawienia daty/czasu, funkcja fade.

Ogólne instrukcje instalacyjne obejmują weryfikację wszystkich funkcji i ustawień OEM HU oraz poprawne podłączenie wszystkich kabli zgodnie z instrukcją instalacji nowego radia.

Zmienianie konfiguracji interfejsu i kabla połączeniowego HU powinno być wykonane przez wykwalifikowanego instalatora.

Wszelkie zmiany lub połączenia niezgodne z wytycznymi producenta mogą wpłynąć na gwarancję i funkcjonalność.

Dostarczane sygnały to:
Czerwony: +12V zapłon pin 15
Pomarańczowy: +12V oświetlenie pin 58
Fioletowo-biały: +12V sygnał cofania
Różowy: sygnał impulsu prędkości
Zielony: masa sygnału hamulca postojowego
Max obciążenie wyjść: 250 mA
Wymagania prądowe powyżej 250 mA: 1 zwora cewki przekaźnika 75 Ohm min., 2 zwory cewki przekaźnika 150 Ohm min.

Więcej informacji oraz szczegółowe instrukcje instalacji znajdują się w dołączonej instrukcji obsługi.
