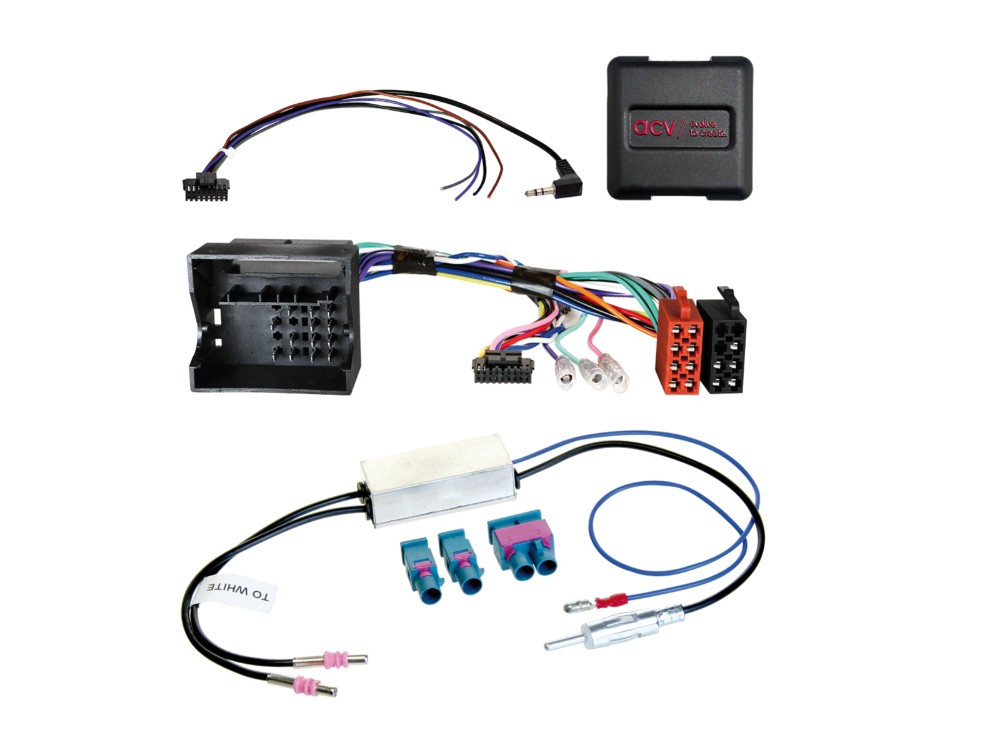

ACV 42xvw017 to adapter dźwigniowy, który umożliwia zachowanie oryginalnych funkcji sterowania na kierownicy podczas wymiany fabrycznego radia na jednostkę aftermarketową.

Kompatybilny z różnymi modelami samochodów Seat, Skoda i VW.
Zawiera złącza zarówno dla anteny, jak i sterowania na kierownicy.
Obsługuje pojazdy zarówno bez, jak i z OEM wzmocnionym systemem.
Prosta instalacja z jasnymi instrukcjami podłączenia.
Zapewnia dostęp do funkcji takich jak sygnał cofania i impuls prędkości.

Ważne jest, aby sprawdzić, czy przedstawione złącza odpowiadają tym w Twoim pojeździe, zarówno pod względem wyglądu, jak i technicznym. Sprawdź również, czy któryś z wymienionych modeli OEM radia był fabrycznie zainstalowany. Przed ostatecznym montażem zweryfikuj funkcjonalność pojazdu, ustawienia oraz funkcjonalność SWC. W razie pytań prosimy o kontakt z naszym wsparciem.

Zauważ, że złącze CAN Bus to 40-pinowy Quadlock, a złącze VAG to OEM SWC > jack 3,5 mm. Złącze anteny to OEM antena Fakra(m)(Set) > DIN.

Dostarczane są następujące sygnały: czerwony: +12V zapłon zacisk 15, pomarańczowy: +12V oświetlenie zacisk 58, fioletowo-biały: +12V sygnał cofania, różowy: impuls prędkości, zielony: masa sygnału hamulca postojowego (GND). Maksymalna pojemność obciążeniowa wyjść wynosi 250 mA.

Ogólne instrukcje instalacji obejmują sprawdzenie wszystkich funkcji i ustawień radia OEM, odłączenie radia OEM od zasilania oraz sprawdzenie wszystkich połączeń interfejsu pod kątem poprawności.

Ważne jest, aby wszystkie połączenia i modyfikacje były wykonywane przez wykwalifikowanego specjalistę, aby zapewnić prawidłowe działanie i uniknąć potencjalnych problemów gwarancyjnych.

Pasuje do
Seat Alhambra (7N) 10/2010 - 04/2015
Seat Altea (5P) 06/2004 - 03/2009
Seat Ibiza (6J) 06/2008 - 02/2012
Seat Leon (1P) 09/2005 - 03/2009
Skoda Fabia (5J) 03/2007 - 04/2010
Skoda Octavia (1Z) 06/2004 - 05/2009
VW Golf V (1K) 11/2003 - 09/2008
VW Passat B6 (3C2) 11/2005 - 07/2010

Specyfikacje
Złącze CAN Bus: 40-pinowy Quadlock
OEM SWC: jack 3,5 mm
OEM antena: Fakra(m)(Set) > DIN
Maksymalna pojemność obciążenia: 250 mA
