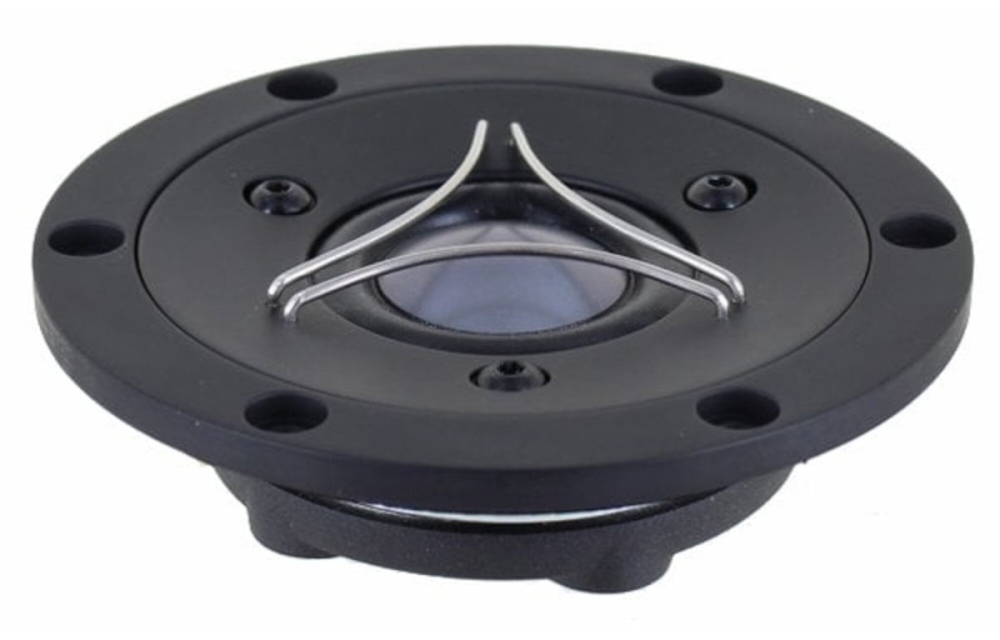

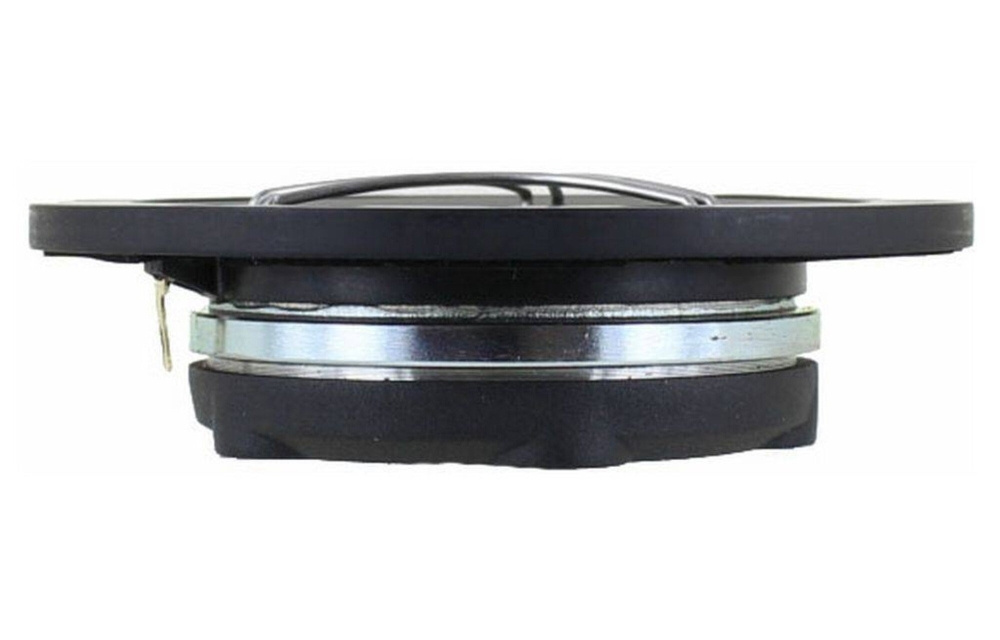

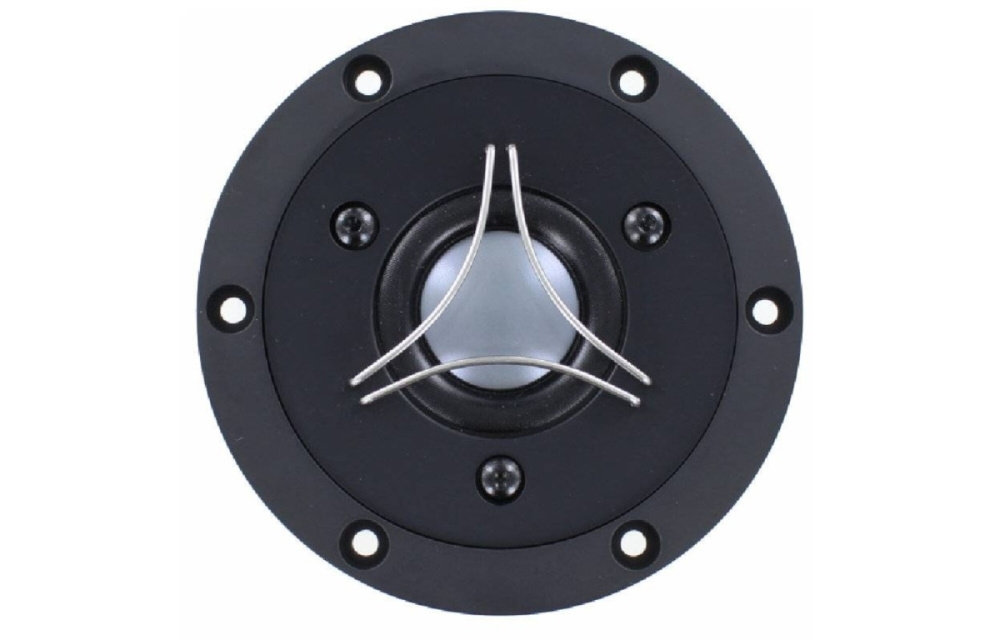

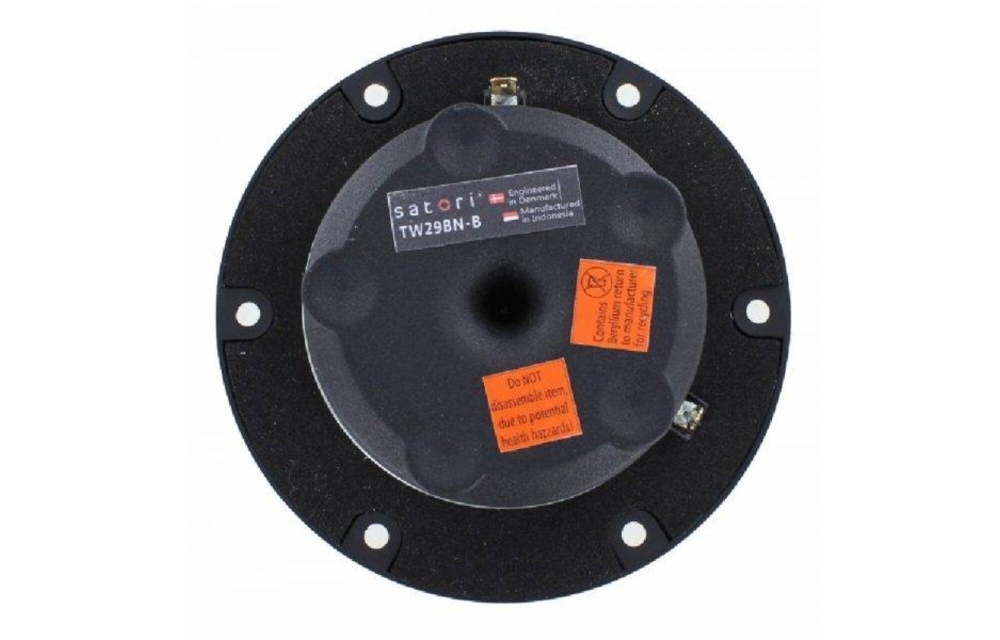

SB Acoustics Satori TW29BN-B to 1-calowy wysokotonowy z kopułką z berylu pozbawioną rezonansów, zaprojektowany tak, aby zapewnić otwartą i szczegółową reprodukcję wysokich tonów o niskich zniekształceniach. Doskonale nadaje się do zaawansowanych systemów głośnikowych, gdzie precyzja i dynamika są ważne, dzięki efektywnemu silnikowi neodymowemu, zoptymalizowanemu tłumieniu i niskiej indukcyjności cewki głosnikowej, co zapewnia stabilne i czyste odtwarzanie dźwięku.

• Rodzaj wysokotonowego: 1" kopułka z berylu
• Impedancja: 4 Ω
• Czułość: 95 dB (2,83 V / 1 m)
• Moc znamionowa: 80 W (z filtrem górnoprzepustowym 2600 Hz, 12 dB/okt)
• Rezonans wolnej przestrzeni: 700 Hz
• Głębokość montażu: 37,3 mm
• Średnica otworu montażowego: Ø70 mm
• Zewnętrzna średnica: Ø103,8 mm
• Indukcyjność cewki głosnikowej: 0,02 mH

Projekt i konstrukcja

Satori TW29BN-B posiada kopułkę z berylu pozbawioną rezonansów, co zapewnia doskonałe rozciągnięcie zakresu wysokich częstotliwości bez niepożądanych szczytów w charakterystyce częstotliwościowej. Dwuczęściowa aluminiowa płyta czołowa z mechaniczną separacją minimalizuje rezonanse i przyczynia się do czystszego obrazu dźwiękowego. Podwójne zbalansowane komory kompresyjne i miedziane osłony redukują zniekształcenia i przesunięcia fazowe, podczas gdy odlewane aluminiowe obudowy z zoptymalizowanym tłumieniem zapewniają stabilność i dynamikę nawet przy wysokich poziomach.

Montaż i dopasowanie

Wysokotonowy ma standardową średnicę otworu montażowego 70 mm i głębokość montażu 37,3 mm, co czyni go kompatybilnym z wieloma obudowami i ramami głośnikowymi. Otwory na śruby są dostosowane dla bezpiecznego montażu, a średnica płyty czołowej wynosząca 92 mm zapewnia estetyczny i stabilny montaż. Niska indukcyjność cewki głosnikowej oraz efektywna struktura magnetyczna ułatwiają integrację w zaawansowanych filtrach podziału.

Specyfikacje
Nominalna impedancja: 4 Ω
Rezystancja DC (Re): 3,0 Ω
Indukcyjność cewki głosnikowej (Le): 0,02 mH
Efektywna powierzchnia membrany (Sd): 9,6 cm²
Średnica cewki głosnikowej: 29 mm
Wysokość cewki głosnikowej: 2,0 mm
Wysokość szczeliny powietrznej: 2,5 mm
Ruch liniowy (p-p): 0,5 mm
Masa ruchoma wraz z powietrzem (Mms): 0,46 g
Rezonans wolnej przestrzeni (Fs): 700 Hz
Czułość (2,83 V / 1 m): 95 dB
Współczynnik jakości mechanicznej (Qms): 2,1
Współczynnik jakości elektrycznej (Qes): 0,60
Całkowity współczynnik jakości (Qts): 0,46
Współczynnik siły (Bl): 3,1 Tm
Moc znamionowa: 80 W (IEC 268-5, z filtrem górnoprzepustowym 2600 Hz, 12 dB/okt)
Gęstość strumienia magnetycznego: 1,5 T
Waga magnesu: 0,11 kg
Waga netto: 0,41 kg

Wymiary i montaż
Zewnętrzna średnica: Ø103,8 mm
Średnica płyty czołowej: Ø92,0 mm
Średnica otworu montażowego (wycięcie): Ø70,0 mm
Otwory na śruby: 6 × Ø4,2 mm + 6 × Ø8,2 mm
Głębokość montażu: 37,3 mm
