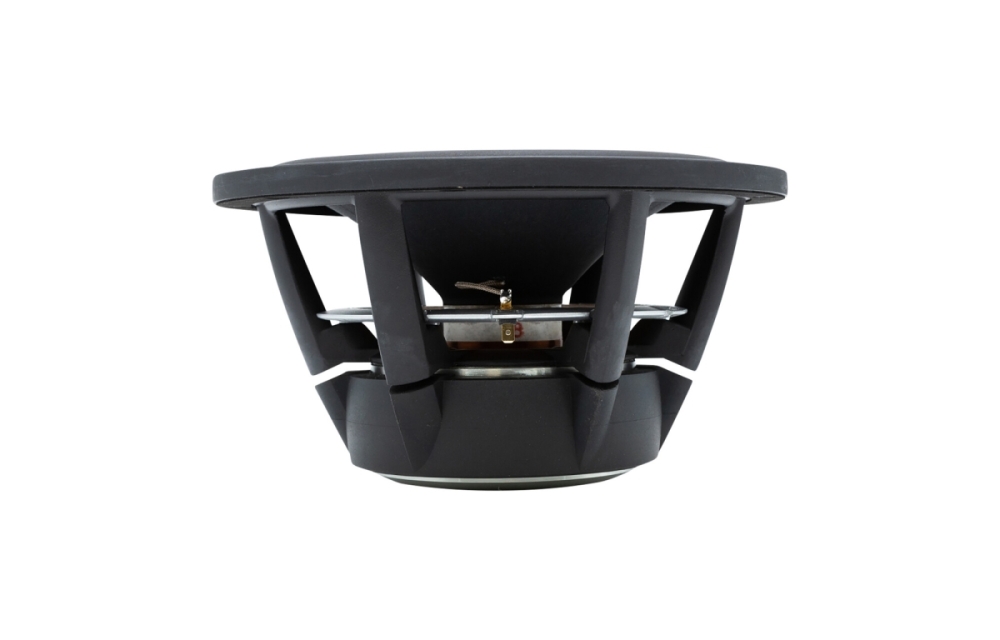

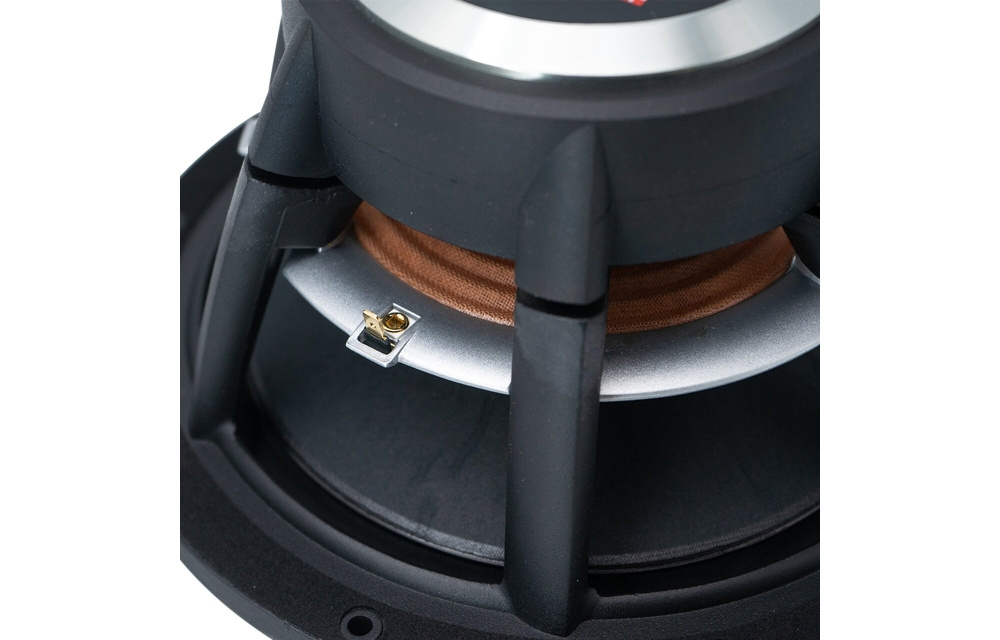

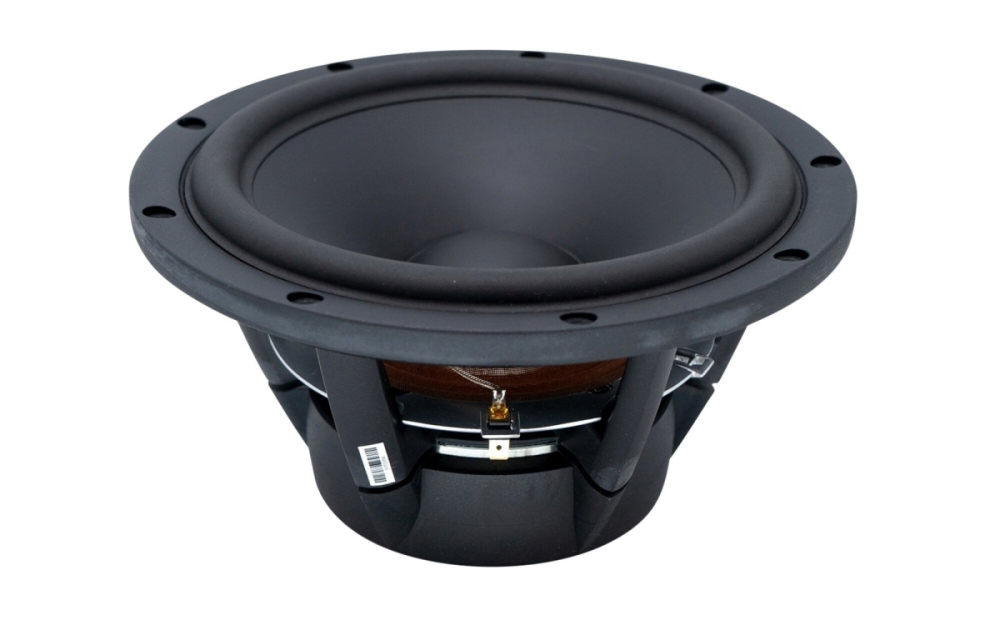

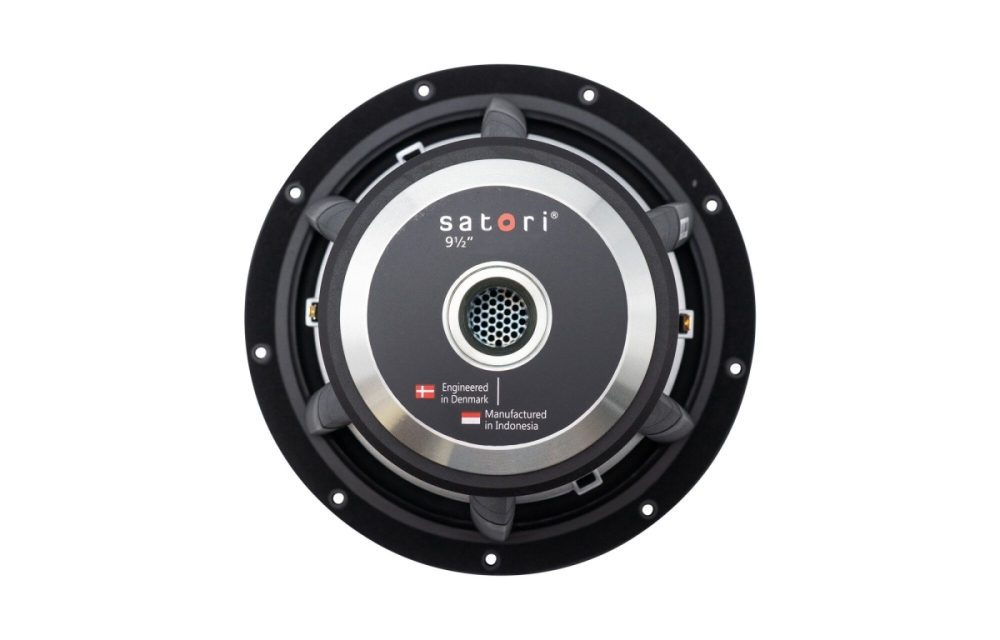

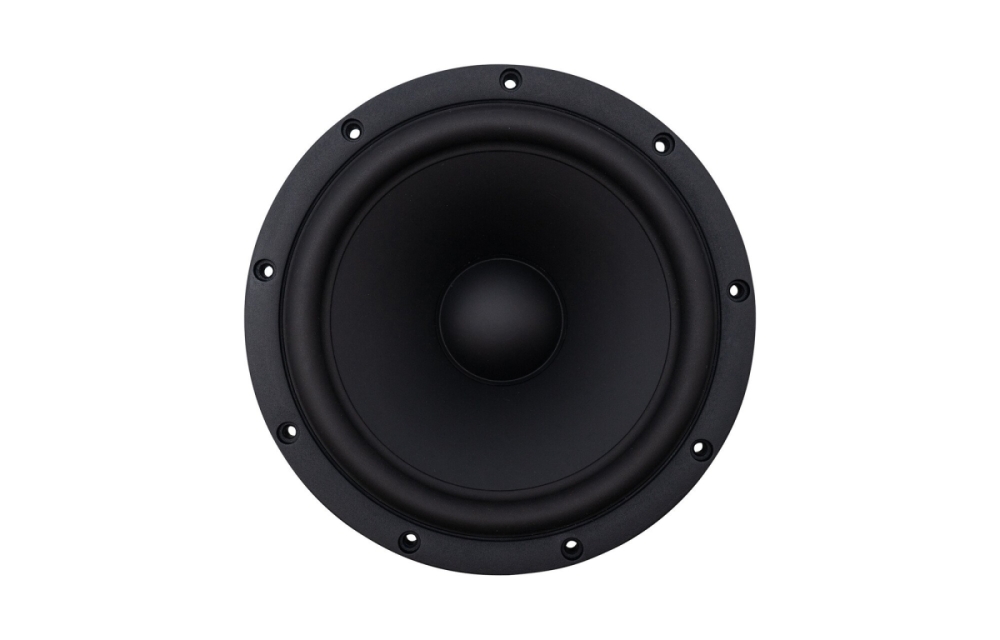

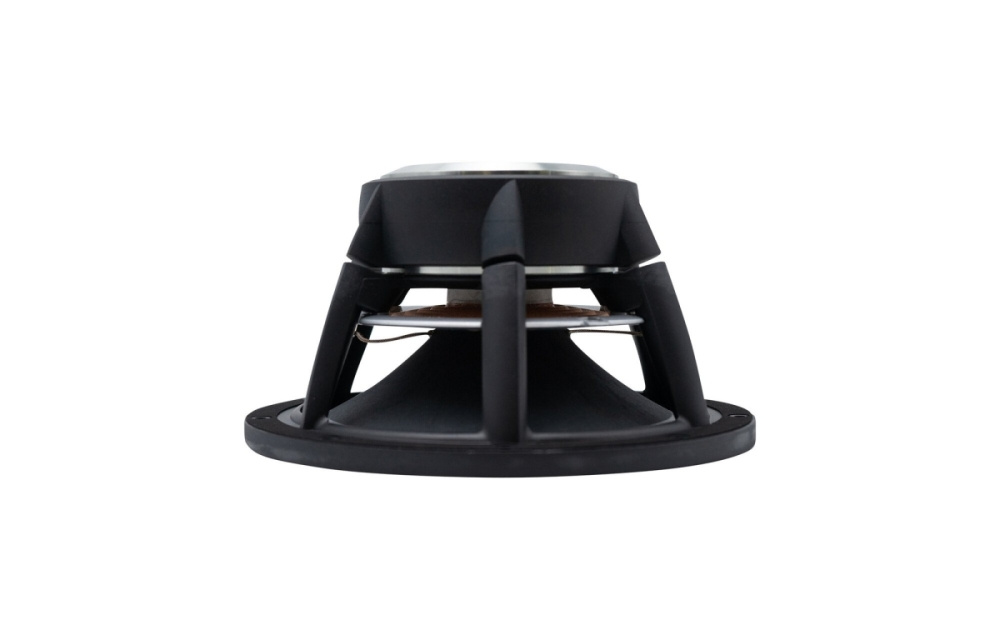

SB Acoustics Satori WO24P-4 to 9,5-calowy głośnik basowo-średniotonowy z twardą membraną z papirusu, która zapewnia niską wagę i wysoką sztywność dla precyzyjnego odtwarzania dźwięku. Głośnik posiada zaawansowany system magnetyczny neodymowy z podwójnymi pierścieniami zwarciowymi i obniżonym korkiem polowym, który redukuje zniekształcenia, oraz wentylowaną aluminiową ramę, która utrzymuje niską kompresję przy dużym obciążeniu. Linearna symetryczna zawiesina zapewnia stabilny i dynamiczny ruch, co sprawia, że głośnik jest dobrze przystosowany do wysokiej jakości systemów dźwiękowych wymagających zarówno mocy, jak i precyzji.

• Rozmiar głośnika: 9,5 cala (242 mm)
• Impedancja: 4 Ω
• Czułość: 91 dB (2,83 V/1 m)
• Moc znamionowa: 90 W (IEC 268-5)
• Średnica cewki głosowej: 49,5 mm
• Częstotliwość rezonansowa (Fs): 28 Hz
• Pole membrany (Sd): 255 cm²
• Głębokość montażu: 116,4 mm
• Odlewana aluminiowa rama z wentylacją

Konstrukcja i jakość dźwięku
Twarda membrana z papirusu wykonana wewnętrznie łączy niską wagę z dobrą sztywnością, dając szybką reakcję i niskie zniekształcenia. Magnet jest zoptymalizowany dzięki obniżonemu korkowi polowemu i podwójnym pierścieniom zwarciowym, które skutecznie minimalizują niepożądane zakłócenia magnetyczne. Dobrze wentylowana aluminiowa rama zmniejsza kompresję i utrzymuje temperaturę na niskim poziomie, co zapewnia stabilną wydajność nawet przy dużym obciążeniu. Linearna symetryczna zawiesina gwarantuje, że membrana porusza się dokładnie i kontrolowanie, co przekłada się na czysty i dynamiczny dźwięk.

Montaż i kompatybilność
Element ma zewnętrzną średnicę 242 mm i średnicę otworu montażowego 209,3 mm, co odpowiada standardowym otworom montażowym 9,5 cala. Głębokość montażu wynosi 116,4 mm, a rama posiada 9 otworów na śruby pod kątem 40° dla pewnego mocowania. Solidna konstrukcja i standardowe wymiary ułatwiają integrację zarówno w nowych, jak i modernizowanych systemach głośnikowych.

Specyfikacje
Nominalna impedancja: 4 Ω
Rezystancja DC (Re): 3,3 Ω
Indukcyjność cewki (Le): 0,29 mH
Efektywna powierzchnia membrany (Sd): 255 cm²
Średnica cewki głosowej: 49,5 mm
Wysokość cewki głosowej: 23 mm
Wysokość szczeliny powietrznej: 6 mm
Liniowy ruch (p-p): 17 mm
Gęstość strumienia magnetycznego: 1,1 T
Waga magnesu: 1,36 kg
Waga netto: 3,7 kg
Częstotliwość rezonansowa (Fs): 28 Hz
Czułość (2,83 V / 1 m): 91 dB
Współczynnik Q mechaniczny (Qms): 6,7
Współczynnik Q elektryczny (Qes): 0,42
Współczynnik Q całkowity (Qts): 0,40
Ruchoma masa z powietrzem (Mms): 42 g
Czynnik siły (Bl): 7,6 Tm
Pojemność równoważna (Vas): 71 litrów
Elastyczność (Cms): 0,77 mm/N
Straty mechaniczne (Rms): 1,1 kg/s
Moc znamionowa: 90 W (IEC 268-5)
