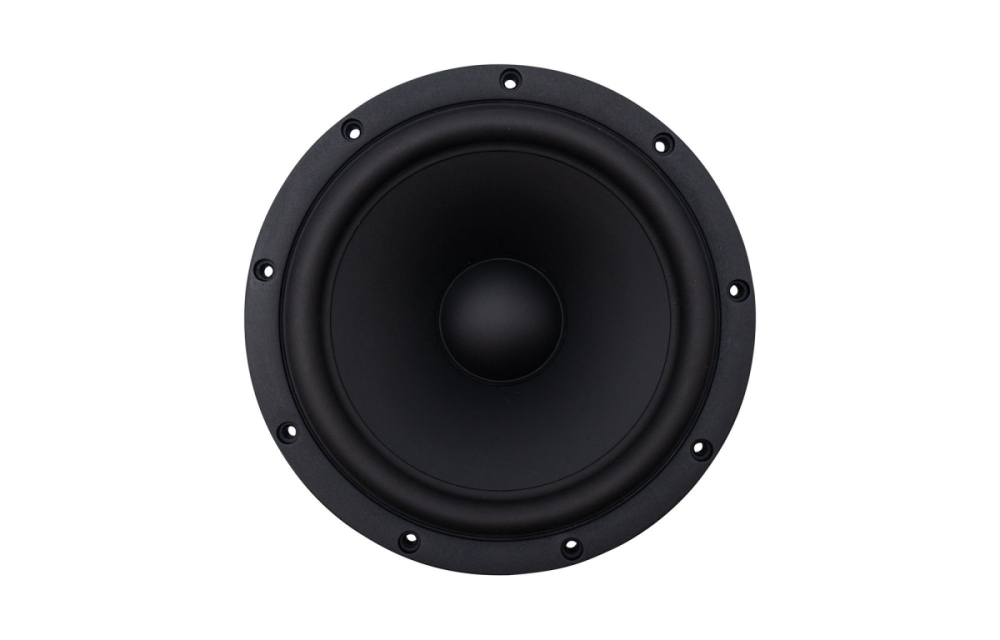

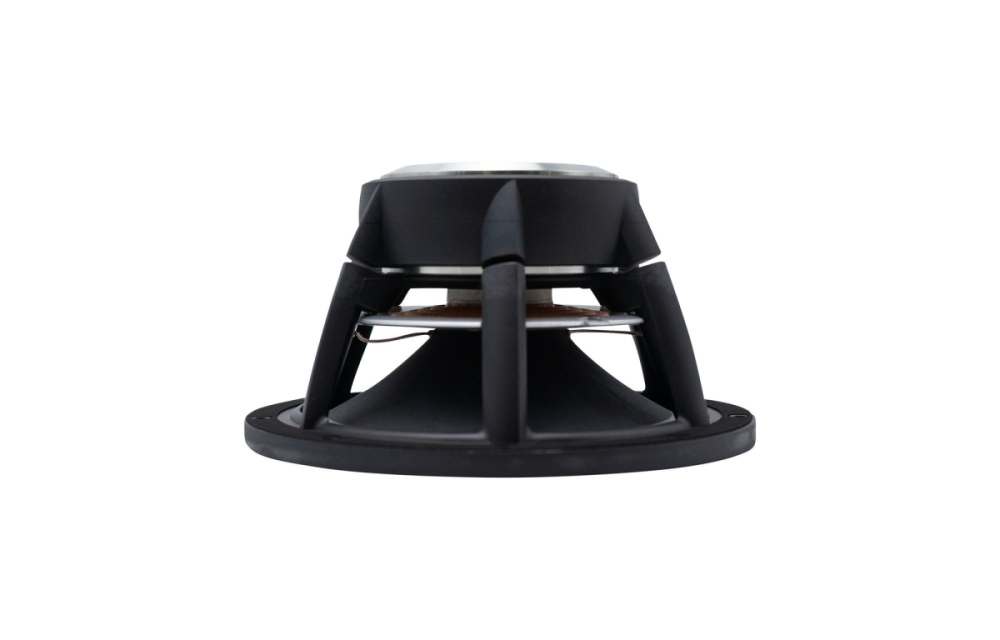

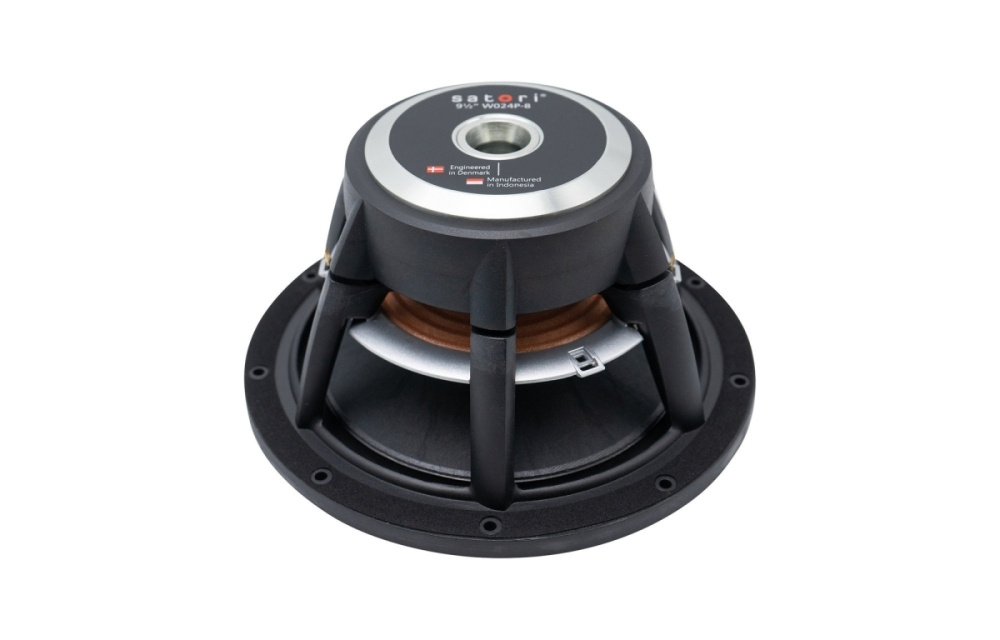

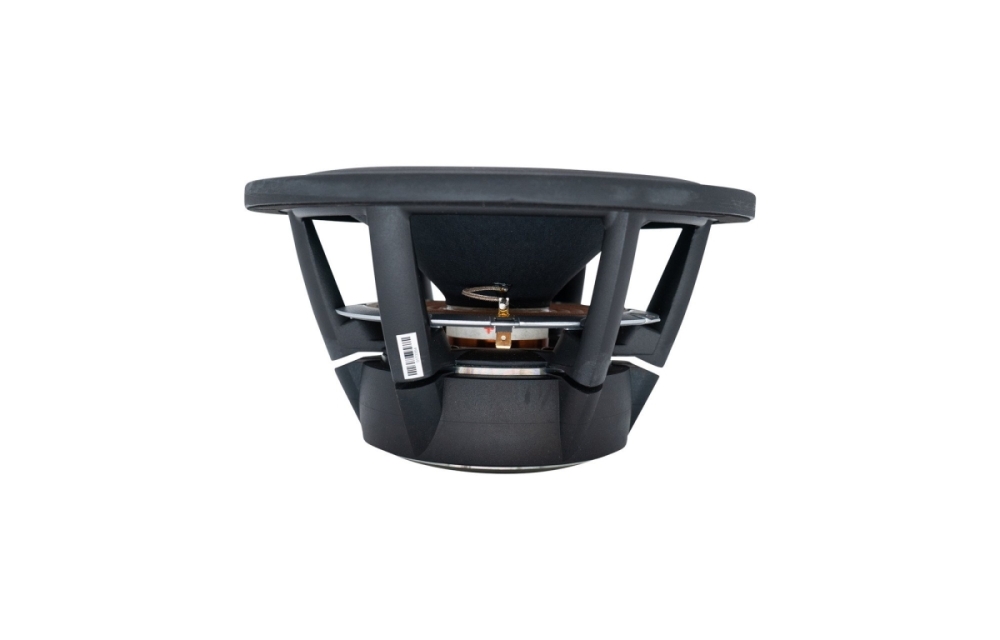

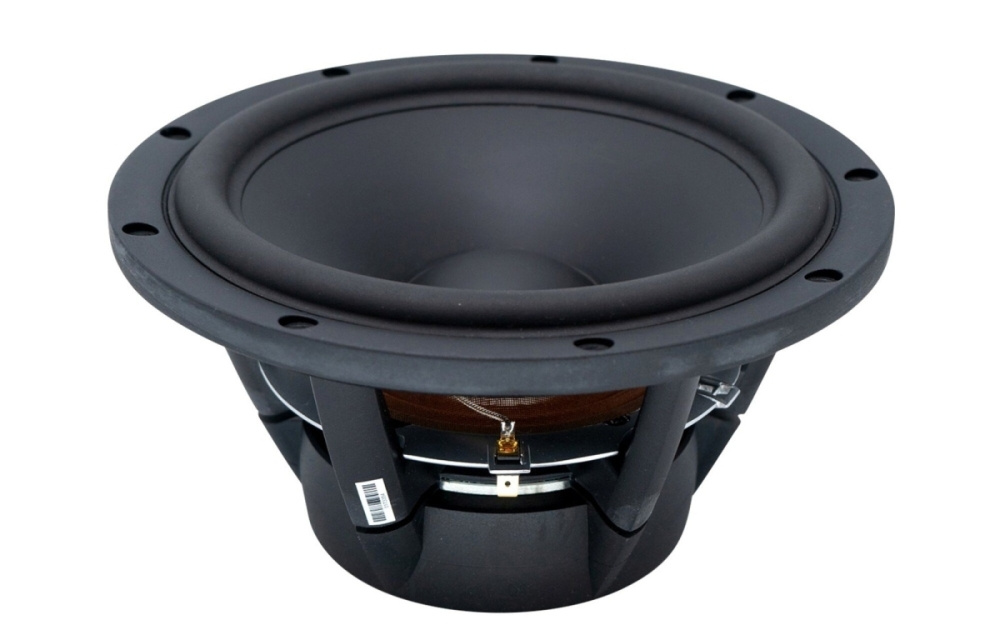

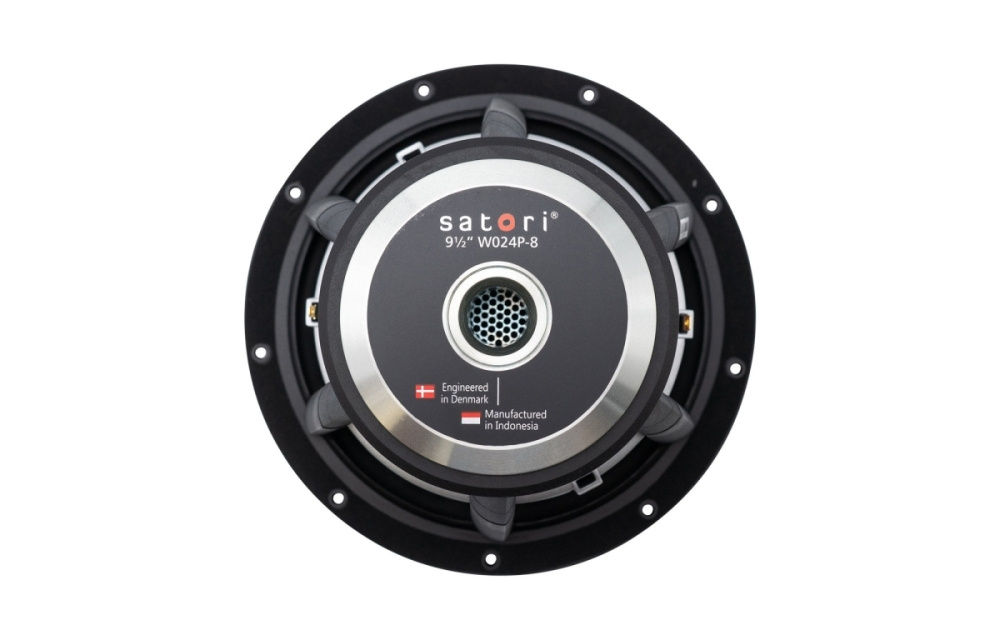

SB Acoustics Satori WO24P-8 to 9,5-calowy głośnik basowy z wewnętrznie produkowaną membraną z papirusu, która zapewnia niską masę i wysoką sztywność dla czystszego odwzorowania basów o niskim poziomie zniekształceń. Głośnik posiada duży, zoptymalizowany system magnetyczny oraz wentylowaną aluminiową obudowę, która zmniejsza kompresję i zapewnia szybką reakcję na przejściowe impulsy. Liniowe i symetryczne zawieszenie przyczynia się do dobrej dynamiki, co czyni go doskonałym wyborem dla zaawansowanych rozwiązań basowych i średniotonowych.

• Rozmiar głośnika: 9,5 cala (242 mm średnica zewnętrzna)
• Impedancja: 8 Ω
• Czułość: 88 dB (2,83 V / 1 m)
• Moc znamionowa: 90 W (IEC 268-5)
• Rezonans swobodny w powietrzu (Fs): 24,5 Hz
• Średnica cewki drgającej: 49,5 mm
• Średnica otworu montażowego: 209,3 mm
• Głębokość montażu: 116,4 mm
• Powierzchnia membrany (Sd): 255 cm²

Konstrukcja i wydajność dźwięku

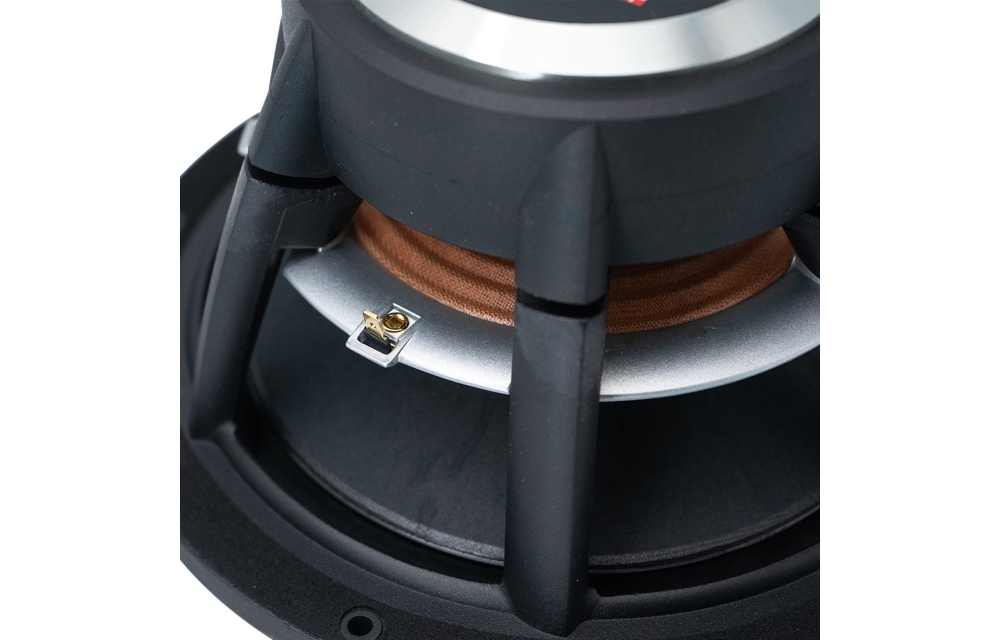

Twarda membrana z papirusu (Egyptian Papyrus™) jest wytwarzana wewnętrznie i łączy niską wagę z wysoką sztywnością, co zapewnia czysty ruch tłoka i zmniejsza zniekształcenia. System magnetyczny z polami podciętymi i podwójnymi pierścieniami skracającymi utrzymuje niską indukcyjność i zapewnia stabilną wydajność przy wysokich obciążeniach. Wentylowana aluminiowa obudowa zmniejsza kompresję powietrza i wspomaga chłodzenie, co przekłada się na lepszą dynamikę i szybką odpowiedź impulsową.

Montaż i kompatybilność
Głośnik ma średnicę zewnętrzną 242 mm i pasuje do otworu o średnicy 209,3 mm, z dziewięcioma otworami montażowymi rozmieszczonymi w odstępach co 40°. Głębokość montażu 116,4 mm wymaga odpowiedniej przestrzeni w obudowie. Optymalna uszczelka i kształt otworów śrubowych redukują przenoszenie drgań na obudowę, co pomaga w czystym odwzorowaniu basów. To sprawia, że Satori WO24P-8 jest łatwy do integracji w zaawansowanych konstrukcjach głośników, które stawiają na wysoką jakość dźwięku.

Specyfikacje
Nominalna impedancja: 8 Ω
Rezystancja DC (Re): 5,8 Ω
Indukcyjność cewki (Le): 0,56 mH
Efektywna powierzchnia membrany (Sd): 255 cm²
Średnica cewki: 49,5 mm
Wysokość cewki: 23 mm
Wysokość szczeliny powietrznej: 6 mm
Liniowy skok (p-p): 17 mm
Gęstość strumienia magnetycznego: 1,1 T
Masa magnesu: 1,36 kg
Waga netto: 3,7 kg
Rezonans swobodny (Fs): 24,5 Hz
Czułość (2,83 V / 1 m): 88 dB
Współczynnik Q mechaniczny (Qms): 5,7
Współczynnik Q elektryczny (Qes): 0,41
Całkowity współczynnik Q (Qts): 0,38
Masa ruchoma wraz z powietrzem (Mms): 44,5 g
Siła magnetyczna (Bl): 9,9 Tm
Równoważna objętość (Vas): 87,5 litra
Ugięcie (Cms): 0,95 mm/N
Straty mechaniczne (Rms): 1,2 kg/s
Moc znamionowa: 90 W (IEC 268-5)

Wymiary i montaż
Średnica zewnętrzna: Ø242,0 mm (−0,5 / +0,0 mm)
Średnica otworu montażowego: Ø209,3 mm
Średnica kołnierza montażowego (PCD): Ø226,5 mm
Otwory na śruby: 9 × Ø5,3 mm (wgłębienie Ø10,5 mm), 9× co 40°
Grubość przedniego panelu: 10,5 mm
Głębokość montażu za panelem przednim: 116,4 mm
